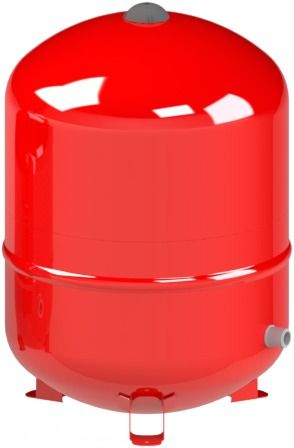

Rozpěrný nádrž CIMM ERE CE 50cp

Detailní popis produktu

Rozpěrné nádrže jsou základními komponenty uzavřených otopných soustav, které kompenzují tepelné roztažení vody a jiných tepelných médií. Pomáhají udržovat stabilní tlakové hladiny a zabraňují poškození soustavných částí. Rozpěrný nádrž CIMM ERE CE 50cp je navržen pro integraci do hydronických otopných soustav v bytových a komerčních budovách. Často se používá v centrálních otopných soustavách, podlahovém vytápění a jiných uzavřených aplikacích, kde je kritická stabilita tlaku. Instalatéři a projektanti využívají tento typ nádrže k zajištění bezpečného a efektivního provozu otopných soustav, zejména v systémech s oběhovými čerpadly, kotli a výměníky tepla.

Správné rozměření a instalace rozpěrných nádrží jsou klíčové pro výkon soustavy. Nádrž musí být vybrána podle objemu soustavy, pracovního tlaku a rozsahu teplot. ERE CE 50cp je vhodný pro systémy se středními požadavky na roztažnost a často se používá v středních bytových a malých komerčních aplikacích. Je důležité zajistit, aby byla nádrž instalována v místě, které je přístupné pro kontrolu a údržbu, a aby byla správně připojena k potrubní síti soustavy.

Technické parametry

Výška	565 mm
Číslo položky	820050/002
Název/objem	ERE CE 50cp L
Průměr	380 mm
Thread připojení	M 3/4 palce G
Pracovní tlak	1,5 bar
Maximální přetlak	6,0 bar
Pracovní teplota	-10+100 °C
Barva	Bílá
EAN	8033003527542
Kód	85005040/002
Značka	Cimm

Technické parametry nádrže CIMM ERE CE 50cp jsou klíčové pro určení její vhodnosti pro danou soustavu. Pracovní tlak 1,5 bar označuje tlak, při kterém je nádrž navržena k provozu za normálních podmínek. Maximální přetlak 6,0 bar definuje horní hranici odolnosti nádrže vůči tlaku, při jehož překročení může být nádrž ohrožena poškozením. Rozsah pracovních teplot -10 až +100 °C zajišťuje kompatibilitu s širokou škálou otopných soustav, včetně těch s nízkou teplotou nebo sezónními teplotními změnami. Vnitřní objem 50 L je vhodný pro systémy se středními požadavky na tepelnou roztažnost.

Instalace a připojení

Rozpěrný nádrž CIMM ERE CE 50cp je vybaven připojením M 3/4 palce G, což je běžný typ závitu používaný v evropských potrubních a otopných systémech. Nádrž by měla být instalována v místě, které je snadno přístupné pro kontrolu a údržbu. Obvykle se připojuje k expanzní trubce soustavy, která je často umístěna u kotle nebo zdroje tepla. Nádrž by měla být namontována svisle, aby byla zajištěna správná separace vzduchu a funkce membrány. Je důležité ověřit, že připojení je správně utěsněno a že nádrž není vystavena mechanickému namáhání nebo vibracím, které by mohly ovlivnit její výkon.

Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou kontrolu počátečního tlaku vzduchu a nedostatečné utěsnění připojení. Počáteční tlak vzduchu by měl být nastaven tak, aby odpovídal pracovnímu tlaku soustavy, aby byl zajištěn optimální výkon. Instalatéři by měli také zajistit, že nádrž není přeplněna vzduchem nebo vodou, což může vést ke snížení účinnosti nebo nestabilitě soustavy. K nastavení počátečního tlaku během instalace nebo údržby může být potřeba tlakoměr a vzduchová klapka.

Kompatibilita a příslušenství

Rozpěrný nádrž CIMM ERE CE 50cp je kompatibilní s širokou škálou otopných soustav, které pracují v rámci specifikovaného rozsahu tlaku a teploty. Je vhodný pro použití s konvenčními kotli, kondenzačními kotli, tepelnými čerpadly a jinými zdroji tepla, které vyžadují rozpěrnou nádrž pro regulaci tlaku. Připojení M 3/4 palce G umožňuje kompatibilitu se standardními evropskými potrubními systémy. K základní instalaci nejsou potřeba žádné další příslušenství, ale může být doporučeno použití tlakoměru a vzduchové klapky pro sledování a nastavení vnitřního tlaku nádrže.

Technický pozadí pro projektanty

Rozpěrné nádrže fungují na principu oddělení vzduchu a vody pomocí flexibilní membrány. Při zahřátí soustavy a roztažení vody se membrána stlačí vzduchovou komoru, což umožňuje nádrži přijmout zvýšený objem bez zvýšení tlaku soustavy. Nádrž je obvykle přednafouknuta vzduchem na továrně, aby odpovídala pracovnímu tlaku soustavy. Materiály použité při výrobě nádrže jsou vybrány dle jejich odolnosti proti korozi a tepelnému namáhání. Bílá barva nádrže označuje standardní povrchové úpravy, které poskytují ochranu proti prostředí.

Účinnost a životnost nádrže závisí na několika faktorech, včetně kvality membrány, stability tlaku soustavy a četnosti údržby. Dobře údržená nádrž může přispět k dlouhodobé spolehlivosti otopné soustavy. Projektanti by měli zvážit požadavky na tepelnou roztažnost soustavy a vybrat nádrž s vhodným objemem a tlakovým hodnocením. Nádrž by měla být integrována do soustavy tak, aby bylo minimalizováno riziko mechanického namáhání nebo vibrací.

Údržba a provoz

Pravidelná kontrola rozpěrné nádrže je doporučena, aby bylo zajištěno, že funguje správně. Hlavní kontroly zahrnují vnitřní tlak nádrže, stav membrány a přítomnost netěsností nebo koroze. Tlak by měl být pravidelně kontrolován tlakoměrem a případně upraven. Pokud je nádrž přeplněna vodou nebo vzduchem, může být potřeba ji vyprázdnit nebo znovunafouknout. V technických datech nejsou uvedena konkrétní intervaly údržby, ale je vhodné kontrolovat nádrž během pravidelné údržby soustavy.

Běžné známky poškození nádrže zahrnují abnormální tlakové kolísání, sníženou účinnost soustavy nebo viditelné poškození vnějšího povrchu nádrže. Pokud jsou pozorovány některé z těchto problémů, nádrž by měla být prohlédnuta kvalifikovaným technikem. V některých případech může být potřeba vyměnit membránu nebo nádrž celkem. Pravidelná údržba může prodloužit životnost nádrže a zajistit bezpečný provoz otopné soustavy.

Nejčastější otázky

Může být nádrž CIMM ERE CE 50cp připojena k systému s vyšším tlakem než 1,5 bar?
Ano, nádrž může vydržet až 6,0 bar maximálního přetlaku, ale je navržena pro provoz při 1,5 bar. Překročení tohoto tlaku může ovlivnit výkon.

Je nádrž vhodný pro použití s glykolovými tepelnými médiemi?
Podle technického listu výrobce je nádrž vhodný pro použití s vodou. Kompatibilita s glykolem není uvedena.

Může být nádrž instalován vodorovně?
Ne, nádrž musí být instalován svisle, aby byla zajištěna správná separace vzduchu a funkce membrány.

Jaké je doporučené místo pro instalaci?
Nádrž by měl být instalován v místě, které je snadno přístupné pro kontrolu a údržbu, obvykle u kotle nebo zdroje tepla.
