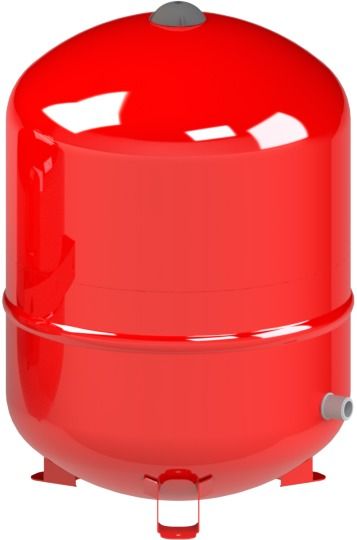

Rozpěr Cimm SOLAR 50 L

Detailní popis produktu

Teplotní kolísání v tepelném médiu solárních tepelných systémů vyžaduje použití rozpěrů. Tyto nádoby pomáhají udržovat stabilní tlak a zabraňují poškození komponent, jako jsou čerpadla, kolektory a ventily. V rodinných i komerčních budovách se rozpěr Cimm SOLAR 50 L obvykle instaluje do systémů se střední kapacitou ukládání, čímž zajišťuje dlouhodobou efektivní funkci.

Instalatéři pracující na střešních nebo zemních solárních systémech najdou tento rozpěr vhodný jak pro nové instalace, tak pro rekonstrukce systémů. Jeho válcový tvar a kompaktní rozměry umožňují adaptaci pro montáž v mechanických místnostech, v technických zónách nebo v blízkosti kolektorového pole. Červeně vybarvený rozpěr umožňuje vizuální identifikaci a lze jej integrovat do standardních potrubních rozvodů pomocí standardních závitových připojení.

Technické parametry

Výška	565 mm
Číslo článku	400050
Název/objem	SOLAR 50 L
Průměr	380 mm
Závitové připojení	M 3/4 palce G
Pracovní tlak	2,5 bar
Maximální přetlak	10,0 bar
Pracovní teplota	-10+100 °C
Barva	červená
EAN	8033003530177
Kód	400050
Značka	Cimm

Jmenovitý objem 50 L zajišťuje dostatečné místo pro tepelné rozpěry v systémech se středním průtokem. Maximální tlaková hodnota 10 bar umožňuje bezpečnou funkci i za vysoce zatížených podmínek. Rozsah pracovních teplot od -10 °C do +100 °C podporuje sezónní změny a zajišťuje spolehlivou funkci v různých klimatických podmínkách.

Instalace a připojení

Pro připojení rozpěru Cimm SOLAR 50 L umístěte nádrž do pozice, která umožňuje přístup pro kontrolu a zabraňuje mrazu. Závit M 3/4 palce G by měl být zarovnán s rozpěrnou trubkou systému pomocí kompatibilního potrubního přípojku. Ujistěte se, že je nádrž namontována svisle s připojením nahoře, aby byl zajištěn správný pohyb média. Před upevněním nádrže ověřte nastavení tlaku systému a zkontrolujte, zda je pojistný ventil správně rozměrován. Běžné chyby zahrnují nesprávnou orientaci, neizolaci nádrže při uvedení do provozu nebo opomenutí odpuhlování systému po instalaci. Vždy sledujte pokyny výrobce pro specifikace přetížení při zatěsnění závitových spojů.

Kompatibilita a příslušenství

Rozpěr Cimm SOLAR 50 L je kompatibilní se většinou solárních tepelných systémů využívajících glykolová nebo vodní tepelná média. Pro optimální funkci systému by měl být použit spolu s pojistným ventilem, diferenciálním tlakovým čidlem a správně rozměrovaným oběhovým čerpadlem. Další komponenty, jako izolační ventily a přípojky pro rozpěrné potrubí, mohou být podle rozvrhu systému také potřeba.

Technický pozadí pro projektanty

Tento rozpěr funguje na principu hydraulického oddělení mezi tepelným médiem a stlačeným vzduchem nebo plynem uvnitř nádrže. Vnitřní membrána odděluje tyto média, čímž umožňuje nádrži přijmout tepelné rozpěry bez ztráty tlaku. Je vyroben z odolných materiálů a odolává korozi i tepelnému cyklování. Nádrž se plynule integruje do uzavřených solárních systémů, čímž pomáhá stabilizovat tlak a snižuje zatížení komponent. Dlouhodobá efektivita závisí na správném rozměrování, pravidelných kontrolech tlaku a vyhýbání se přeplnění. Správné izolování nádrže a příslušných potrubí dále zvyšuje výkon v chladném prostředí.

Služba a provoz

Při pravidelné údržbě zkontrolujte vnitřní tlak nádrže pomocí manometru a porovnejte ho s tlakem systému. Pokud je tlak výrazně nižší než očekávaný, může to znamenat únik nebo ztrátu plynového náplně. Zrakově zkontrolujte nádrž na známky koroze nebo fyzické poškození. Nejsou stanoveny žádné plánované intervaly údržby; doporučuje se však pravidelné kontroly po hlavních změnách systému nebo po obdobích nečinnosti.

Nejčastější otázky

Lze rozpěr Cimm SOLAR 50 L použít s antifrizem?
Ano, nádrž je vhodná pro systémy s glykolovými směsmi antifrizu v rámci specifikovaného rozsahu teplot.

Je vertikální instalace povinná?
Ano, nádrž musí být namontována svisle, aby byla zajištěna správná funkce vnitřní membrány a vyrovnání tlaku.

Jaký je maximální povolený tlak pro trvalý provoz?
Omezení pracovního tlaku je 2,5 bar. Provoz nad touto hranicí může ovlivnit integritu nádrže.

Lze tuto nádrž použít spolu s tradičním kotlem?
Je speciálně navržena pro solární tepelné aplikace a nemusí být vhodná pro přímé připojení k kotli, pokud systémový návrh nezohledňuje rozdílné tlakové charakteristiky.
