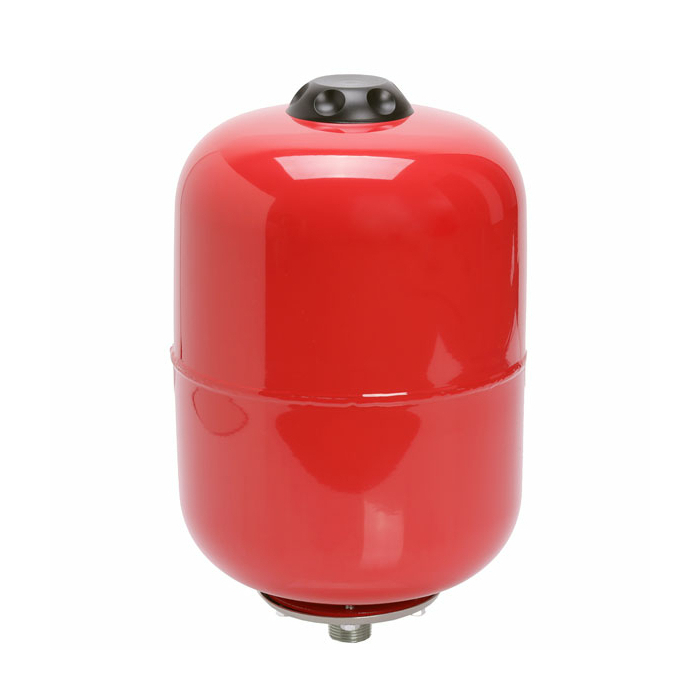

IBO expanzní nádoba 8l

Detailní popis produktu

Expanzní nádoby jsou základními komponentami v uzavřených otopných a chladicích soustavách, kde je třeba kompenzovat termické roztažení vody. Často se instalují v bytových i komerčních budovách s centrálními otopnými soustavami, včetně těch s kotli, tepelnými čerpadly nebo solárními otopnými systémy. Expanzní nádoba IBO 8l je vhodná pro systémy, kde celkový objem vody vyžaduje expanzní kapacitu až 8 litrů. Instalatéři tyto nádoby obvykle integrují do systému během počátečního nastavení nebo při modernizaci systému, aby zajistili bezpečný provoz a zabránili tlakovým kolísáním.

Správné rozměření a umístění nádoby jsou klíčová pro výkon systému. Nádoba musí být instalována v místě, kde výška statického sloupce vody nepřekročí přednastavený tlak uvedený na štítku nádoby. To zajišťuje správnou funkci vnitřní membrány a zároveň udržuje systém v bezpečných tlakových mezích během termických cyklů.

Technické parametry

EAN	5903887246118
Rozměry (V x Š x H) (cm)	33x20
Kód	PR_38795
Značka	IBO

Technické parametry jsou základní pro správnou integraci do systému. Rozměry (33x20 cm) určují místo potřebné pro instalaci, zatímco přednastavený tlak (1,5 bar) musí být v souladu s statickým sloupem systému. Maximální teplota vody 99°C definuje horní provozní limit pro vnitřní materiály nádoby.

Instalace a připojení

Expanzní nádoba IBO 8l by měla být instalována v místě, které je snadno dostupné pro kontrolu a údržbu. Připojení k systému musí být provedeno vhodným průměrem potrubí a typem závitu, obvykle se používá spojení 1/2 palce. Před instalací je třeba ověřit přednastavený tlak pomocí tlakoměru. Nádoba musí být namontována svisle, aby byla zajištěna správná funkce vnitřní membrány. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nekontrolu přednastaveného tlaku a instalaci v místech, kde může dojít k mrazu. Vždy zkontrolujte, že nádoba je instalována v suchém a nezamrzajícím prostředí.

Kompatibilita a příslušenství

Tato expanzní nádoba je kompatibilní s uzavřenými otopnými a chladicími systémy pracujícími v uvedených rozmezích teplot a tlaků. Používá se obvykle spolu s pojistnými ventily a systémovými čerpadly. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Ujistěte se, že systém je vybaven tlakoměrem pro sledování systémového tlaku během provozu.

Technický pozadí pro projektanty

IBO 8l pracuje na termodynamickém principu, kde vnitřní pryžová membrána odděluje vodu od přednastaveného plynového prostoru. Při zvyšování teploty vody se objem rozšiřuje, stlačuje plynový prostor a zvyšuje systémový tlak. Pryžová membrána je vyrobena ze speciální směsi odolné vůči degradaci způsobené termickým cykly a chemickým vlivům. Nádoba je navržena pro integraci do uzavřených systémů, kde je minimalizováno ztráty vody, čímž se snižuje riziko koroze a vnikání kyslíku. Doba životnosti a účinnost nádoby závisí na správné instalaci, pravidelných kontrolech tlaku a dodržování maximální provozní teploty 99°C.

Údržba a provoz

Pravidelná údržba zahrnuje kontroly přednastaveného tlaku a prohlídku nádoby na známky opotřebení nebo poškození. Pokud je tlak mimo specifikované rozmezí, nádoba by měla být přečerpána podle pokynů výrobce. V návodu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět kontroly během pravidelné údržby systému. Nádoba by měla být vyměněna, pokud vnitřní membrána ukazuje známky degradace nebo pokud nádoba přestane udržovat správný tlak.

Nejčastější otázky

Může být expanzní nádoba IBO 8l použita v solárním otopném systému?
Ano, pokud systém pracuje v rámci uvedených teplotních a tlakových mezí. Nádoba musí být instalována v místě, které není vystaveno přímému slunci nebo mrazu.

Jaká je maximální výška statického sloupce vody pro tuto nádobu?
Statická výška sloupce vody nesmí překročit přednastavený tlak 1,5 bar. Tato hodnota je uvedena na štítku nádoby a musí být zohledněna během instalace, aby byla zajištěna správná funkce.

Je vnitřní membrána vyměnitelná?
Membrána není navržena k samostatné výměně. Pokud ukazuje známky opotřebení nebo poškození, měla by být vyměněna celá nádoba, aby byla zajištěna integrita a bezpečnost systému.

Může být tato nádoba použita s systémy na bázi glykolu?
Ano, pokud koncentrace glykolu a provozní teplota jsou v rámci specifikací nádoby. Vnitřní materiály jsou kompatibilní s glykoly, ale doporučuje se seznámit se s technickým listem výrobce pro potvrzení.
