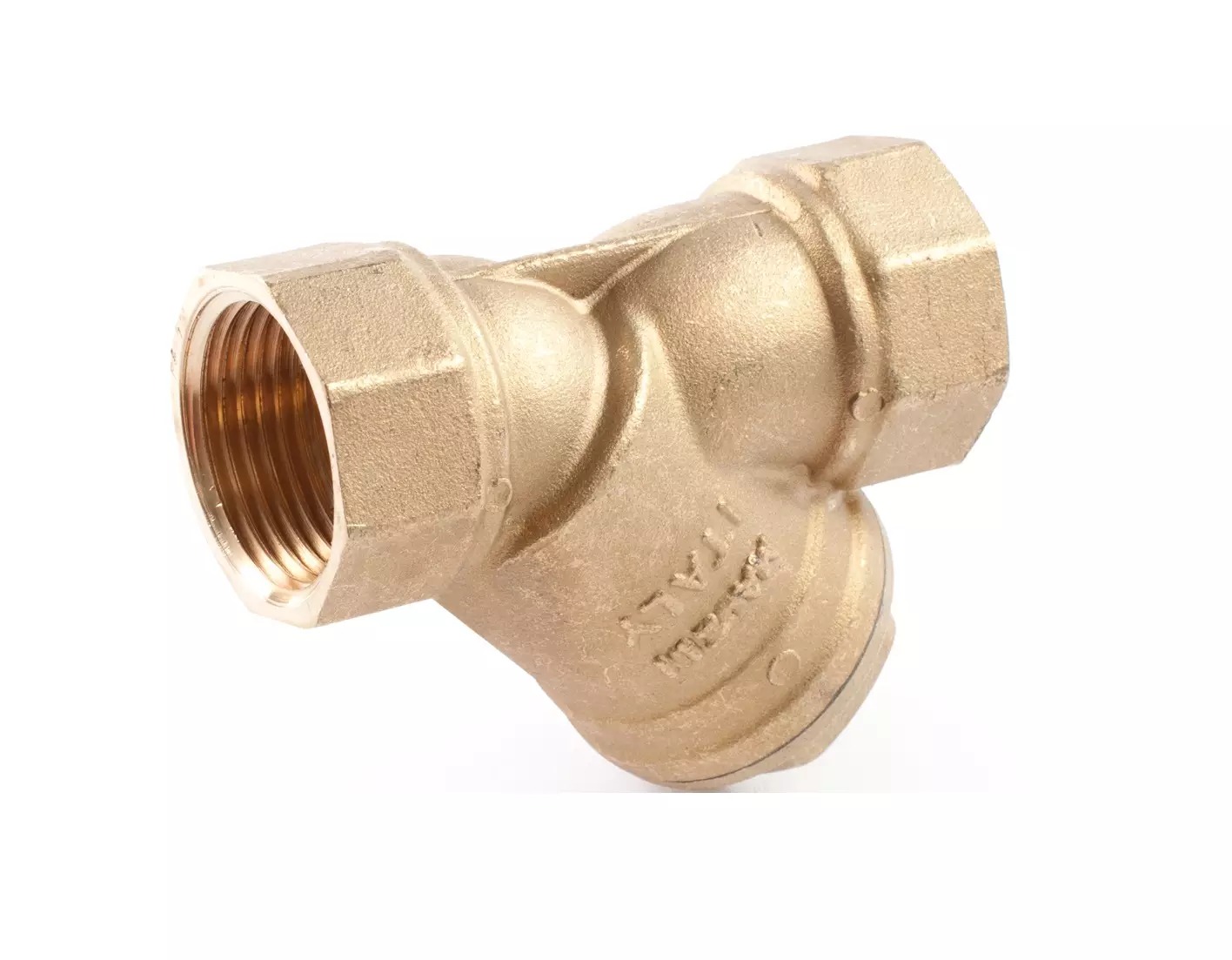

Závitový filtr - 2 palce FF; 500 µm; Kv 36,00

Detailní popis produktu

Závitové filtry jsou základními komponentami v otopných, potrubních a zavlažovacích systémech, kde je třeba odstranit nečistoty z proudu tekutiny. Tyto filtry se běžně instalují v obytných i komerčních budovách, včetně otopných systémů, průmyslových procesních linek a komerčních vodovodních okruhů. Instalatéři často setkávají s těmito jednotkami v místech jako jsou okruhy kotlů, vstupy čerpadel a výměníky tepla, kde přítomnost nečistot může způsobit zácpa, snížit účinnost nebo poškodit citlivé komponenty. Filtr IVAR I08412200 je navržen pro integraci do takových systémů, poskytující spolehlivý způsob udržování čistoty tekutiny a výkonu systému.

Správné vybavení a instalace závitového filtru jsou klíčové pro zajištění dlouhodobé spolehlivosti systému. Filtr musí být vhodně rozměrován pro zvládnutí průtoku a tlaku systému a jeho materiál musí být kompatibilní s filtrací tekutiny. V případě filtru IVAR I08412200 zajišťuje použití mosazi CW617N odolnost proti korozi a mechanickému opotřebení, což z něj dělá vhodný produkt pro široké spektrum aplikací. Vnitřní závit FF umožňuje bezpečné a netěsné spojení, zatímco síto o síle 500 µm zajišťuje efektivní odstranění zavěšených částic bez vytvoření přílišného tlakového poklesu.

Technické parametry

Materiál	Mosaz CW617N
Jmenovitý tlak	PN 20
Kód	I08412200
Značka	IVAR

Jmenovitý tlak PN 20 označuje maximální tlak, který filtr může vydržet za běžných provozních podmínek. Jedná se o klíčový faktor při návrhu systému, protože určuje vhodnost filtru pro konkrétní tlakové prostředí. Specifikace materiálu (mosaz CW617N) zajišťuje kompatibilitu s pitnou vodou a jinými neagresivními tekutinami. Hodnota Kv 36,00 se používá k výpočtu průtočné kapacity filtru, což je zásadní pro správné rozměrování systému a hydrauliku.

Instalace a připojení

Filtr IVAR I08412200 se instaluje pomocí vnitřních závitů FF (ženský potrubní závit), které musí být přizpůsobeny odpovídajícím mužským potrubním závitům na připojeném potrubí. Instalační postup zahrnuje zarovnání filtru s potrubím systému, případné použití vhodného těsnícího materiálu a utažení spojení podle momentových specifikací výrobce. Je důležité zajistit, že filtr je nainstalován ve správném směru, s ohledem na směr průtoku uvedený na tělese. Běžné chyby při instalaci zahrnují nesprávné přizpůsobení závitů, nedostatečné použití těsnícího materiálu a přetížení, které může poškodit tělo filtru nebo těsnící plochy.

Kompatibilita a příslušenství

Filtr IVAR I08412200 je kompatibilní s řadou potrubních přípojek a ventilů, které používají standardní závit FF. Běžně se používá spolu s uzavíracími ventily, tlakovými manometry a průtokoměry k vytvoření kompletního systému filtrace a monitorování. Při instalaci filtru je důležité zajistit, že potrubí před a za filtrem je správně rozměrováno a podporováno, aby se zabránilo napětí na tělese filtru. Pro tento model není vyžadováno žádné konkrétní příslušenství, ale doporučuje se nainstalovat uzavírací ventily na obou stranách filtru pro usnadnění údržby a čištění.

Technický pozadí pro projektanty

Filtr IVAR I08412200 pracuje na principu mechanické filtrace, kde zavěšené částice v tekutině jsou zachyceny sitem o síle 500 µm. Tělo filtru je vyrobeno z mosazi CW617N, což je měď-zinková slitina známá svou vysokou pevností, odolností proti korozi a vhodností pro použití v systémech s pitnou vodou. Vnitřní závit FF zajišťuje bezpečné a netěsné připojení k potrubí systému. Filtr je navržen k instalaci do přímého úseku potrubí s dostatečným místem pro údržbu a inspekci. Jmenovitý tlak PN 20 označuje, že filtr je vhodný pro systémy pracující do 20 bar. Trvanlivost filtru je ovlivněna četností čištění, povahou nečistot, které filtruje, a provozními teplotními a tlakovými podmínkami.

Údržba a provoz

Pravidelná kontrola a údržba filtru jsou zásadní pro udržení výkonu systému a prevenci zácp. Filtr by měl být pravidelně kontrolován na známky opotřebení, koroze nebo poškození a síto by mělo být čištěno nebo vyměňováno podle potřeby. Pro tento model nejsou uvedeny konkrétní intervaly údržby, proto se doporučuje sledovat pokyny výrobce nebo provádět kontroly podle výkonu systému. Během provozu by měl být filtr sledován na tlakový pokles, který může signalizovat potřebu čištění. Před jakoukoliv údržbou by měl být filtr odpojen uzavíracími ventily před a za ním.

Nejčastější otázky

Může být filtr IVAR I08412200 použit v systémech s pitnou vodou?
Ano, filtr je certifikován pro použití v systémech s pitnou vodou a je vyroben z materiálů kompatibilních s pitnou vodou.

Jaká je maximální provozní teplota filtru IVAR I08412200?
Filtr je určen pro provoz do teploty +80 °C, což ho činí vhodným pro široké spektrum otopných a potrubních aplikací.

Může být filtr nainstalován ve svislé nebo vodorovné poloze?
Filtr lze nainstalovat ve svislé nebo vodorovné poloze, poskytuje-li to dostatečný prostor a je dodržen směr průtoku uvedený na tělese.

Je možné vyměnit síto filtru zvlášť?
Ano, síto filtru lze odstranit a vyměnit zvlášť, což umožňuje údržbu bez nutnosti výměny celého těla filtru.
