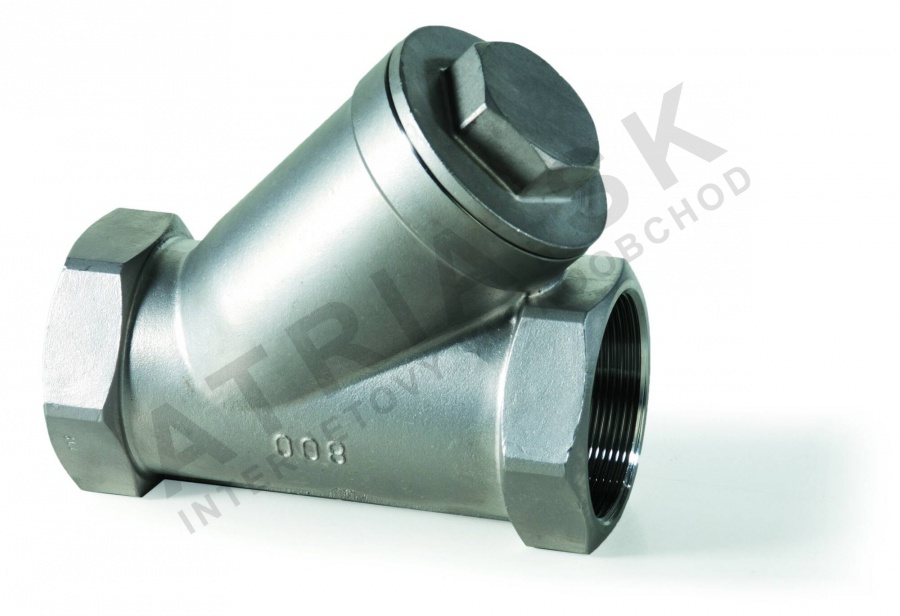

Závitový nerezový filtr pro řadu BRA.10.000 - 1/4 palce; L=65 mm; PTFE

Detailní popis produktu

Závitové nerezové filtry jsou základními komponenty v topných, větracích a klimatizačních (HVAC) systémech a průmyslových systémech s kapalinami. Tyto filtry jsou běžně používány ve komerčních i bytových budovách, včetně nemocnic, škol, kanceláří a průmyslových závodů. Používají se v uzavřených systémech, jako jsou topné okruhy, chlazené vodní smyčky a potrubí chemického nebo potravinářského průmyslu. Instalatéři pracují s těmito filtry během komise systému nebo údržby, aby zajistili čistý průtok kapaliny a zabránili zácpám v čerpadlech, ventilech a výměnících tepla. Velikost filtru je volena podle průměru potrubí a požadavků na tlak systému.

Filtr musí být nainstalován v místě přístupném pro kontrolu a čištění. Umísťuje se před citlivé komponenty, jako jsou regulační ventily nebo čerpadla. Závitový design umožňuje přímé připojení k potrubí bez dalších přípojek. Filtr je vhodný pro svislé i vodorovné montáže, pokud směr průtoku odpovídá značení výrobce.

Technické parametry

Materiál - tělo	A351 CF8M nerezová ocel
Hmotnost	0,158 kg
Kód	10000014
Značka	IVAR

Maximální pracovní tlak 40 bar zajišťuje kompatibilitu s vysokotlakými systémy. Teplotní rozsah od -20°C do +200°C umožňuje použití v topných i chlazených aplikacích. Pórovitost sítě 1 mm efektivně zachytává větší částice, zabrání poškození komponent za filtrem. Těsnění PTFE zajišťuje chemickou odolnost a dlouhodobou integritu v agresivních prostředích.

Instalace a připojení

K instalaci filtru nejprve ověřte, že je potrubí čisté a bez nečistot. Při závitu použijte momentový klíč podle doporučení výrobce. Ujistěte se, že těsnící plocha je nepoškozená, a případně naneste tenkou vrstvu kompatibilního maziva. Zkontrolujte orientaci těla filtru vzhledem ke směru průtoku uvedenému na tělese. Běžné chyby instalace zahrnují překřížení závitů, nesprávné utažení nebo špatnou orientaci. Po instalaci proveďte vizuální kontrolu na úniky a potvrďte správné umístění filtru v systému.

Kompatibilita a příslušenství

Tento filtr je kompatibilní se systémy s nerezovým potrubím a ventily. Lze jej použít s dalšími komponentami IVAR ze stejné řady. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Ujistěte se, že potrubí systému je závitové podle ISO 228-1 pro bezpečné a netěsné připojení. Pro tuto verzi nejsou potřeba žádné konkrétní příslušenství.

Technický popis pro projektanty

Filtr funguje tím, že zachytává nečistoty v nerezové síti, umožňuje průchod čisté kapaliny. Tělo je vyrobeno z A351 CF8M nerezové oceli, která poskytuje vysokou odolnost proti korozi a mechanickou pevnost. Síť z AISI 316 je odolná v chemickém a potravinářském průmyslu. Těsnění PTFE zajišťuje těsné spojení a odolnost vůči široké škále kapalin. Filtr se integruje do systému přímou montáží do potrubí, bez potřeby dalších opěrných konstrukcí. Trvanlivost závisí na čistotě kapaliny a četnosti údržby. Účinnost se udržuje, pokud síť zůstává nezatížená a těsnění není poškozeno.

Údržba a provoz

Pravidelná kontrola je doporučena, aby filtr nadále efektivně fungoval. Pravidelně čistěte síť, abyste odstranili zachycené částice. Zkontrolujte těsnění na známky opotřebení nebo úniku. Vyměňte filtr, pokud se síť poškodí nebo těsnění selže. Nejsou stanoveny konkrétní intervaly údržby, proto provádějte údržbu podle výkonu systému a stavu kapaliny.

Nejčastější otázky

Lze filtr použít ve vodovodních systémech?
Ano, je certifikován pro pitnou vodu a vhodný pro vodovodní rozvody.

Je filtr vhodný pro kapaliny s glykolem?
Ano, lze jej použít s vodou obsahující až 50 % glykolu.

Lze filtr použít ve spalinových systémech?
Ne, není vhodný pro spalinové aplikace.

Který závitový standard filtr používá?
Používá ženské/ženské závity podle ISO 228-1 od 1/4 palce do 2 1/2 palce.
