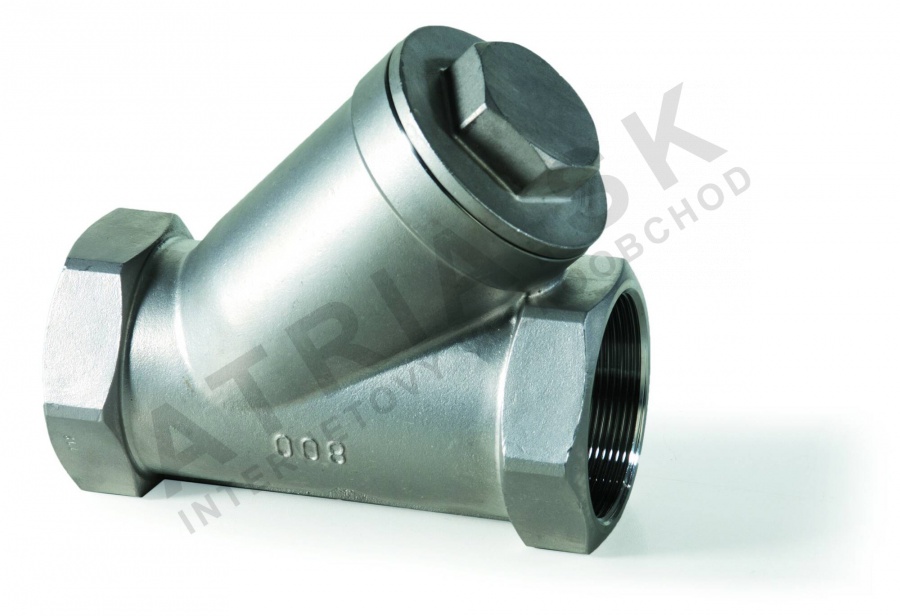

Nerezový závitový filtr pro sérii BRA.10.000 - 3/4 palce; L=80 mm; PTFE

Detailní popis produktu

Závitové nerezové filtry jsou základní komponenty v topných, větracích a klimatizačních (KVT) systémech, vodovodních potrubích a průmyslových systémech na manipulaci s kapalinami. Používají se k odstraňování částic z kapalin a plynů před tím, než dorazí ke citlivému zařízení, jako jsou čerpadla, ventily a výměníky tepla. V obytných a komerčních budovách se tyto filtry běžně instalují do centrálních topných systémů, vodních okruhů a chemických nebo potravinářských závodů. Instalatéři a technici musí zajistit, že filtr je správně rozměrován a umístěn, aby se zabránilo zanášení a poškození systému.

Filtry se obvykle instalují v místech, kde kapalina obsahuje zavěšené pevné látky, nebo kde jsou komponenty systému citlivé na znečištění. Tělo filtru musí být kompatibilní s médiem systému a provozními podmínkami, a instalace musí umožnit snadný přístup pro údržbu a čištění. V průmyslových aplikacích jsou filtry často součástí větších procesních systémů, jako jsou chladiče, parní kotle nebo dávkovací jednotky. Schopnost filtru odolávat vysokým tlakům a teplotám je klíčová v těchto prostředích.

Technické parametry

Technické parametry uvedené výše jsou zásadní pro výběr správného filtru pro konkrétní aplikaci. Maximální tlaková hodnota 40 bar zajišťuje, že filtr dokáže vydržet vysokotlaké systémy bez poruchy. Rozsah provozních teplot od -20°C do +200°C znamená, že filtr je vhodný jak pro studené, tak i horké kapaliny. Velikost připojení 3/4 palce je běžná pro mnoho KVT a průmyslových systémů, a materiál těsnění z PTFE poskytuje spolehlivé a odolné proti chemikáliím těsnění.

Instalace a připojení

Instalace filtru IVAR BRA.10.000 vyžaduje pečlivou pozornost k typu závitu a velikosti připojení. Filtr je vybaven závitem typu samice/samice (F/F) ISO 228-1 ve velikostech od 1/4 palce do 2 1/2 palce. Instalatér musí zajistit, že komponenty, které se k němu připojují, mají kompatibilní typ závitu a že těsnící plochy jsou čisté a nepoškozené. Filtr by měl být instalován v poloze, která umožňuje snadný přístup pro kontrolu a údržbu. Běžnou chybou je použití špatného typu závitu nebo nedostatečné utažení spojení, což může vést k únikům nebo selhání filtru. Je také důležité ověřit, že filtr je instalován ve správné orientaci, s ohledem na směr průtoku uvedený na tělese.

Kompatibilita a příslušenství

Filtr IVAR BRA.10.000 je kompatibilní s širokou škálou systémů a komponent, včetně KVT jednotek, vodovodních linek a průmyslových zařízení na manipulaci s kapalinami. Je vhodný pro použití s vodou, glykolovými roztoky až do 50 %, oleji, uhlovodiky a médiy z chemického nebo potravinářského průmyslu. Pro běžnou instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se mít k dispozici náhradní těsnící kroužky a nástroje pro čištění. Filtr není vhodný pro parní aplikace, proto musí být pro takové prostředí zváženo jiné řešení.

Technický pozadí pro projektanty

Tento filtr pracuje tím, že zachytává částice na síti z nerezové oceli. Síť je vyrobena z oceli AISI 316, která je známá svou odolností vůči chemickému a tepelnému poškození. Materiál těsnění z PTFE zajišťuje hermetické a netěsné spojení a je kompatibilní s širokou škálou kapalin. Návrh filtru umožňuje jeho integraci do uzavřených i otevřených systémů, a jeho kompaktní rozměry z něj dělají vhodný řešení pro úzké místa. Doba životnosti filtru závisí na kvalitě filtrující kapaliny a frekvenci údržby. Vysoká zátěž částicemi nebo agresivní média mohou postupně snížit účinnost filtru.

Údržba a provoz

Pravidelná kontrola a čištění jsou nezbytné pro udržení výkonu filtru. Filtr by měl být kontrolován na zanášení, zejména v systémech s vysokým obsahem částic. Síť lze odstranit a vyčistit, a všechny poškozené nebo opotřebované komponenty by měly být vyměněny. Těsnící kroužek z PTFE by měl být kontrolován na známky opotřeby nebo chemické degradace. Nejsou stanoveny konkrétní intervaly údržby, proto by měla být prováděna podle výkonu systému a stavu kapaliny. V prostředích s vysokou zátěží může být nutná častější kontrola, aby se zabránilo výpadkům systému.

Nejčastější otázky

Může být filtr použit s glykolovými roztoky?
Ano, filtr je vhodný pro použití s vodou obsahující až 50 % glykolu. Konstrukce z nerezové oceli a těsnění z PTFE zajišťuje kompatibilitu s touto kapalinou.

Je filtr vhodný pro parní aplikace?
Ne, filtr není vhodný pro páru. Technické specifikace explicitně uvádějí, že není doporučen pro použití s párou, a proto by měla být pro takové aplikace zvážena alternativní řešení.

Jaká je maximální provozní teplota?
Filtr může pracovat při teplotách až +200°C. To z něj dělá vhodné řešení pro horkou vodu a průmyslové aplikace s vysokou teplotou.

Jaký materiál těsnění se používá v filtru?
Filtr používá PTFE jako těsnící materiál. PTFE je známý svou chemickou odolností a nízkým třením, což z něj dělá ideální volbu pro širokou škálu kapalin a prostředí.
