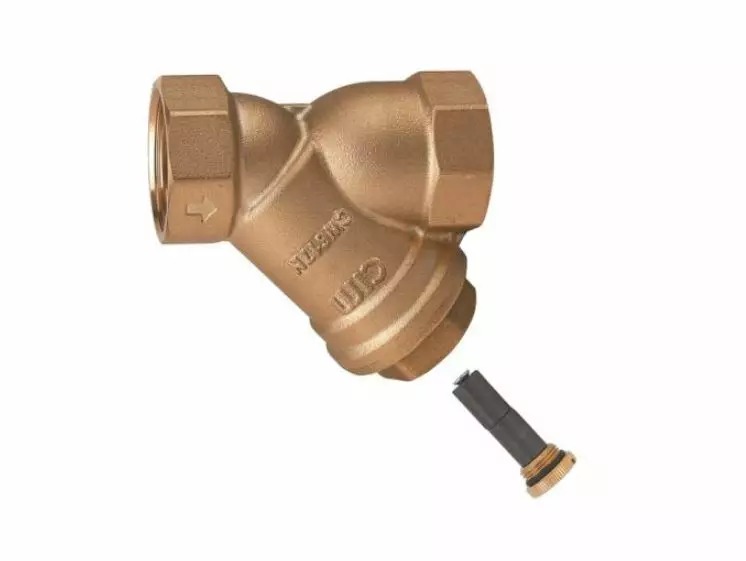

Závitový filtr s magnetem - 2 "FF
Kód: CIM74AOT050Související produkty
Detailní popis produktu
Závitové filtry s magnety jsou základními komponenty centrálního vytápění a topných systémů. Často se používají v bytových, obchodních a průmyslových budovách, aby zabránily usazování částic na otopných tělesech, ventilech a výměních tepla. Montéry často setkávají s těmito zařízeními při údržbě systémů, zejména při uvedení do provozu nebo po opravách zahrnujících řezání nebo svařování potrubí. Přítomnost kovových i nekovových nečistot může snížit účinnost a způsobit předčasný opotřebení komponent. Tato verze je určena pro vnitřní montáž a navržena pro použití s glykolovými nebo vodními kapalinami.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | -10 °C |
| Jmenovitý tlak | PN 20 |
| Kód | CIM74AOT050 |
| Značka | IVAR |
Jmenovitý tlak PN 20 znamená, že zařízení je vhodné pro střední tlakové systémy typické pro uzavřené otopné obvody. Rozsah provozních teplot od -10 °C do +150 °C umožňuje kompatibilitu s systémy využívající běžnou vodu nebo antifrizní směsi. Materiál, mosaz CW617N, zajišťuje dobrou odolnost proti korozi a mechanickou odolnost za běžných provozních podmínek. Tyto specifikace pomáhají zajistit správné rozměření a kompatibilitu s komponentami stávajícího systému.
Montáž a připojení
Tento filtr je vybaven vnitřním ženským FF závitem, který umožňuje přímé připojení ke standardnímu mužskému závitovému potrubí. Před montáží ověřte, že velikost závitu odpovídá rozvrhu systému a že všechny těsnící plochy jsou čisté a nepoškozené. Aplikujte vhodný těsnicí prostředek nebo PTFE pásku, aby byly spoje bez netěsností. Filtr by měl být nainstalován v místě, které umožňuje snadný přístup k inspekci a údržbě. Běžné chyby zahrnují nesprávnou orientaci nebo nezohlednění směru průtoku podle označeného vstupu/výstupu. Vždy potvrďte mezní hodnoty tlaku a teploty systému před konečným utažením.
Kompatibilita a příslušenství
Tento závitový filtr se dobře integruje se standardními komponentami otopných systémů, jako jsou kulové kohouty, oběhová čerpadla a roztažné nádoby. Při montáži zajistěte, že potrubí před a za filtrem jsou správně podepřená a zarovnaná. Pro základní provoz není potřeba žádné konkrétní příslušenství, i když izolační ventily mohou být doporučeny pro usnadnění údržby. Pro tuto verzi nejsou uvedeny žádné související produkty.
Technický pozadí pro projektanty
Filtr pracuje tím, že zachytává usazené částice prostřednictvím kombinace mechanického filtrování a magnetického přitahování. Póry filtru zachytávají větší nečistoty, zatímco vestavěný magnet zachytává feromagnetické částice. Mosazná slitina CW617N poskytuje dostatečnou odolnost pro dlouhodobé použití v kapalinových prostředích. Návrh umožňuje spojitý průtok během provozu a minimální tlakovou ztrátu přes filtr. Účinnost systému je ovlivněna stupněm znečištění, který závisí na čistotě prostředí a četnosti pravidelných kontrol.
Údržba a provoz
Pravidelná inspekce je nezbytná pro udržení optimálního výkonu. Sledujte příznaky zácpky sledováním rozdílu tlaku nebo snížením výkonu systému. Pokud je zaznamenáno výrazné usazování nečistot, je třeba provést čištění nebo výměnu filtru a magnetu. Není uveden konkrétní interval údržby, ale doporučuje se provést kontrolu po hlavních úpravách systému nebo během pravidelných cyklů údržby. Zajistěte, že zařízení zůstane plně přístupné pro budoucí údržbu.
Nejčastější otázky
Může být filtr nainstalován ve svislé poloze?
Ano, za předpokladu, že směr vstupu a výstupu odpovídá směru průtoku a filtr zůstává snadno přístupný.
Je filtr vhodný pro použití s glykolem?
Ano, materiál CW617N je kompatibilní s glykolovými tepelnými nosiči v rámci uvedeného teplotního rozsahu.
Může být použit v otevřených systémech?
Ne, filtr je navržen pouze pro uzavřené systémy. Otevřené systémy vystavují zařízení atmosférickým podmínkám, které mohou ovlivnit jeho dlouhodobou integritu.
Přitahuje magnet neželezné kovy?
Ne, magnet přitahuje pouze feromagnetické částice. Neželezné kovy jsou zachyceny pouze fyzickým filtrem.
Doplňkové parametry
| Kategorie: | Filtr závitový s magnetem |
|---|---|
| Hmotnost: | 1.299 kg |
| Druh výrobku: | filtr / odlučovač nečistot |
| Rozměr závitu: | 2" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 20 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -10 °C |
| Posledná aktuálizacia ceny: | 03.01.2025 1:06:35 |
