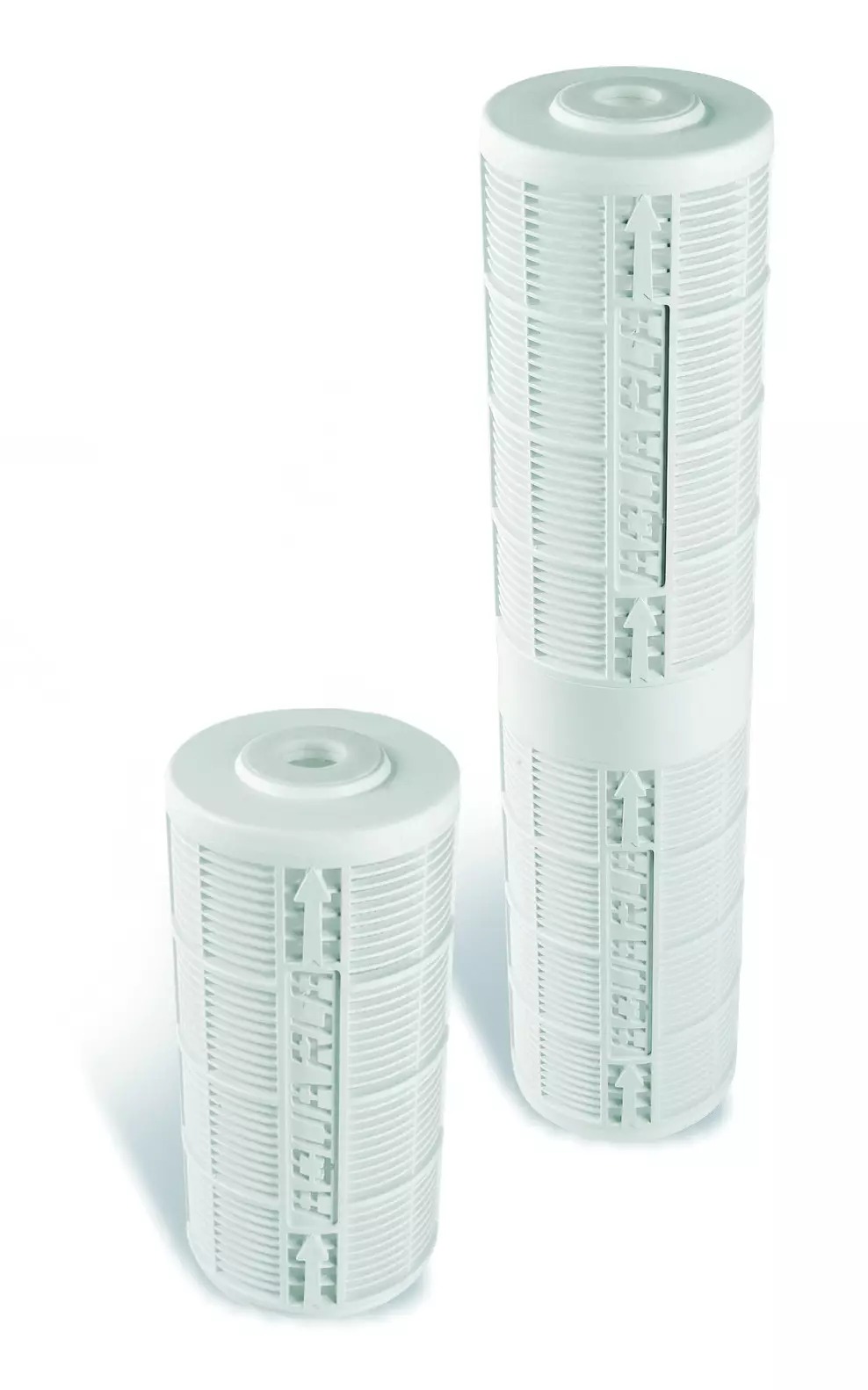

Filtrující náplň – 80 µm; 9 3/4 palce

Detailní popis produktu

Filtrující náplně jsou základními komponentami v systémech pro filtraci vody používaných v topení, kanalizaci a zavlažování. Tento model se běžně instaluje v obytných i komerčních budovách, kde je potřeba odstranění částic, aby byly chráněny komponenty v dolní části systému, jako jsou čerpadla, ventily a výměníky tepla. Jednotka se obvykle integruje do systémů, které zpracovávají pitnou nebo nepitnou vodu, zajišťuje, že nečistoty a usazeniny jsou efektivně udržovány, než dosáhnou citlivého vybavení. Velikost 9 3/4 palce umožňuje dostatečnou plochu pro správu průtoku typického pro střední instalace.

Při výměně filtru je důležité zajistit, že systém je vyrovnán tlakem a vyprázdněn. Náplň by měla být odstraněna pomocí vhodných nástrojů, aby nedošlo ke poškození pouzdra. Po inspekci na opotřebení nebo zablokování může být nový prvek nainstalován podle pokynů výrobce. Běžné chyby při instalaci zahrnují nesprávnou orientaci filtru, což může vést ke snížení výkonu nebo předčasnému selhání. Mezi náplní a pouzdrem musí být udržován těsný těsnění, aby se zabránilo okrašování průtoku.

Technické parametry

Materiál	Rám z PP s svařeným sítem z PA (nylon)
Provozní teplota	+50 °C
Jmenovitý tlak	PN 8
Kód	IVARLABIG934080
Značka	IVAR

Hranice provozní teploty +50 °C znamená, že filtr je vhodný pro systémy, které zpracovávají teplou vodu nebo kapaliny s mírným tepelným vystavením. Jmenovitá tlaková třída PN 8 znamená, že náplň je navržena pro systémy pracující do 8 bar, což ji činí vhodnou pro většinu domácích a lehkých komerčních aplikací. Tyto parametry jsou kritické při výběru náhrady, aby byla zajištěna kompatibilita s existujícím systémem a udržovány bezpečné provozní podmínky.

Instalace a připojení

Filtrující náplň je navržena pro přímou montáž do pouzdra filtru modelů IVAR.BIG.934 a IVAR.BIG.200. Před instalací zkontrolujte, zda je pouzdro čisté a bez nečistot. Ujistěte se, že těsnící plochy jsou nepoškozené, a v případě doporučení výrobce naneste vhodný mazivo na O-kroužky. Náplň musí být zcela zasunuta a zabezpečena, aby se zabránilo úniku. Po instalaci proveďte vizuální kontrolu, abyste potvrdili správné umístění a bezpečné uzavření pouzdra. Může být také proveden tlakový test, aby se zjistily případné úniky.

Kompatibilita a příslušenství

Tato filtrující náplň je specificky kompatibilní s pouzdry filtrů IVAR.BIG.934 a IVAR.BIG.200. Při výměně prvku zkontrolujte pouzdro i na známky opotřebení nebo poškození. Další komponenty, jako jsou těsnící kroužky nebo pryžové těsnění, mohou být potřeba vyměnit současně, aby byla zajištěna integrita systému. Pro plnou funkčnost systému musí být pouzdro filtru správně zarovnáno s potrubním systémem a připojeno pomocí vhodných spojek.

Technický pozadí pro projektanty

Filtr funguje fyzicky udržováním částic větších než 80 mikrometrů v tkaném nylonovém sítu, které je svařeno k polypropylenovému rámci. Polypropylen poskytuje odolnost proti korozi a chemickému poškození, což jej činí vhodným pro použití v různých vodních podmínkách. Nylonové síto nabízí rovnováhu mezi mechanickou pevností a účinností filtrace. Design umožňuje snadné čištění a opakované použití filtru, což snižuje dlouhodobé náklady na údržbu. Při integraci do systému zvažte průtok a tlakovou ztrátu přes filtr, aby splňoval hydraulické požadavky instalace.

Údržba a provoz

Filtrující prvek lze prát a ručně vyčistit stříkáním vody nízkého tlaku. Pravidelné kontroly by měly zahrnovat posouzení stavu sítě a rámce na známky opotřebení nebo zablokování. Pokud filtr zcela zablokuje nebo bude poškozen, měl by být vyměněn, aby byla udržována výkonnost systému. V technické dokumentaci nejsou uvedeny konkrétní intervaly údržby, proto by měla být prováděna na základě pozorovaných provozních podmínek a výkonu systému.

Nejčastější otázky

Lze tento filtr použít s jinými modely IVAR filtrů než s BIG.934 a BIG.200?
Ne, tento filtr je specificky navržen pro použití s pouzdry filtrů IVAR.BIG.934 a IVAR.BIG.200 a není kompatibilní s jinými modely.

Je možné opakovaně čistit filtrující prvek?
Ano, filtrující prvek lze prát a znovu použít po čištění. Opakované čištění však může v průběhu času snížit jeho strukturní pevnost.

Co je třeba zkontrolovat po instalaci filtru?
Po instalaci zkontrolujte pouzdro na správné sednutí filtru a ujistěte se, že uzavření je bezpečné. Může být také proveden tlakový test, aby se zjistily případné úniky.

Může filtr pracovat v systémech s vyšším tlakem než PN 8?
Ne, filtr je určen pro maximální pracovní tlak PN 8. Překročení tohoto tlaku by mohlo vést ke selhání filtru nebo jeho pouzdra.
