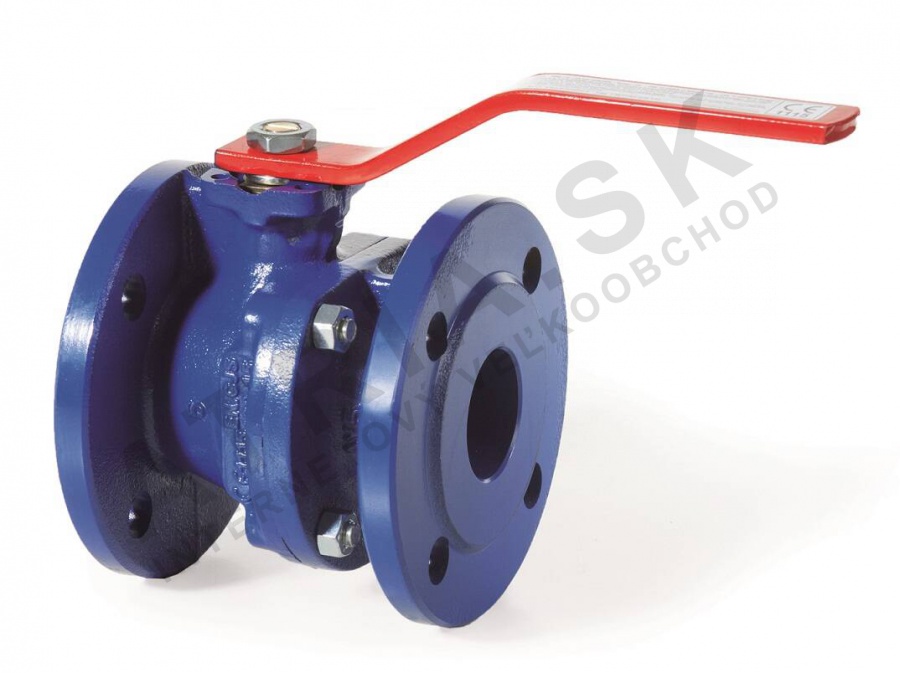

Svorná kulová klapka - řada B2.1, nerezová koule a tyč - DN 15; L=115mm

Detailní popis produktu

Svorné kulové klapky jsou základními komponenty v průmyslových a komerčních systémech HVAC, vodovodních trubkách a sítích stlačeného vzduchu. Poskytují spolehlivé uzavírání a řízení průtoku v aplikacích, kde prostorové omezení nebo rozvržení systému vyžadují svorné spojení. Tato klapka je vhodná pro použití v uzavřených topných a chladicích okruzích, domácích a procesních vodovodních systémech a pneumatických řídicích liniích. Instalatéři často setkávají s těmito klapkami v mechanických místnostech, podlahových vytápěcích rozdělovcích a v technických místnostech, kde přístupnost a odolnost jsou klíčové požadavky.

Správný výběr a instalace zajišťují dlouhodobou funkčnost a integritu systému. Svorné konstrukce umožňují snadnou integraci do stávajících potrubních systémů a usnadňují údržbu bez nutnosti vypnutí systému. Nerezové vnitřní komponenty odolávají korozi z vody a mírné chemické expozice, což z ní činí vhodnou pro obě potrubní systémy pitné vody a HVAC aplikace.

Technické parametry

Instalace a připojení

Pro instalaci klapky nejprve ověřte rozměry svorníku a vzor otvorů pro šrouby proti svorníkům sousedních potrubních komponent. Těleso je rozdělené pro usnadnění montáže a prohlídky. Před zatíráním šroubů rovnoměrně v křížovém vzoru se ujistěte, že těsnící plochy svorníků jsou čisté a bez nečistot, aby nedošlo ke zkroucení. Klapka by měla být zarovnána s potrubím, aby se zabránilo zatížení tělesa nebo připojení.

Vždy potvrďte, že klapka je plně otevřená nebo uzavřená během instalace, aby nedošlo ke poškození vnitřních komponent. Rozhraní ISO 5211 umožňuje připojení pohonu, pokud je vyžadováno automatické řízení.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními svorníky PN 16 podle EN 1092-1. Je vhodná pro použití s nerezovými a měděnými potrubními systémy, pokud rozměry svorníků odpovídají. Při použití s pohonem se ujistěte, že pohon je určen pro stejné tlakové a teplotní podmínky jako klapka. Další položky, jako jsou těsnění, šrouby a montážní závěsy, mohou být potřeba objednat zvlášť v závislosti na aplikaci.

Technický pozadí pro projektanty

Klapka funguje prostřednictvím mechanismu čtvrtotáčky, kde koule otočí, aby umožnila nebo zablokovala průtok přes port. Nerezová koule a tyč odolávají korozi a opotřebení, což zajišťuje konzistentní výkon v průběhu času. Odlitý železný těleso poskytuje konstrukční pevnost a zůstává nákladově efektivní pro průmyslové aplikace. Plný průměr minimalizuje pokles tlaku a usnadňuje čištění v systémech vyžadujících periodickou údržbu.

Projektanti systémů by měli zohlednit tepelné roztažnosti potrubí při umístění klapky. Použití expanzních spojek nebo flexibilních přírub výše nebo níže může pomoci přijmout pohyb a snížit zatížení na tělese klapky. Přítomnost NBR O-rings ovlivňuje maximální povolenou teplotu a kompatibilitu médií, zejména s agresivními chemikáliemi nebo systémy s vysokou čistotou vody.

Údržba a provoz

Pravidelná prohlídka klapky by měla zaměřit integritu O-rings a hladký provoz tyče. Jakékoliv známky úniku nebo tuhosti pohybu kliky by měly být prozkoumány. Klapka nepožaduje plánované intervaly údržby, ale během běžných prohlídek systému by měla být vizuálně prohlédnuta. Pokud je klapka často používána, ujistěte se, že není nechat částečně otevřenou po dlouhou dobu, což může vést k opotřebení těsnících ploch.

Nejčastější otázky

Je tato klapka vhodná pro párové systémy?
Ne, klapka není navržena pro párové aplikace kvůli omezením NBR těsnění a nedostatku specifických materiálů určených pro páru.

Může být na tuto klapku namontován pohon?
Ano, klapka je vybavena rozhraním ISO 5211, které umožňuje použití kompatibilních pohonů pro automatické řízení.

Jaká je maximální povolená teplota pro tuto klapku?
Klapka je určena pro provoz mezi -10°C a +100°C, což z ní činí vhodnou pro většinu topných a chladicích aplikací.
