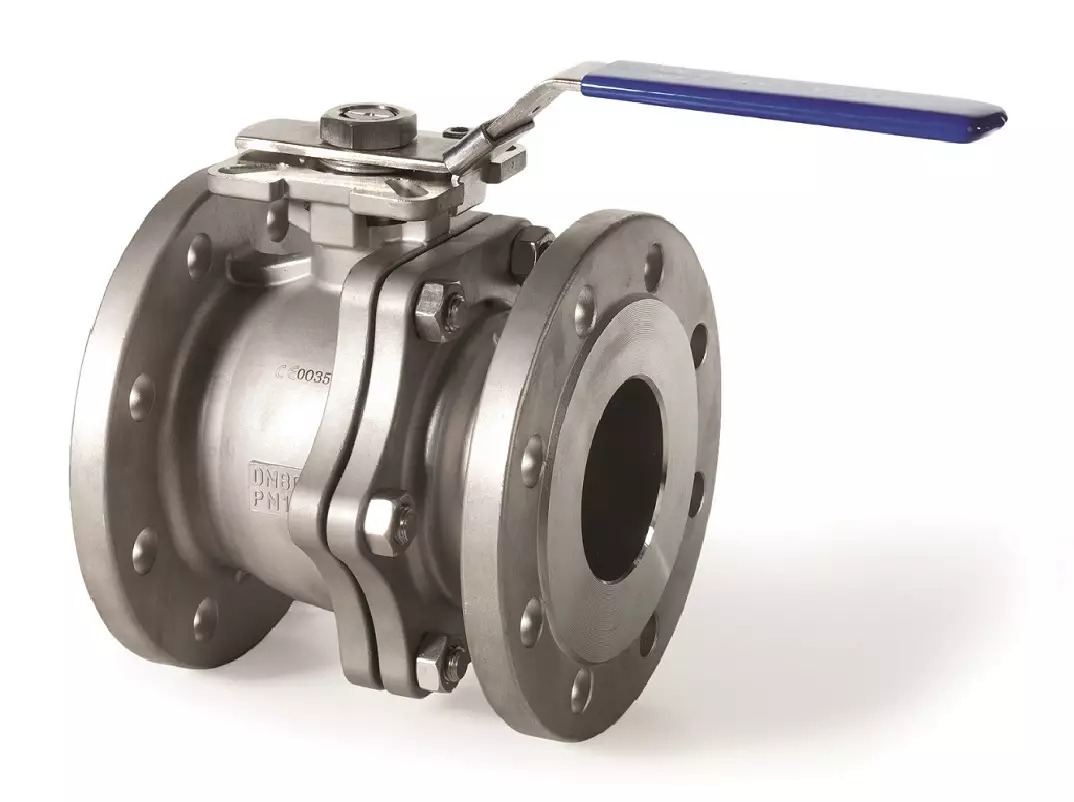

Kulový kohout s přírubou - řada 02 pro vodu, nerezová ocel - DN 20; L=120mm

Detailní popis produktu

Tento kulový kohout s přírubou se běžně používá v komerčních a průmyslových aplikacích, kde je vyžadován spolehlivý uzávěr vody nebo jiných nekorozičních kapalin. Je vhodný pro instalaci do systémů vytápění, větrání a klimatizace (HVAC), rozdělovacích sítí pitné vody a chemických zpracovatelských závodů. Instalatéři často setkávají s tímto kohoutem v systémech vyžadujících častou ruční obsluhu nebo automatizaci pohony. Jeho plný průtok zajišťuje minimální tlakovou ztrátu přes sedlo kohoutu a zároveň udržuje těsné uzavírání.

Kohout se často specifikuje pro použití v prostředích středního až vysokého tlaku díky své odolné konstrukci a kompatibilitě s širokým rozsahem pracovních teplot. Je zvláště vhodný v aplikacích, kde je odolnost proti korozi zásadní, například v pobřežních oblastech nebo zařízeních pracujících s mírně agresivními médi. Konstrukce rozděleného těla umožňuje snadnou kontrolu a údržbu bez úplné demontáže systému, což jej činí ideálním pro systémy vyžadující pravidelnou údržbu.

Technické parametry

Materiál: tělo	nerezová ocel A351 CF8M
Materiál těla	nerezová ocel A351 CF8M, koule a tyč nerezová ocel AISI 316
Kód	I02622020
Značka	IVAR

Tyto specifikace jsou klíčové při určování správné velikosti kohoutu a kompatibility materiálu pro konkrétní požadavky systému. Konstrukce z nerezové oceli poskytuje dlouhodobou odolnost proti oxidaci a usazování, zatímco těsnění z PTFE a Viton® zajišťují nízký tření a stabilní výkon po dlouhou dobu provozu.

Instalace a připojení

Pro instalaci kulového kohoutu s přírubou zarovnejte plochy přírub a zabezpečte je šrouby podle EN 1092-1. Ujistěte se, že koncové části potrubí jsou čisté a bez nečistot, aby nedošlo k poškození těsnících ploch při utahování. Zkontrolujte, že kohout je plně otevřen před zabezpečením, aby nedošlo ke stresu na těle. Ověřte, že plocha pro montáž pohonu odpovídá specifikacím ISO 5211, pokud je požadována externí automatizace. Běžné chyby při instalaci zahrnují nesprávné zarovnání přírub, nesprávné pořadí utahování šroubů a nedodržení směru průtoku uvedeného na těle kohoutu.

Kompatibilita a příslušenství

Kohout je kompatibilní se standardními systémy HVAC, vodovody a potrubími pro přepravu chemikálií. Pro automatizovanou obsluhu vyberte pohon, který splňuje požadavky rozhraní ISO 5211. Další komponenty, jako izolační adaptéry a tlakoměry, mohou být potřeba v závislosti na konfiguraci systému. Ujistěte se, že všechny příslušenství jsou hodnoceny pro stejné provozní podmínky a kompatibilitu médi.

Technický pozadí pro projektanty

Tento kohout s čtvrtým otáčením funguje prostřednictvím otáčející se koule s centrálním otvorem, který se zarovná s potrubím, aby umožnil průtok nebo ho zablokoval, když je otočen kolmo. Nerezové tělo odolává korozi a udržuje strukturní pevnost při tepelném cyklování. Sedlo z PTFE zajišťuje nízké úniky a udržuje stabilitu při různých teplotách. Těsnění z Viton® na tyči zvyšuje odolnost proti opotřebení a chemickému vlivu. Projektanti systémů by měli zohlednit maximální pracovní teplotu a tlak kohoutu při integrování do větších hydraulických obvodů, aby zajistili dlouhodobou spolehlivost.

Údržba a provoz

Pravidelné kontroly by se měly zaměřit na integritu těsnícího kroužku příruby a stav pohybového mechanismu, pokud je vybaven. Zkontrolujte projevy opotřebení na rozhraní koule a sedla a ověřte, že západka funguje správně. Pokud je kohout vystaven médiu s částicemi, pravidelně vyčistěte vnitřek kohoutu, aby nedošlo k usazování, které by mohlo omezit těsnost. V dokumentaci nejsou uvedena žádná plánovaná období údržby; údržba by měla být prováděna podle potřeby na základě pozorovaných stavů.

Nejčastější otázky

Může být tento kohout použit ve spolechových systémech?
Ne, kohout není explicitně doporučen pro spolechové aplikace kvůli omezením materiálů těsnění a tepelné roztažnosti.

Je kohout vhodný pro chemické aplikace?
Ano, je vhodný pro chemický průmysl, pokud médium nepřekročí teplotní a chemické odolnostní limity stanovené materiály konstrukce.

Může být kohout ovládán ručně nebo pohonem?
Může být ovládán ručně prostřednictvím západky nebo integrován s pohonem, který splňuje normy ISO 5211 pro montáž.

Co jsou hlavní výhody konstrukce rozděleného těla?
Rozdělené tělo umožňuje interní inspekci a čištění bez odstranění celého kohoutu z systému, což zmenšuje čas odstávky a náklady na údržbu.
