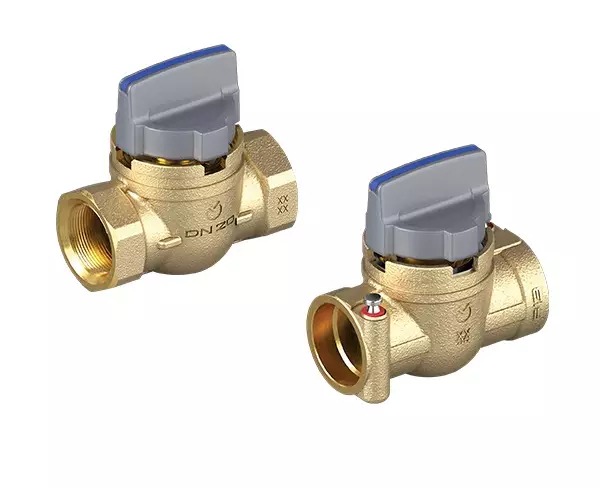

Kulový kohout s dálkovým ovládáním - 3/4 palce FF
Kód: T4P4211100Související produkty
Detailní popis produktu
Tento kulový kohout s dálkovým ovládáním je vhodný pro instalaci do bytových i komerčních vodních soustav, včetně vytápění, potrubí a zavlažování. Často se používá v systémech vyžadujících dálkové uzavření, jako jsou čerpací obvody, kotelové soustavy nebo vodovody pod tlakem. Ventil je navržen k instalaci do přístupných míst, kde manuální ovládání není praktické nebo kde je potřeba integrace s automatizovanými řídicími systémy. Kompaktní design a standardní rozměry připojení umožňují jednoduchou integraci do stávajících nebo nových potrubních rozvodů.
S jmenovitým průměrem DN 20 a tlakovou třídou PN 10 je tento ventil vhodný pro nízkotlaké až středotlaké vodní soustavy. Maximální provozní teplota +95 °C umožňuje jeho použití v teplé vodě a vytápění. Mosazné těleso CW617N zajišťuje odolnost proti korozi a trvanlivost, zatímco koule je vyrobena z technopolyměru pro hladké ovládání a dlouhou životnost. Připojení FASTEC Quick umožňuje rychlou instalaci a bezpečné těsnění bez potřeby dalších nástrojů nebo těsnění.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +95 °C |
| Jmenovitý průměr | DN 20 |
| Jmenovitý tlak | PN 10 |
| Kód | T4P4211100 |
| Značka | IVAR |
Instalace a připojení
Instalace začíná ověřením tlaku a teploty systému, aby odpovídaly specifikacím ventilu. Ventil má připojení FASTEC Quick pro DN 15 a DN 20, které nevyžadují další těsnící materiály. Ženský závit 3/4 palce (FF) umožňuje přímé připojení ke standardním potrubním nátrubkům. Montéři by měli zajistit, že ventil je plně otevřený během instalace, aby se zabránilo poškození vnitřních částí. Běžnou chybou je špatné zarovnání ventilu s proudem, což může vést k nedostatečnému těsnění nebo sníženému výkonu. Po instalaci by měl být systém otestován na netěsnosti a ventil ovládnut manuálně, aby se potvrdila hladká funkce, před připojením dálkového ovládacího systému.
Kompatibilita a příslušenství
Tento ventil je kompatibilní s servomotorem IVAR.E 104 pro dálkové ovládání, který je třeba objednat zvlášť. Je navržen k provozu se standardními vodními soustavami s měděnými, ocelovými nebo plastovými potrubími. Připojení FASTEC Quick je kompatibilní s dalšími komponentami se stejným rozhraním. Pro systémy vyžadující dálkové ovládání musí být servomotor správně zapojen a kalibrován, aby zajišťoval spolehlivý provoz. Díky integrovanému těsnícímu systému FASTEC Quick není potřeba žádná další těsnění nebo těsnící materiály.
Technický pozadí pro projektanty
Provozní princip ventilu je založen na čtvrtotáčce, při které se koule uvnitř tělesa otáčí, aby otevřela nebo uzavřela průchod. Mosazné těleso CW617N poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což zajišťuje vhodnost pro dlouhodobé použití ve vodních soustavách. Technopolyměrová koule zajišťuje hladký provoz a minimální opotřebení během času. Ventil je navržen k integraci do systémů s automatizovaným řízením, což umožňuje dálkové ovládání přes servomotor IVAR.E 104. Životnost a účinnost ventilu jsou ovlivněny provozními podmínkami, včetně teploty, tlaku a kvality instalace. Správné zarovnání a těsnění během instalace jsou kritické pro zabránění úniků a zajištění spolehlivého provozu.
Údržba a provoz
Doporučuje se pravidelná kontrola ventilu, aby zajišťoval hladký provoz a těsné uzavření. Po instalaci i během provozu by měl být systém kontrolován na úniky. Ventil nevyžaduje plánovanou údržbu, ale jakékoliv známky úniku nebo obtíží v ovládání by měly být vyšetřeny. Dálkové ovládací systém by měl být pravidelně testován, aby se potvrdila správná funkce servomotoru. V technických datech nejsou uvedeny žádné intervaly údržby, ale jakékoliv problémy by měly být okamžitě vyřešeny, aby se zabránilo selhání systému.
Nejčastější otázky
Může být tento ventil použit ve vodních soustavách s teplou vodou?
Ano, ventil je vhodný pro vodní soustavy s teplou vodou s maximální provozní teplotou +95 °C.
Je ventil kompatibilní s servomotorem IVAR.E 104?
Ano, ventil je navržen k provozu s servomotorem IVAR.E 104 pro dálkové ovládání.
Jaké typy připojení jsou k dispozici?
Ventil má připojení FASTEC Quick pro DN 15 a DN 20, stejně jako ženský závit 3/4 palce (FF).
Může být ventil instalován ve kterékoliv poloze?
Ano, ventil lze instalovat ve kterékoliv poloze, pokud je směr průtoku zarovnán s návrhem ventilu.
Doplňkové parametry
| Kategorie: | Kulový uzávěr s možností dálkového ovládání |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.9 kg |
| Druh výrobku: | zátka / záslepka |
| Rozměr závitu: | 3/4" |
| Jmenovitá světlost (DN): | DN 20 |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitá světlost: | DN 20 |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +95 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:22:25 |
