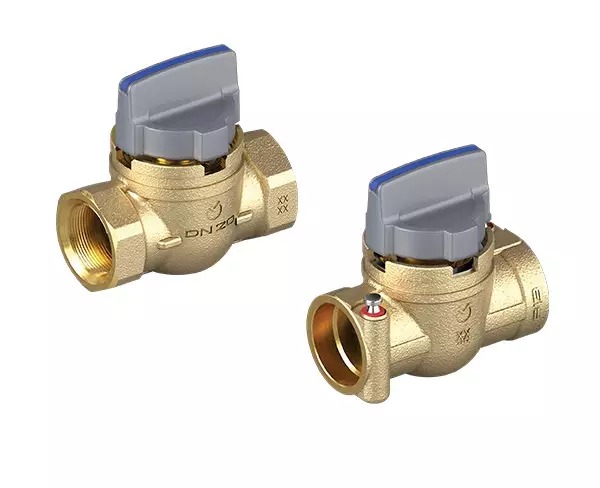

Kulový kohout s dálkovým ovládáním - DN 15; FASTEC Quick

Detailní popis produktu

Kulové kohouty s dálkovým ovládáním jsou základními komponentami moderních vodních soustav, zejména v obchodních a průmyslových budovách, kde je vyžadováno automatické ovládání. Tyto kohouty se běžně používají v otopných, potrubních a zavlažovacích systémech k regulaci průtoku vody v reakci na signály z ovládacích systémů. Montážní firmy pracující na těchto systémech musí zajistit správné rozměry a kompatibilitu s existující infrastrukturou, aby byla zajištěna účinnost a spolehlivost systému.

Při instalaci kulového kohoutu s dálkovým ovládáním je důležité zvážit provozní podmínky systému, včetně teploty a tlaku. Ventil musí být umístěn v místě, které umožňuje snadný přístup pro údržbu a kontrolu. Je také nutné ověřit systém spojení, aby byla zajištěna kompatibilita s potrubím a přípojkami.

Technické parametry

Limity provozní teploty +95 °C zajišťují, že ventil je vhodný pro použití ve vodních soustavách s teplou vodou. Tlaková třída PN 10 určuje maximální tlak, který ventil může bezpečně zvládnout za běžných provozních podmínek. Jmenovitý průměr DN 15 určuje kapacitu průtoku a musí být přizpůsoben velikosti potrubí systému, aby se minimalizovaly omezení průtoku nebo ztráty tlaku.

Instalace a připojení

Instalace tohoto kulového kohoutu vyžaduje použití systému spojení FASTEC Quick. Pro DN 15 se připojení provádí pomocí přípojek F 13. Ventil je kompatibilní s potrubními připojeními o průměru 1/2 palce. Před instalací by měl montér ověřit, že systém spojení je čistý a bez nečistot, aby bylo zajištěno bezpečné a netěsné připojení. Běžné chyby při instalaci zahrnují nesprávné zapojení závitů a nedbalé zarovnání těla ventilu s proudem.

Kompatibilita a příslušenství

Tento kulový kohout je navržen k použití s pohonem IVAR.E 104 pro dálkové ovládání. Při objednávce musí být pohon objednán zvlášť. Ventil je kompatibilní se standardními vodními systémy a může být integrován do ovládacích obvodů pomocí standardních způsobů připojení. Pro základní provoz nejsou potřeba žádné další komponenty, ale v závislosti na konkrétním ovládacím systému mohou být potřeba systémově specifická příslušenství.

Technický popis pro projektanty

Kulový kohout funguje tak, že otáčí kouli s otvorem, která buď umožňuje, nebo blokuje průtok tekutiny. Koule je vyrobena z technopolymeru, který poskytuje dobré odolnosti vůči vodě a zajišťuje hladký provoz. Tělo ventilu je vyrobeno z mosazi CW617N, což je materiál známý svou odolností proti korozi a mechanickou pevností. DPS použití poskytuje další ochranu proti vlivům prostředí. Výkon ventilu je ovlivněn kvalitou spojení a stabilitou ovládacího systému. Správné rozměření a výběr pohonu jsou základní pro zajištění spolehlivého provozu po celou životnost ventilu.

Údržba a provoz

Doporučuje se pravidelná kontrola spojení ventilu a pohonu, aby byl zajištěn bezproblémový provoz. Ventil by měl být kontrolován na známky opotřebení, netěsnosti nebo zablokování. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému. Dálkové ovládání ventilu umožňuje snadné monitorování a úpravy bez nutnosti fyzického přístupu k místu instalace.

Nejčastější otázky

Může být tento ventil použit s potrubním připojením o průměru 3/4 palce?
Ne, ventil je specificky navržen pro připojení o průměru 1/2 palce. Použití jiné velikosti může vést k nesprávnému připojení a potenciálním netěsnostem.

Je tento ventil kompatibilní s jinými pohony IVAR?
Ne, je specificky navržen k použití s pohonem IVAR.E 104. Použití jiného pohonu může ovlivnit výkon a spolehlivost.

Může být ventil instalován ve svislé poloze?
Ano, ventil může být instalován v libovolné poloze, pokud je systém spojení správně zarovnán a zabezpečen.

Jaká je maximální provozní teplota ventilu?
Maximální provozní teplota ventilu je +95 °C, což z něj dělá vhodný prvek pro systémy s teplou vodou.
