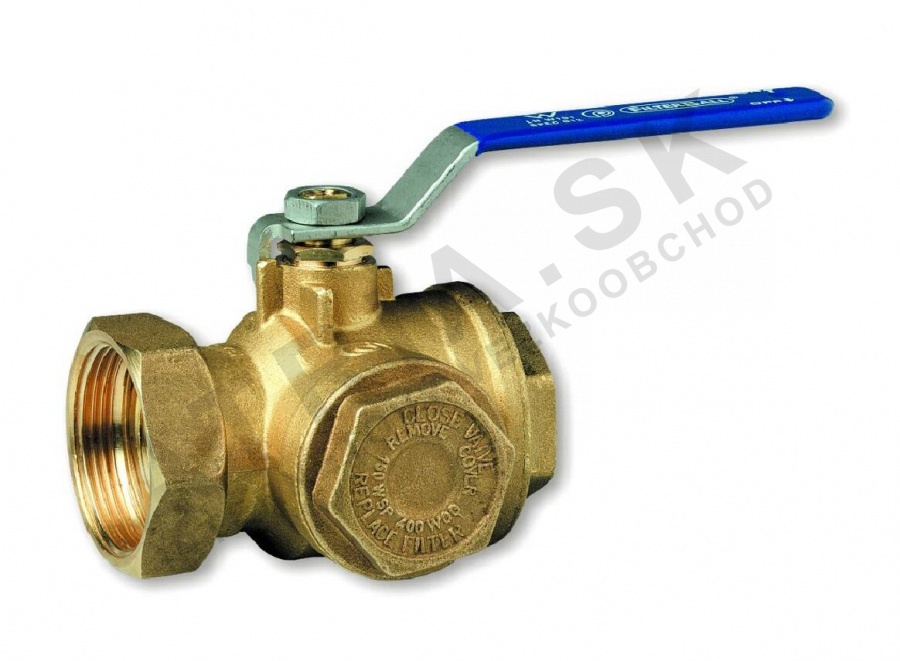

Kulový kohout s filtrem pro čerpadla - FILTER BALL - 5/4 palce x2 palce FF; páka

Detailní popis produktu

Tento kulový kohout s integrovaným filtrem se běžně používá v čerpadlových soustavách pro zásobování vodou, zavlažování a oběhové okruhy ve venkovských, obchodních a průmyslových budovách. Instaluje se v místech, kde by nečistoty ve vodě mohly poškodit čerpadlo nebo snížit jeho účinnost. Klapka se běžně nachází v čerpadlových stanicích, filtracních systémech a vodovodních linkách. Je navržena pro použití s pitnou vodou a musí být instalována podle místních stavebních a potrubních norem a specifikací výrobce.

Jako základní komponenta v přívodním potrubí čerpadla, tato klapka zabrání vstupu velkých částic do čerpadlové komory. Filtr zajišťuje, že voda je volná od nečistot, které by mohly způsobit opotřebení nebo zablokování. Pákové ovládání umožňuje rychlé ruční vypnutí, což je užitečné při údržbě nebo v nouzových situacích. Klapka je vhodná pro systémy pracující při teplotách až do 150 °C, v závislosti na tlakové klasifikaci.

Technické parametry

Jmenovitý tlak	PN 16
EAN	8016603159856
Hmotnost	2,063 kg
Kód	11420051
Značka	IVAR

Jmenovitá klasifikace tlaku PN 16 je platná pro vodní teploty až do 100 °C, zatímco klasifikace tlaku se snižuje na PN 10 při 150 °C. To znamená, že klapku je třeba vybrat podle provozní teploty a tlakových podmínek systému. Velikost filtru 700 µm umožňuje zachytit větší částice, ale neodstraňuje jemné usazeniny, takže může být potřeba další filtrace v aplikacích s vysokou čistotou vody.

Instalace a připojení

Klapka se instaluje pomocí závitového připojení ženský-ženský (FF) s přechodem z 5/4 palce na 2 palce. Vnitřní závit vyžaduje odpovídající mužský nýt na připojeném potrubí. Montéři by měli zajistit, že klapka je plně utažena pomocí páčky, aby se zabránilo únikům. Běžnou chybou je nezaměření páky do správné otevřené nebo uzavřené pozice před utažením, což může způsobit nesrovnalost a napětí na tělese klapky. Je také důležité zkontrolovat, že filtr není zablokován, než se systém spustí.

Kompatibilita a příslušenství

Tato kulová klapka je kompatibilní se standardními přívodními linkami čerpadel a může se použít s různými typy odstředivých a ponorných čerpadel. Doporučuje se použít ji společně s odstředivým sítem nebo filtrem na usazeniny pro další odstranění částic. Klapka je vhodná pro systémy s pitnou vodou a je certifikována pro použití s pitnou vodou. K základní instalaci nejsou potřeba žádná další příslušenství, ale páčka pro utažení a nástroj pro čištění filtru mohou být užitečné při údržbě.

Technický pozadí pro projektanty

Pracovní princip této klapky je založen na otočné kouli s centrálním otvorem, který umožňuje nebo blokuje průtok vody. Páka poskytuje mechanickou výhodu pro otevírání a zavírání klapky. Filtrová síť je integrována do těla klapky a je vyrobena z pórů s otvory o velikosti 700 µm. Tělo klapky je vyrobeno z mosazi CW602N, která poskytuje dobrý odolnost proti korozi a mechanickou pevnost. Absence kaučuku v těsnících materiálech zajišťuje kompatibilitu s normami pro pitnou vodu. Klapka může být integrována do uzavřených systémů a otevřených vodovodních linek, pokud jsou provozní tlak a teplota v rámci stanovených mezí.

Údržba a provoz

Klapka vyžaduje pravidelnou kontrolu, aby se zajistilo, že filtr není zablokován a že těsnící plochy jsou nepoškozené. Pokud se průtok výrazně sníží, filtr by měl být odstraněn a vyčištěn. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se kontrolovat klapku během pravidelné údržby čerpadlového systému. Klapku lze rozmontovat pro čištění, ale je třeba dávat pozor, aby se nezničily těsnící plochy nebo síť filtru.

Nejčastější otázky

Může se tato klapka použít v systémech s horkou vodou?
Ano, klapka je vhodná pro horkou vodu až do 150 °C, ale klasifikace tlaku musí být přizpůsobena na PN 10 při této teplotě.

Je filtr odstranitelný pro čištění?
Ano, filtr lze odstranit pro čištění, ale konkrétní postup není v krátkém popisu uveden.

Může se tato klapka použít v systémech s obráceným průtokem?
Ne, klapka je navržena pro jednosměrný průtok a musí být instalována v správném směru, aby fungovala správně.

Je tato klapka vhodná pro použití s chemikáliemi?
V krátkém popisu není uvedena žádná informace o kompatibilitě s chemikáliemi, takže se doporučuje konzultovat technický list výrobce před použitím klapky s nevodními médiemi.
