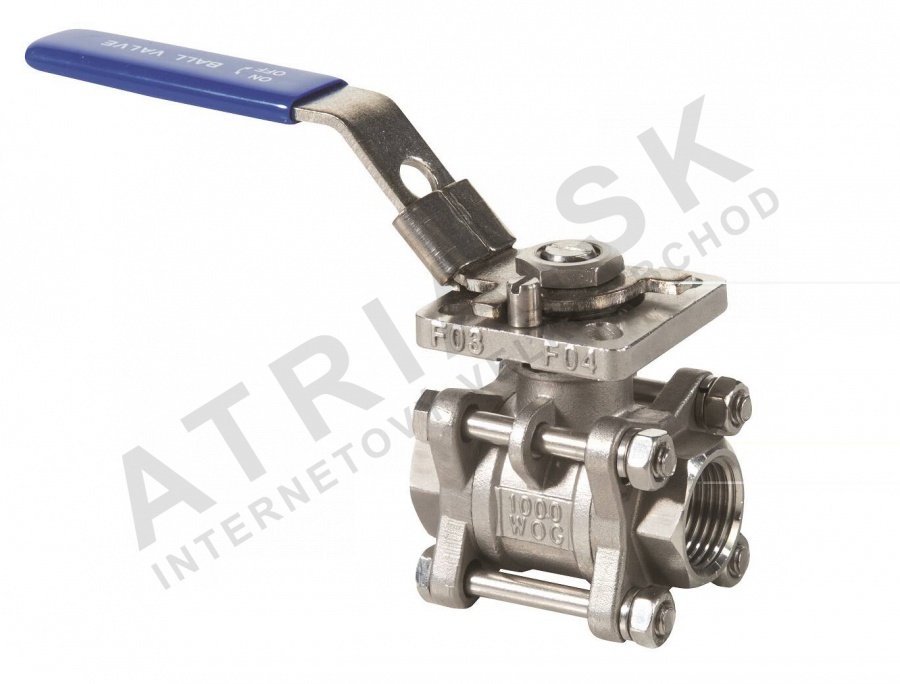

Šroubovací kulový kohout - C3 Series nerezová ocel 3 díly - 1/2 palce; L=54mm
Kód: C3622012Související produkty
Detailní popis produktu
Šroubovací kulové kohouty jsou základními komponentami v průmyslových a stavebních systémech, kde je vyžadován spolehlivý vypínač a řízení průtoku. Tato 3-dílná verze se často používá v otopných, větracích a instalatérských systémech, zejména v prostředích s agresivními médiemi nebo vysokými teplotami. Kohout je vhodný pro aplikace s pitnou vodou, ropy, uhlovodiky a chemickými médi. Často se používá ve stavech komerčních a průmyslových budov, včetně továren, elektráren a velkých HVAC systémů.
Při výběru tohoto kohoutu musí montér zohlednit tlakové a teplotní podmínky systému. Kohout je navržen pro systémy s maximálním tlakem 63 bar a teplotním rozsahem od -25°C do +180°C. Jmenovitý rozměr 1/2 palce z něj činí vhodný pro středně velké potrubí a délka 54 mm zajišťuje kompatibilitu se standardními potrubními rozvětveními a přípojkami.
Technické parametry
| Materiál: tělo | A351 CF8M nerezová ocel |
|---|---|
| Hmotnost | 0,463 kg |
| Kód | C3622012 |
| Značka | IVAR |
Technické parametry jsou kritické pro správný výběr kohoutu a jeho integraci do systému. Maximální tlaková hodnota 63 bar zajišťuje, že kohout vydrží vysokotlaké aplikace, zatímco teplotní rozsah -25°C až +180°C umožňuje jeho použití jak v chladném, tak v horkém prostředí. Jmenovitý rozměr 1/2 palce a délka 54 mm jsou klíčové pro správné zapojení do systému a kompatibilitu s ostatními komponenty.
Montáž a připojení
Montáž tohoto 3-dílného kulového kohoutu zahrnuje připojení k potrubí pomocí šroubovacích konců. Kohout je k dispozici s šrouby podle ISO 228-1, kryjící rozměry od 1/4 palce do 4 palce. Montér musí zajistit, že potrubí je čisté a bez nečistot před montáží, aby se zabránilo poškození těsnících ploch. Kohout by měl být nainstalován v poloze, která umožňuje snadné přístup pro obsluhu a údržbu.
Běžné chyby při montáži zahrnují přetížení spojení, což může poškodit těsnící plochy, a nedostatečné zarovnání kohoutu s potrubím. Montér by měl také ověřit, že kohout je plně otevřený nebo uzavřený během montáže, aby se zabránilo zatížení koule a tyče. Pro zvýšenou bezpečnost je k dispozici volitelný zástrčný páka.
Kompatibilita a příslušenství
Tento kohout je kompatibilní s různými systémy a médi, včetně pitné vody, olejů a chemických médi. Lze jej integrovat do otopných a chladicích systémů, stejně jako do průmyslových procesních linek. Pro automatizované řízení lze přidat elektromotorový pohon, který musí být vybrán podle ISO 5211. Antistatický design a těsnění z Viton© zajišťují vhodnost pro prostředí, kde jsou důležité odolnost proti statickému výboji a chemické odolnosti.
Technický pozadí pro projektanty

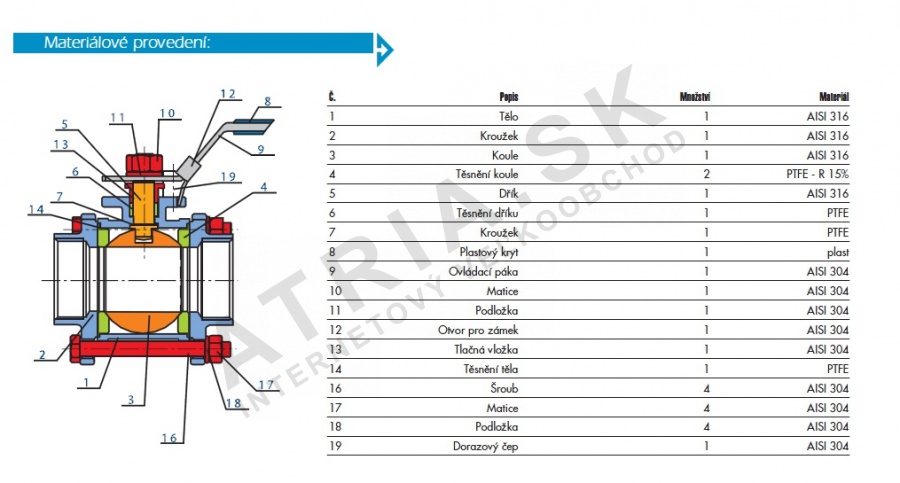

Kohout funguje tím, že se otáčí koule uvnitř těla, aby otevřel nebo uzavřel průběh průtoku. Těsnící plochy jsou vyrobeny z PTFE a FKM (Viton©), což zajišťuje těsné těsnění i za vysokého tlaku a teploty. 3-dílný design umožňuje snadnější údržbu a kontrolu ve srovnání s 2-dílnými modely.
Výběr materiálů a designu zajišťuje dlouhou životnost a spolehlivou funkci. Kohout je certifikován pro pitnou vodu a vyhovuje ATEX normám pro použití v potenciálně výbušných prostředích. Integrace do systému musí zohlednit rozměry kohoutu a typ připojení, aby byla zajištěna správná funkce a zapojení.
Údržba a provoz
Doporučuje se pravidelná kontrola kohoutu, aby byla zajištěna jeho bezporuchová funkce. Montér by měl kontrolovat známky opotřebení na těsnících plochách a ověřit, že kohout funguje hladce. Pokud se kohout používá v agresivních médiích, mohou být potřeba častější kontroly. Těsnění z Viton© a komponenty z PTFE jsou odolné vůči většině chemikálií, ale kompatibilita s konkrétními médiemi by měla být ověřena podle technického listu výrobce.
Nejčastější otázky
Může být tento kohout použit s pitnou vodou?
Ano, kohout je certifikován pro použití s pitnou vodou a vyhovuje příslušným normám.
Je tento kohout vhodný pro parní aplikace?
Ne, kohout není doporučen pro parní aplikace kvůli omezením materiálů a konstrukce.
Může být k tomuto kohoutu připojen elektromotorový pohon?
Ano, elektromotorový pohon lze přidat podle ISO 5211 pro automatizované řízení.
Jaká je maximální provozní teplota tohoto kohoutu?
Kohout je určen pro maximální provozní teplotu +180°C.
Doplňkové parametry
| Kategorie: | BRA.C3.622 - GV série C3 - třídílný |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.463 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Rozměr závitu: | 1/2" |
| Materiál: | nerez |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:17 |
