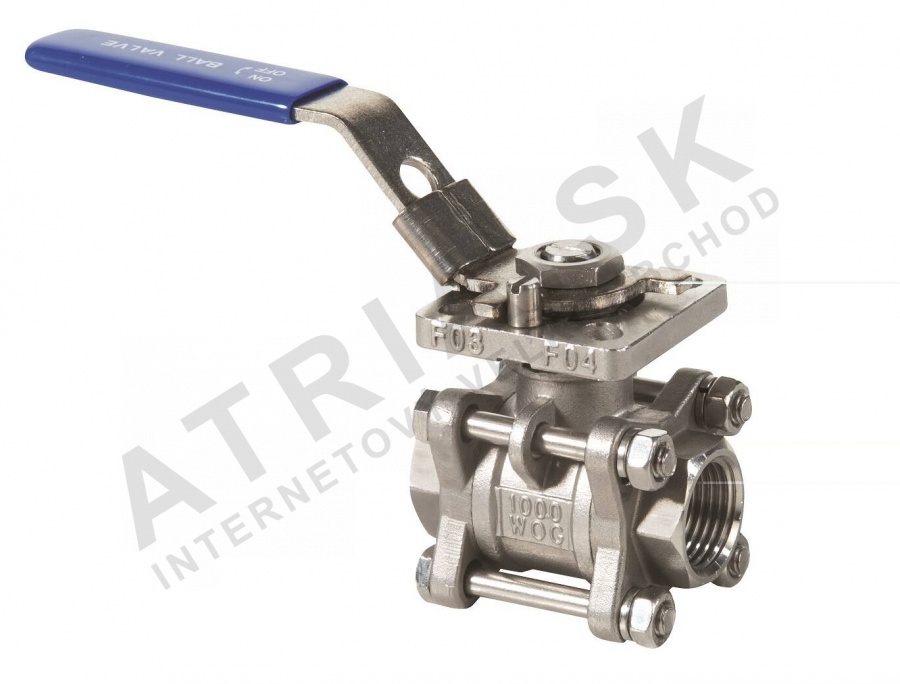

Závitový kulový kohout - C3 Series ocelový tříčlenný - 1 palec; L=80mm

Detailní popis produktu

Tento závitový kulový kohout se běžně používá v komerčních a průmyslových instalacích, jako jsou vytápěcí systémy, větrací jednotky a linky na zpracování chemikálií. Je navržen pro aplikace vyžadující spolehlivé uzavření a odolnost proti korozi a vysokým teplotám. Instalatéři ho často nacházejí v systémech pracujících s pitnou vodou, topnými kapalinami a lehkými uhlovodiky. Kompaktní konstrukce kohoutu a plně tokový průchod zajišťují jeho vhodnost i pro úzká místa při zachování hydraulické účinnosti.

Tříčlenná konstrukce umožňuje jednodušší údržbu a kontrolu oproti jednočlenným kohoutům. Kohout se často instaluje do systémů, kde je omezený přístup pro údržbu, a volitelný zástrčný páka přidává další vrstvu bezpečnosti pro kritická uzavření. Není vhodný pro páru nebo regulaci průtoku kvůli charakteru těsnicího mechanismu koule.

Technické parametry

Maximální provozní tlak 63 bar a teplotní rozsah od -25°C do +180°C jsou klíčové faktory při výběru tohoto kohoutu pro konkrétní aplikace. Materiál těla zajistí kompatibilitu s agresivními médiemi, jako jsou oleje a uhlovodiky, zatímco těsnicí materiály poskytují trvanlivé a netěsné uzavření. Tyto parametry jsou zásadní pro určení vhodnosti v topných, vodovodních a průmyslových potrubních systémech.

Montáž a připojení

Před montáží ověřte rozměry a stoupání závitu podle normy ISO 228-1. Kohout je k dispozici se závitovými rozměry od 1/4 palce do 4 palce, což mu umožňuje adaptaci na různé průměry potrubí. Ujistěte se, že potrubí je volné od nečistot a že je kohout správně orientován, aby umožnil hladký provoz. Na mužské závity naneste vhodný těsnicí prostředek nebo pásku PTFE, aby se zabránilo únikům.

Běžné chyby při montáži zahrnují přetížení spojení, které může poškodit těsnící plochy, a opomenutí zarovnat kouli s proudem. Vždy po montáži zkontrolujte správné sednutí otočením kohoutu a ověřte, že neexistuje únik za tlaku. Vyhněte se použití nadměrné síly při uzavírání kohoutu, aby nedošlo ke poškození vnitřních komponent.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se systémy pracujícími s pitnou vodou, topnými kapalinami, oleji a lehkými uhlovodiky. Může být integrován s řídicími systémy pomocí volitelného elektrického aktuátoru, který splňuje normu ISO 5211. Pro prostředí vyžadující dodatečná bezpečnostní opatření je k dispozici verze proti statickému výboji. Pro bezpečné uzavření v kritických aplikacích lze přidat zástrčné páky.

Při objednávce ujistěte, že jsou případné aktuátory nebo příslušenství specifikovány zvlášť, protože nejsou součástí samotného kohoutu. Kohout je také certifikován pro použití s pitnou vodou a splňuje směrnici ATEX pro výbušná prostředí podle nařízení EU 2014/34/EU.

Technický pozadí pro projektanty

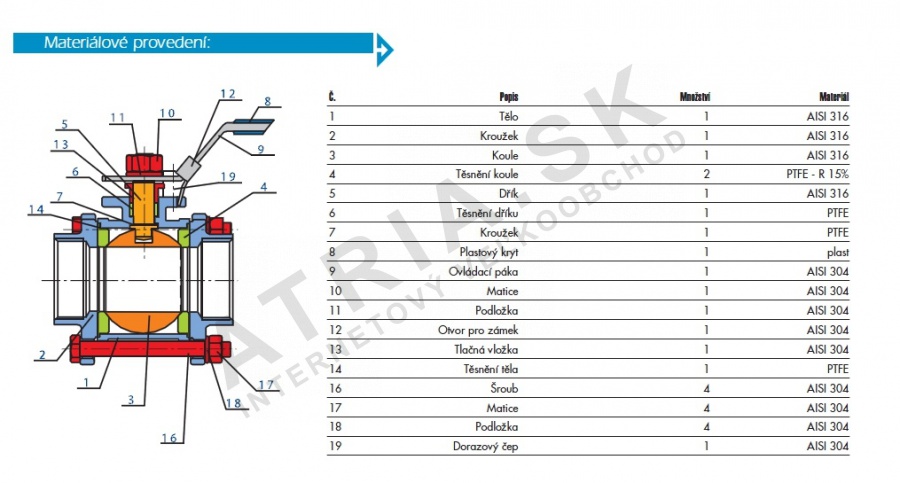

Princip fungování tohoto kulového kohoutu závisí na otáčení koule se středním otvorem, který zarovná nebo blokuje cestu proudu. Koule i tyč jsou vyroběny z nerezové oceli (AISI 316), což zajišťuje odolnost proti korozi a opotřebení. Těsnící plochy jsou vyrobeny z PTFE a FKM (Viton©), což zaručuje hermetické uzavření i při kolísajících teplotách a tlacích.

Tříčlenná konstrukce umožňuje jednodušší údržbu a kontrolu bez nutnosti odstranění celého kohoutu z potrubí. Nerezové tělo (A351 CF8M) poskytuje konstrukční pevnost a odolnost v agresivních prostředích. Správná integrace do systému vyžaduje pozornost k směru proudu, systémovému tlaku a tepelné expanzi, aby byla zajištěna dlouhodobá funkčnost.

Údržba a provoz

Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, úniků nebo koroze. Kohout by měl být pravidelně ovládán, aby se zabránilo zablokování koule a tyče. V návodu není uvedeno žádné konkrétní intervaly údržby; však jakákoli neobvyklá odolnost během provozu by měla být okamžitě zkontrolována.

Při údržbě kohoutu ujistěte, že je systém vybaven a izolován před demontáží. Mazání tyče a těsnicích ploch by mělo být vyhýbáno, pokud to není určeno výrobcem. Pokud je kohout vybaven aktuatorem, postupujte podle pokynů výrobce pro údržbu a kalibraci.

Nejčastější dotazy

Může být tento kohout použit ve vodovodních systémech?
Ano, je certifikován pro použití s pitnou vodou a splňuje relevantní normy pro aplikace s vodovodem.

Je možné přidat elektrický aktuátor k tomuto kohoutu?
Ano, kohout je navržen tak, aby přijal elektrický aktuátor, který splňuje specifikace ISO 5211, což umožňuje automatizované řízení.

Může být tento kohout použit pro regulaci průtoku?
Ne, není vhodný pro regulaci průtoku kvůli konstrukci koule a těsnicího mechanismu. Je určen pouze pro zapínání/vypínání.

Jaká je maximální teplota, kterou může vydržet?
Kohout je schopen kontinuálního provozu až do +180°C, což ho činí vhodným pro vysokoteplotní topné a průmyslové aplikace.
