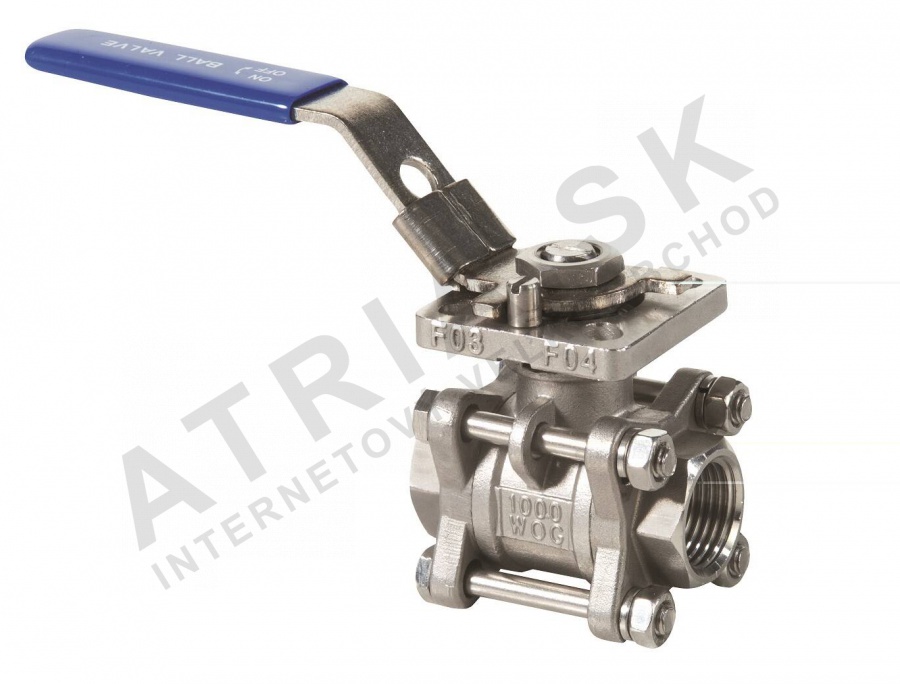

Šroubovací kulový ventil - C3 Series nerezová ocel 3 díly - 2 1/2 palce; L=151mm

Detailní popis produktu

Tento 3-dílový kulový ventil se běžně používá v otopných, větracích a průmyslových systémech, kde jsou vyžadovány spolehlivé uzavírání a kapacita plného průtoku. Je vhodný pro instalace v obytných, komerčních a průmyslových budovách, zejména v systémech zpracovávajících pitnou vodu, oleje, uhlovodíky a chemická média. Ventil je navržen pro prostředí s teplotními změnami od -25°C do +180°C a může zvládat vysoké tlakové podmínky až do 63 bar. Montére a technici tento ventil běžně používají v uzavřených systémech, jako je podlahové vytápění, klimatizace a průmyslové procesní linky, kde je důležité těsné uzavírání a dlouhodobá odolnost.

Jeho konstrukce z nerezové oceli zajišťuje odolnost proti korozi a opotřebení, což ho činí ideálním pro agresivní média a aplikace s vysokými teplotami. Plný průměr minimalizuje pokles tlaku a umožňuje bezproblémový průtok, zatímco uzamykací páka a antistatické funkce zvyšují bezpečnost a snadnost obsluhy. Ventil není vhodný pro parní systémy ani pro regulaci průtoku, a jeho kompatibilita s elektrickými aktuatory umožňuje automatizované řízení ve větších instalacích.

Technické parametry

Materiál: tělo	A351 CF8M
Hmotnost	8,23 kg
Kód	C3622212
Značka	IVAR

Maximální pracovní tlak 63 bar a teplotní rozsah -25°C až +180°C jsou klíčové pro určení vhodnosti ventilu pro konkrétní aplikace. Tělo a sedlo z nerezové oceli zajišťují kompatibilitu s širokou škálou médií, včetně pitné vody a uhlovodíků. Plný průměr je důležitý pro systémy vyžadující minimální odpor průtoku, a montážní fléna ISO 5211 umožňuje integraci elektrických aktuátorů pro automatizovanou obsluhu.

Montáž a připojení

Ventil je připojen pomocí šroubovacích konců, s velikostí závitů od 1/4 palce do 4 palců podle standardu ISO 228-1. Montére by měli zajistit, že koncové části trubek jsou čisté a bez nečistot před utažením spojení, aby se zabránilo úniku. Ventil by měl být instalován v pozici, která umožňuje snadný přístup k páce a zaručuje, že směr průtoku je v souladu s označením výrobce. Běžné chyby při instalaci zahrnují přetížení spojení, což může poškodit těsnicí plochy, a zanedbání kontroly zarovnání těla ventilu s potrubím. Je také důležité ověřit, že ventil není vystaven vnějším silám, které by mohly způsobit nesrovnalost nebo napětí na tělese.

Kompatibilita a příslušenství

Tento kulový ventil je kompatibilní se systémy pracujícími v rámci uvedených tlakových a teplotních rozsahů. Může být použit v systémech pitné vody, chemických instalacích a potrubích s uhlovodíky. Pro automatizované řízení lze přidat elektrický aktuator kompatibilní s ISO 5211. Ventil není vhodný pro parní aplikace ani pro použití v systémech regulace průtoku. Nejsou uvedeny žádné související produkty pro tuto verzi.

Technický pozadí pro projektanty

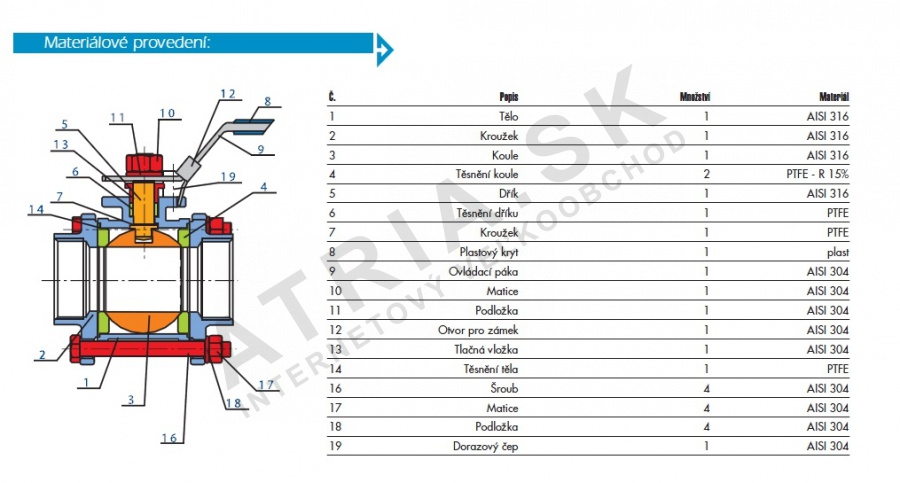

Ventil funguje na jednoduchém, ale odolném principu: otáčející se koule s výřezem umožňuje nebo blokuje průtok média. Nerezové tělo (A351 CF8M) a vnitřní komponenty (AISI 316) poskytují vysokou odolnost proti korozi a opotřebení. Těsnicí plochy jsou vyrobeny z PTFE a FKM (Viton©), což zajišťuje těsné uzavírání i po dlouhém období nečinnosti. Plný průměr zajišťuje, že vnitřní průměr ventilu odpovídá připojenému potrubí, což minimalizuje ztrátu tlaku. Výkon ventilu je ovlivněn chemickými vlastnostmi média, pracovní teplotou a frekvencí provozu. Správná integrace do systému vyžaduje zvážení směru průtoku a nutnosti pravidelné údržby pro zajištění trvalého výkonu.

Údržba a provoz

Pravidelná kontrola těsnicích ploch a mechanismu páky ventilu je doporučena pro zajištění trvalého výkonu. Uzamykací páka by měla být kontrolována na hladké fungování, a jakékoliv známky opotřebení nebo úniku by měly být řešeny co nejdříve. V technických datech nejsou uvedena konkrétní intervaly údržby, ale pravidelné vizuální kontroly jsou doporučeny, zejména v systémech s agresivními médiy nebo vysokými pracovními teplotami. Ventil by neměl být provozován nad jeho specifikované limity tlaku a teploty, protože to může vést ke zraněním nebo předčasnému selhání.

Často kladené otázky

Může být ventil použit v systémech s pitnou vodou?
Ano, ventil je certifikován pro použití s pitnou vodou a splňuje potřebné normy pro takové aplikace.

Je ventil vhodný pro použití s elektrickými aktuatery?
Ano, ventil má montážní flénu ISO 5211, což umožňuje připojení kompatibilních elektrických aktuátorů.

Může být ventil použit pro regulaci průtoku?
Ne, ventil není vhodný pro regulaci průtoku a měl by být použit pouze pro zapnutí/vypnutí.

Je ventil vhodný pro parní aplikace?
Ne, ventil není doporučen pro použití s parou a neměl by být instalován v parních systémech.
