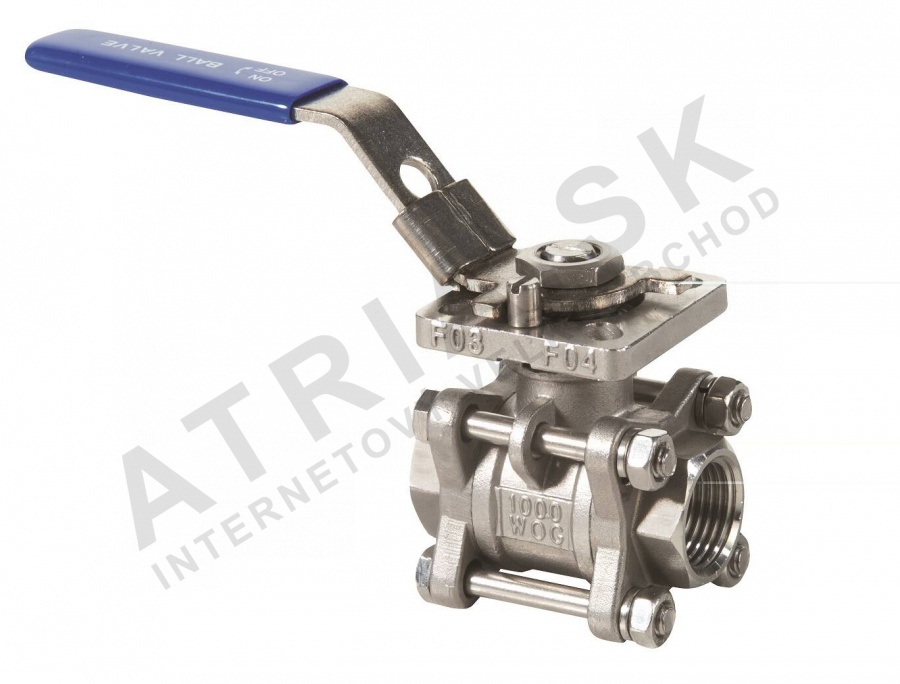

Šroubovací kulový kohout - C3 série nerezová ocel 3 díly - 2 palce; L=118mm
Kód: C3622200Související produkty
Detailní popis produktu
Šroubovací kulové kohouty jako IVAR C3622200 jsou běžně používány ve vytápěcích, průmyslových a potrubních systémech, kde jsou vyžadovány spolehlivé uzavírání a plná kapacita průtoku. Tato konstrukce z 3 dílů je zejména vhodná pro aplikace s pitnou vodou, vytápěcími okruhy a chemickými nebo naftovými médiemi. Instalatéři a projektanti často využívají tyto kohouty v systémech, kde je důležitý přístup pro údržbu, protože modulární stavba umožňuje snadnější demontáž a kontrolu bez nutnosti vyndání celého kohoutu z potrubí.
S rozměrem spojení 2 palce a kompaktní délkou 118 mm je tento kohout ideální pro instalace, kde je místo omezené, ale zároveň je vyžadován vysoký průtok. Rozsah provozních teplot od -25°C do +180°C zajišťuje jeho vhodnost pro aplikace s chladnými i horkými médiy. Klapka není doporučena pro páru nebo regulaci průtoku kvůli povaze svého těsnícího designu a konstrukce s plným průměrem.
Technické parametry
| Materiál: tělo | A351 CF8M nerezová ocel |
|---|---|
| Hmotnost | 3,57 kg |
| Kód | C3622200 |
| Značka | IVAR |
Maximální provozní tlak 63 bar a teplotní rozsah od -25°C do +180°C jsou klíčové parametry pro výběr této klapky v systémech s vysoce tlakovými nebo teplými médiy. Jmenovitý rozměr 2 palce určuje její kapacitu průtoku a kompatibilitu s ostatními komponenty v systému. Konstrukce z 3 dílů umožňuje jednodušší údržbu a kontrolu ve srovnání s konstrukcemi z 2 dílů.
Montáž a spojení
Pro montáž IVAR C3622200 je třeba přizpůsobit šroubové spojení potrubí systému. Klapka je k dispozici v rozměrech od 1/4 palce do 4 palce, se šrouby odpovídajícími normě ISO 228-1. Před montáží zajistěte, že potrubí je čisté a bez nečistot, aby nedošlo ke poškození těsnicích ploch. Běžnou chybou je špatné zarovnání kohoutu, což může vést k únikům nebo nesprávné funkci. Vždy zkontrolujte směr průtoku a zajistěte, že klapka je správně orientovaná.
Kompatibilita a příslušenství
Tato klapka je kompatibilní s systémy s pitnou vodou, oleji a uhlíkovými sloučeninami. Může být integrována s elektrickými pohonky dle normy ISO 5211 pro automatické ovládání. Pro instalace vyžadující zabezpečení proti manipulaci může být vybavena zámknutým pákou. V aktuálním sortimentu nejsou uvedeny žádné další související nebo alternativní produkty.
Technický pozadí pro projektanty

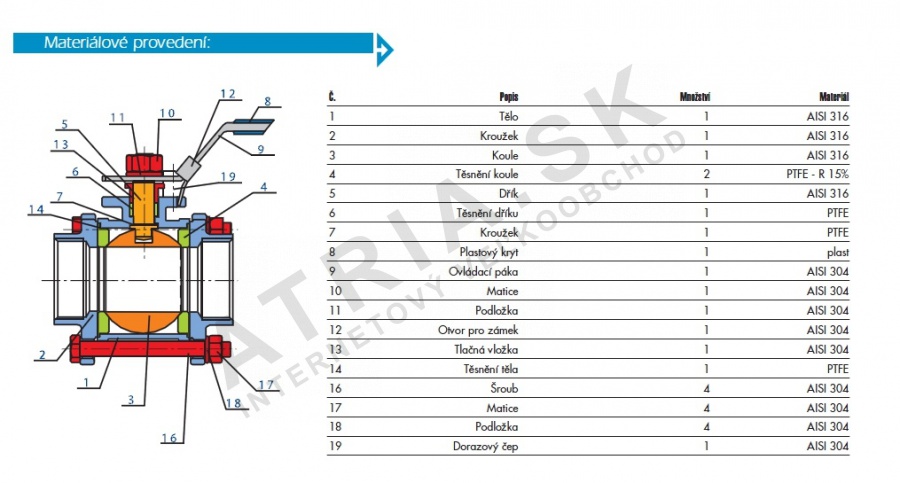

Princip fungování 3-dílného kulového kohoutu spočívá v otáčejícím se kouli s otvorem, který je zarovnan s tokem. Koule i tyč jsou vyrobené z AISI 316 nerezové oceli, což zaručuje odolnost proti korozi a opotřebení. Těsnicí plochy používají materiály PTFE a FKM (Viton©), které poskytují odolné a spolehlivé těsnění za různých tlakových a teplotních podmínek. Plný průměr zajišťuje minimální pokles tlaku a vysokou účinnost průtoku. Materiál těla, A351 CF8M nerezová ocel, byl vybrán pro svou pevnost a odolnost proti agresivním médiím. Klapka je certifikována pro použití s pitnou vodou a splňuje normu ATEX pro použití v potenciálně výbušných prostředích dle EU 2014/34/EU.
Údržba a provoz
Doporučuje se pravidelná inspekce těsnicích ploch a tyče na opotřebení, aby byla zajištěna dlouhodobá funkčnost. Klapku je třeba provozovat buď plně otevřenou, nebo plně uzavřenou, aby nedošlo ke poškození koule a těsnicích ploch. V technických datech nejsou uvedena konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny v aplikacích s vysokým počtem cyklů. Antistatický design brání akumulaci statického náboje, což je důležité v systémech s hořlavými médiy.
Nejčastější otázky
Může být IVAR C3622200 použit pro páru?
Ne, klapka není vhodná pro páru kvůli materiálu těsnění a omezením konstrukce.
Je možné na tuto klapku nainstalovat elektrický pohon?
Ano, klapka je kompatibilní s elektrickými pohonky dle normy ISO 5211.
Pro jaké typy médií je klapka certifikována?
Klapka je certifikována pro pitnou vodu, oleje a uhlíkové sloučeniny a splňuje normu ATEX pro výbušné prostředí.
Může být klapka použita pro regulaci průtoku?
Ne, klapka není navržena pro regulaci průtoku a má být používána pouze pro zapnutí/vypnutí.
Doplňkové parametry
| Kategorie: | BRA.C3.622 - GV série C3 - třídílný |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.57 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Rozměr závitu: | 2" |
| Materiál: | nerez |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:18 |
