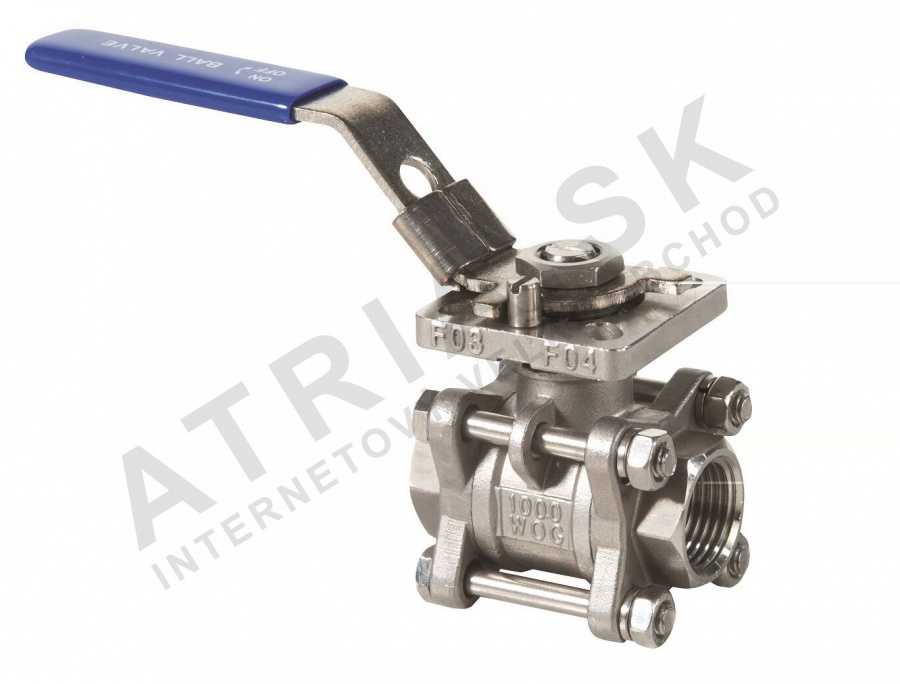

Závitový kulový ventil - C3 Series ocelový 3dílný - 5/4 palce; L=90mm
Kód: C3622114Související produkty
Detailní popis produktu
Závitové kulové ventily jsou základními komponentami v průmyslových a komerčních instalatérských systémech, kde je potřeba spolehlivého řízení průtoku. Tato varianta se často používá ve vytápěcích systémech, vodovodních linkách a při přepravě chemických látek nebo ropy. Instalatéři pracující na systémech vyžadujících těsné uzavření a odolnost vůči agresivním médiím si tento ventil vyhovuje pro prostředí s kolísajícími teplotami a tlaky. Třídílný design umožňuje jednodušší údržbu a kontrolu bez nutnosti vyjmout celý ventil ze systému.
Výběr ventilu závisí na požadavcích systému, jako je typ média, tlak a teplota. Maximální provozní tlak 63 bar a teplotní rozsah od -25°C do +180°C zajišťuje využití ventilu ve velkém množství průmyslových a komerčních aplikací. Rozměr těla 5/4 palce zajišťuje kompatibilitu se standardními potrubními systémy, zatímco délka 90 mm poskytuje dostatečný prostor pro instalaci v omezeném prostoru.
Technické parametry
| Materiál: tělo | A351 CF8M ocel |
|---|---|
| Hmotnost | 1,708 kg |
| Kód | C3622114 |
| Značka | IVAR |
Instalace a připojení
Instalace vyžaduje pečlivé zarovnání závitových spojů, aby byl zajištěn bezpečný a netěsný připojení. Ventil je k dispozici v rozměrech od 1/4 palce do 4 palce, závity odpovídají normě ISO 228-1. Před instalací ověřte, že tlak a teplota systému jsou v rámci provozních parametrů ventilu. Běžné chyby při instalaci zahrnují přetížení závitů, což může poškodit těsnící plochy, a nedostatečné očistě závitů před montáží, což může vést k únikům nebo předčasnému opotřebení.
Kompatibilita a příslušenství
Tento ventil je kompatibilní s různými průmyslovými a komerčními systémy, včetně vytápění, vodovodních linek a přepravy chemických látek. Pro automatizované řízení lze přidat elektromotorový pohon dle normy ISO 5211. Další příslušenství, jako jsou zástrčné páky a antistatické komponenty, mohou být vyžadovány v závislosti na aplikaci. K tomuto modelu nejsou uvedeny žádné související produkty.
Technický pozadí pro projektanty

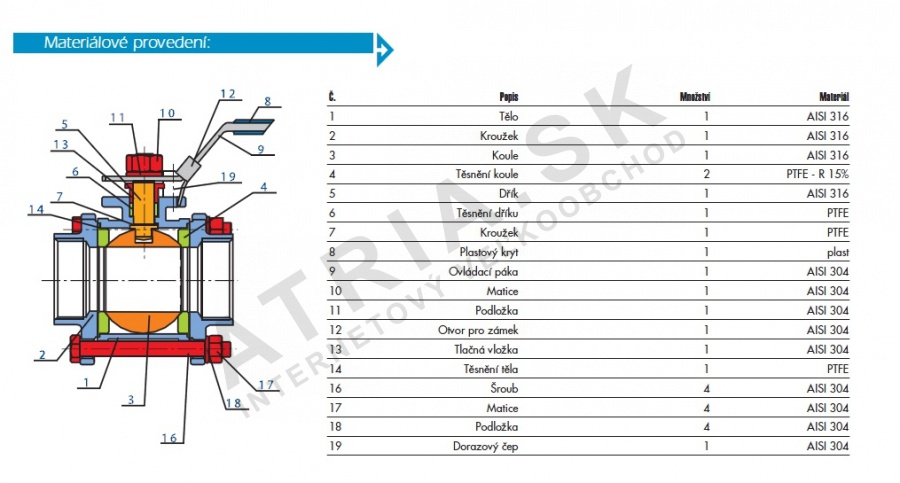

Třídílný design umožňuje jednodušší údržbu a kontrolu bez nutnosti vyjmout celý ventil ze systému. Kulový kohout a tyč jsou vyrobeny z oceli AISI 316, což zajišťuje odolnost v agresivních prostředích. Těsnící plochy používají materiály PTFE a FKM (Viton©), které jsou odolné vůči široké škále chemikálií a teplot. Ventil není vhodný pro parní nebo regulaci průtoku, a jeho plně proplachovaný design zajišťuje minimální pokles tlaku a hladký průtok média.
Údržba a provoz
Doporučuje se pravidelná kontrola těsnících ploch a pohybu tyče, aby byla zajištěna bezproblémová funkce. Ventil by měl být provozován v rámci specifikovaného rozsahu tlaku a teploty, aby se zabránilo poškození. V technických datech nejsou uvedena žádná konkrétní období údržby. Pokud dojde k úniku, měl by být ventil demontován a prozkoumán na opotřebení nebo poškození těsnících komponent. Zástrčná páka poskytuje další vrstvu bezpečnosti v kritických aplikacích.
Nejčastější otázky
Lze tento ventil použít pro parní aplikace?
Ne, tento ventil není vhodný pro páru kvůli materiálu těsnění a omezení v návrhu.
Je možné přidat elektromotorový pohon k tomuto ventilu?
Ano, elektromotorový pohon lze přidat dle normy ISO 5211 pro automatizované řízení.
Jaký je maximální provozní tlak tohoto ventilu?
Maximální provozní tlak je 63 bar, jak je uvedeno v technických datech.
Lze tento ventil použít pro regulaci průtoku?
Ne, tento ventil není navržen pro regulaci průtoku a má být použit pouze pro zapnutí/vypnutí.
Doplňkové parametry
| Kategorie: | BRA.C3.622 - GV série C3 - třídílný |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.708 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Rozměr závitu: | 5/4" |
| Materiál: | nerez |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:18 |
