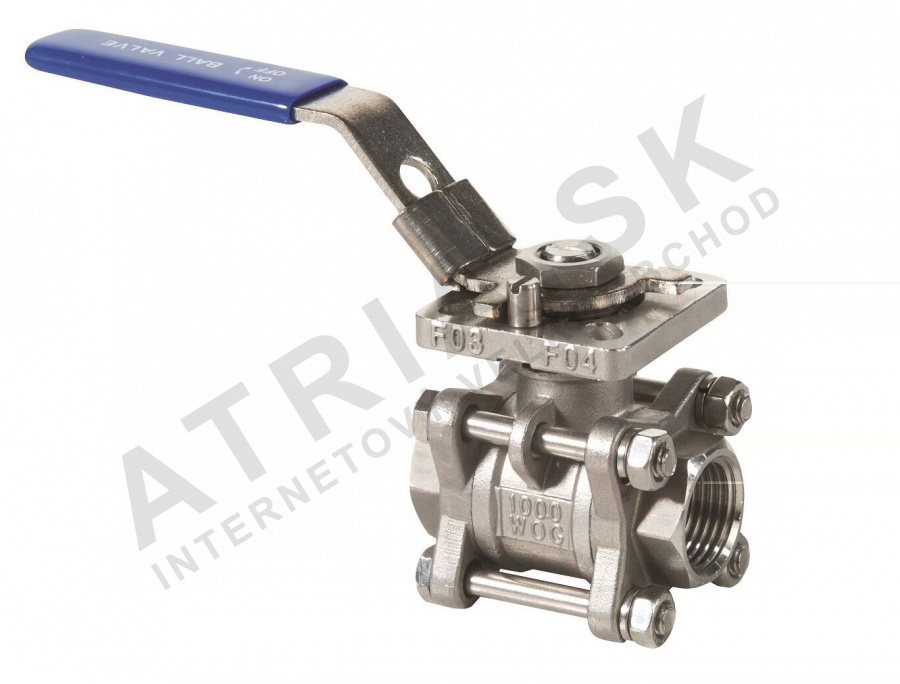

Kulový kohout s šroubením - řada C3 nerezová ocel tříčlenný - 6/4 palce; L=102mm

Detailní popis produktu

Kulové kohouty jsou základními komponentami průmyslových a komerčních vytápěcích a potrubních systémů. Tento kohout se často používá v centrálním vytápění, větrání a chemickém zpracování, kde je vyžadován spolehlivý vypínač a odolnost proti korozi. Instalatéři často setkávají s těmito kohouty v potrubních systémech přepravujících pitnou vodu, oleje, uhlíková sloučenina a neagresivní chemikálie. Plný průtok zajišťuje minimální pokles tlaku a umožňuje hladký pohyb médií v systému.

Kohout je vhodný pro aplikace s vysokým tlakem a středními teplotami. Není vhodný pro páru nebo regulaci průtoku kvůli omezením konstrukce. Zahrnutí antistatické funkce a zámknutelné páky zvyšuje bezpečnost provozu, zejména v nebezpečných nebo rizikových oblastech. Jeho konstrukce umožňuje snadné rozmontování pro kontrolu nebo údržbu.

Technické parametry

Maximální provozní tlak 63 bar znamená, že kohout je vhodný pro vysokotlaké systémy, jako jsou ty v průmyslovém vytápění a chemickém zpracování. Teplotní rozsah -25°C až +180°C zajišťuje kompatibilitu s chladnými i horkými médiemi. Tříčlenná konstrukce a plný průtok jsou klíčové pro zajištění jednoduché údržby a optimální hydraulické výkonnosti. Šroubení odpovídá normě ISO 228-1, což umožňuje standardizované připojení v evropských instalacích.

Montáž a připojení

Tento kohout je navržen pro šroubení s jmenovitými rozměry od 1/4" do 4" podle ISO 228-1. Před montáží zajistěte, že šroubení potrubí je čisté a bez nečistot, aby se zabránilo úniku. Na závitové části aplikujte vhodný těsnící prostředek, aby bylo zajištěno těsné spojení. Během montáže mějte kohout plně otevřený, aby nedošlo ke poškození vnitřních komponent. Po montáži zkontrolujte rovnoběžnost a pevně kohout zajistěte.

Běžné chyby při montáži zahrnují nesprávnou orientaci kohoutu, nesprávné utažení spojení a nedodržení momentových specifikací výrobce. Tyto chyby mohou vést k únikům, snížení trvanlivosti nebo dokonce k poruše kohoutu. Vždy kohout uzavřete, než ho odstraníte z systému, aby nedošlo ke poškození těsnících ploch.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se systémy s pitnou vodou, topnými kapalinami, oleji a uhlíkovými sloučeninami. Podporuje integraci s elektromotory odpovídajícími normě ISO 5211, což umožňuje automatické řízení ve větších instalacích. Při objednávce zajistěte, že elektromotor je správně specifikován pro prostředí a médium aplikace. Další příslušenství, jako jsou montážní závěsy nebo zámky, mohou být potřeba v závislosti na návrhu systému.

Technický pozadí pro projektanty

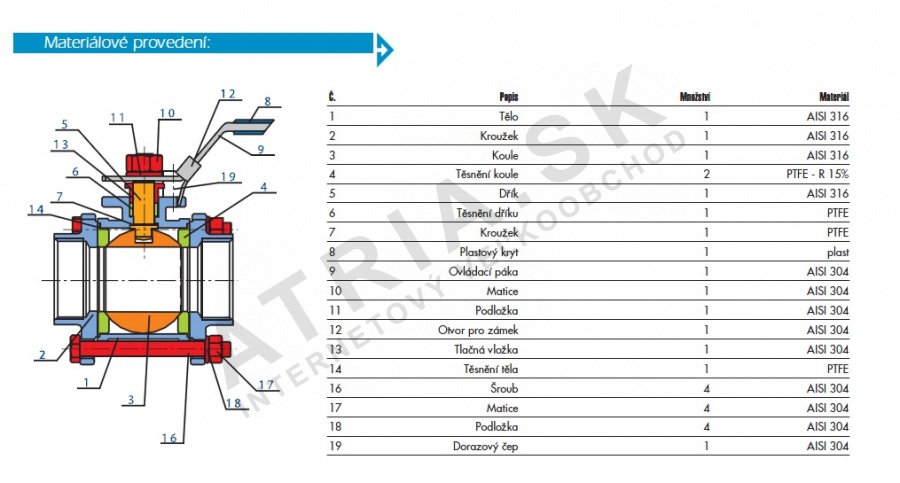

Princip fungování tohoto kulového kohoutu spočívá v otočení nerezové koule s centrálním otvorem, který otevírá nebo uzavírá průtok. Koule je opřena o tyč z nerezové oceli AISI 316, která odolává korozi a opotřebení. Těsnící plochy jsou vyrobeny z materiálů PTFE a FKM (Viton©), což zajišťuje odolnost a chemickou odolnost. Tříčlenná konstrukce umožňuje snadné demontování a kontrolu bez nutnosti odstranění celého kohoutu z potrubí.

Tělo z nerezové oceli (A351 CF8M) odolává korozi a mechanickému namáhání, což ho činí vhodným pro agresivní prostředí. Plný průtok minimalizuje turbulence a ztrátu tlaku, čímž zvyšuje účinnost systému. Kohout je certifikován pro použití s pitnou vodou a odpovídá směrnici ATEX pro použití v výbušných atmosférách podle evropské směrnice 2014/34/EU.

Údržba a provoz

Doporučuje se pravidelná kontrola kohoutu, aby byla zajištěna jeho trvanlivost. Zkontrolujte úniky kolem spojení a integritu těsnících ploch. Pokud je kohout vybaven elektromotorem, zkontrolujte, zda jsou elektrické spojení bezchybná a fungují správně. Pravidelně čistěte vnější část kohoutu, aby se odstranily nečistoty, které by mohly ovlivnit jeho provoz. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby.

Nejčastější otázky

Může být tento kohout použit s párou?
Ne, tento kohout není vhodný pro páru. Jeho konstrukce nevydrží vysoké teploty a dynamické podmínky průtoku typické pro párové systémy.

Je kohout vhodný pro regulaci průtoku?
Ne, kohout není určen pro regulaci průtoku. Je navržen pro zapnutí/vypnutí a může být předčasně poškozen, pokud bude použit pro omezování průtoku.

Může být k kohoutu připojen elektromotor?
Ano, kohout lze vybavit elektromotorem odpovídajícím normě ISO 5211 pro automatické řízení ve větších instalacích.

Které typy médií jsou kompatibilní s tímto kohoutem?
Kohout je vhodný pro pitnou vodu, topné kapaliny, oleje, uhlíkové sloučeniny a neagresivní chemikálie. Není doporučován pro agresivní nebo abrazivní média mimo ty uvedené v technické dokumentaci.
