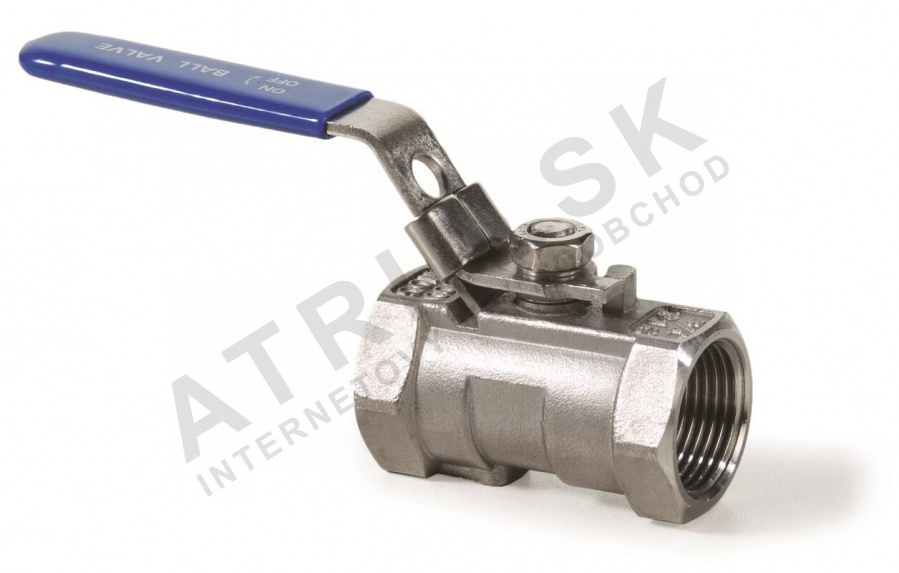

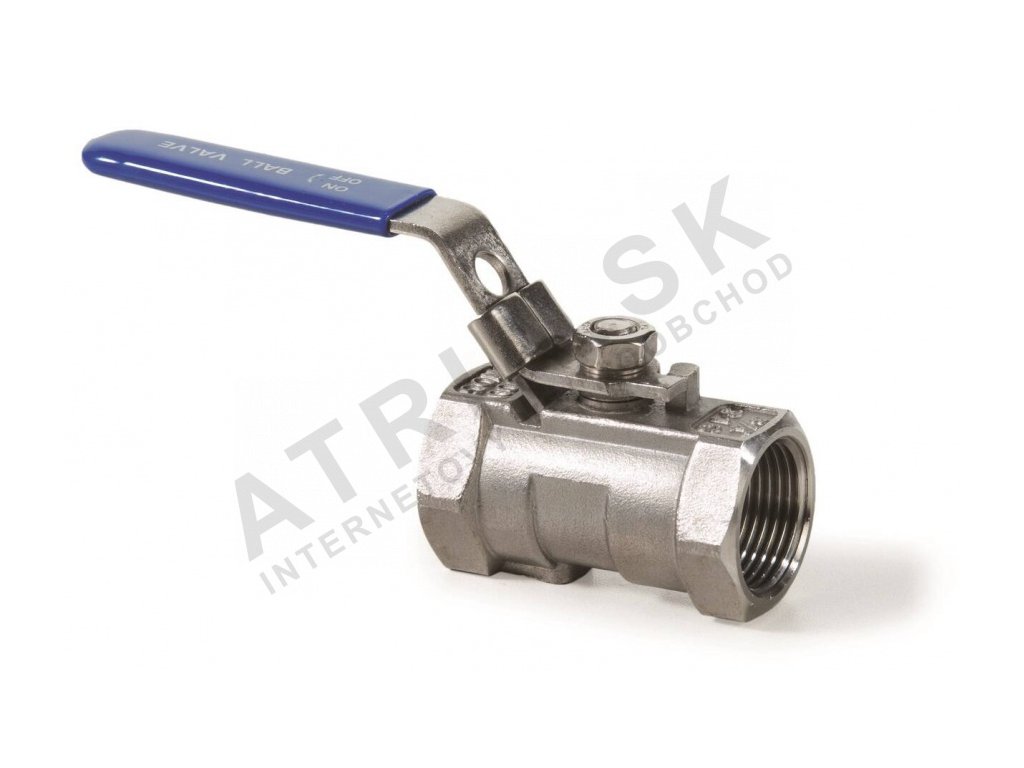

Závitový kulový kohout - A3 Series, Jednovýrobkový, Nerezový - 1/2 palce; L=56mm

Detailní popis produktu

Tento jednovýrobkový kulový kohout se běžně používá v otopných, větracích a potrubních systémech v obytných i komerčních budovách. Poskytuje spolehlivé vypnutí v aplikacích s pitnou vodou, oleji a uhlovodíky. Kompaktní délka 56 mm z něj dělá vhodný pro úzce prostorově omezené místnosti v technických místnostech, kotelních a vytápěcích a klimatizačních instalacích. Instalatéři ho běžně používají pro finální vypnutí větví nebo pro izolaci komponentů během údržby.

Kohout je navržen pro systémy, kde je vyžadován těsný uzávěr a regulace průtoku není potřeba. Není vhodný pro parní aplikace ani pro regulaci průtoku. Antistatické konstrukce a uzamčitelné páky pomáhají zabránit neúmyslnému ovládání a zajišťují bezpečnost v rizikových prostředích. Kohout vyhovuje normám ATEX pro použití v potenciálně výbušných atmosférách podle evropské směrnice 2014/34/EU.

Technické parametry

Montáž a připojení

Před montáží se ujistěte, že kohout je plně otevřený, aby nedošlo ke poškození těsnících ploch. Kohout má závitová připojení podle ISO 228-1 k dispozici ve velikostech od 1/4 palce do 2 palce. Zkontrolujte, zda typ závitu odpovídá potrubí systému, aby nedošlo k úniku. Na mužské závity nanesen vhodný závitový těsnicí prostředek před utažením. Vyhněte se přetížení, které může poškodit těsnící materiály z PTFE. Kohout by měl být instalován v poloze, která umožňuje snadné přístup pro ovládání a údržbu. Běžné chyby při montáži zahrnují použití nesprávných těsnicích prostředků nebo špatné zarovnání kohoutu s proudem.

Kompatibilita a příslušenství

Tento kohout je kompatibilní s běžnými závitovými potrubními systémy s ISO 228-1 závity. Používá se obvykle spolu se standardními potrubními přípojkami a flány stejného jmenovitého rozměru. Pro systémy vyžadující další izolaci zvažte použití flančového kulového kohoutu ze stejné řady. Pro běžnou montáž nejsou potřeba žádná speciální příslušenství, ale k utažení těla kohoutu na potrubí je třeba vhodný šroubovák.

Technický pozadí pro projektanty

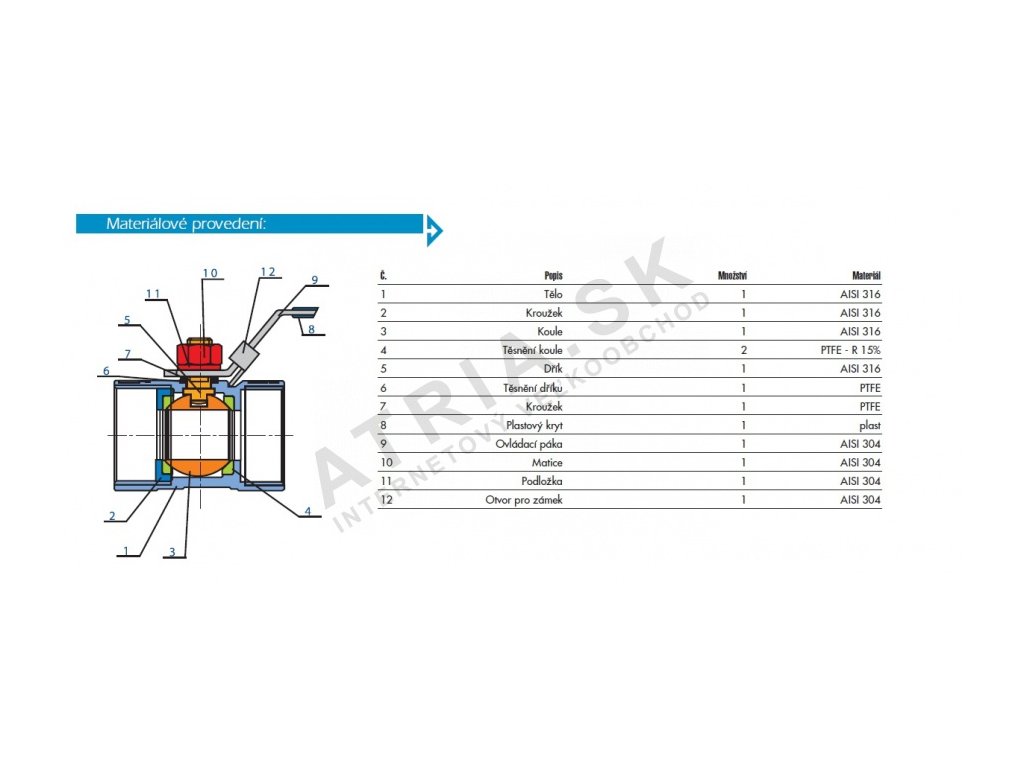

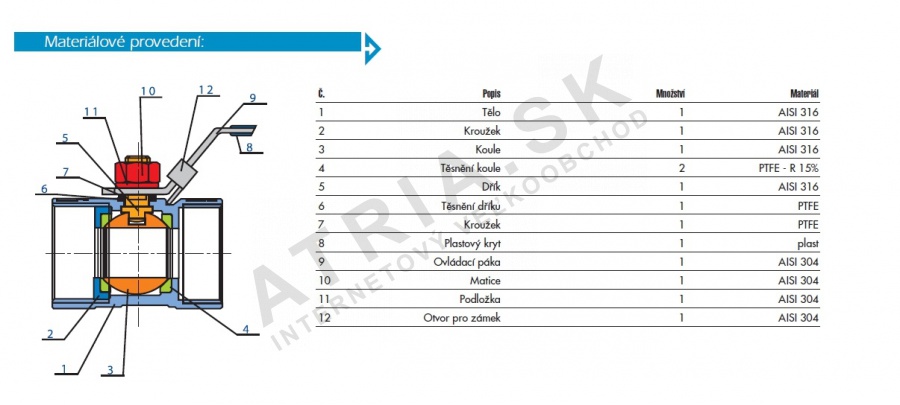

Kohout funguje tím, že otočí kouli s otvorem, která vystaví nebo uzavře cestu průtoku. Jednovýrobková konstrukce vylučuje potenciální úniky mezi částmi těla. Nerezové tělo (A351 CF8M) poskytuje odolnost proti korozi, zatímco koule a tyč (AISI 316) zajišťují odolnost v agresivních médiích. Těsnící materiály z PTFE zajišťují nízké tření a dlouhou životnost. Kohout je navržen pro vypínací provoz a nesmí být použit pro regulaci průtoku nebo částečné ovládání. Antistatická konstrukce minimalizuje riziko hromadění statického náboje a uzamčitelná páka zajišťuje bezpečnou pozici uzavřeného stavu. Kohout je certifikován pro použití s pitnou vodou a vyhovuje požadavkům ATEX pro použití v nebezpečných prostředích.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly na známky koroze, úniku nebo mechanického poškození. Kohout nepožaduje plánovanou údržbu, ale by měl být zkontrolován páka na hladké pohyby. Pokud se kohout stane obtížně ovladatelný, může to znamenat opotřebení těsnících materiálů z PTFE nebo znečištění. V takových případech by měl být kohout demontován a prohlédnut a vyčištěn. V technických datech nejsou uvedena žádná plánovaná období údržby, ale kohout by měl být vyměněn, pokud ukazuje známky selhání nebo snížené výkony.

Nejčastější otázky

Může být tento kohout použit pro parní aplikace?
Ne, tento kohout není vhodný pro páru. Technická data explicitně uvádějí, že není doporučen pro použití s párou nebo pro regulaci průtoku.

Je tento kohout vhodný pro systémy s pitnou vodou?
Ano, kohout je certifikován pro použití s pitnou vodou a projel požadovanými testy pro tuto aplikaci.

Může být kohout použit pro regulaci průtoku?
Ne, kohout je navržen pouze pro vypínací provoz. Není vhodný pro regulaci průtoku nebo částečné ovládání.

Jaká je maximální provozní teplota kohoutu?
Kohout je určen pro provoz až do +180°C, jak je uvedeno v technických datech.
