Šroubovací kulový kohout - A3 Series Jednovýrobkový Nerezový - 1/4 palce; L=40mm

Detailní popis produktu

Šroubovací kulové kohouty jsou základními komponenty v průmyslových a komerčních potrubních systémech, zejména v aplikacích zahrnujících vytápění, větrání a zásobování vodou. Tento kohout se běžně používá ve vytápěcích a klimatizačních systémech, vodárenských zařízeních a procesních potrubích, kde je potřeba spolehlivého uzavření a minimálního poklesu tlaku. Kompaktní design a odolná konstrukce z něj dělají vhodný prvek pro úzká místa a prostředí s vysokým tlakem.

Instalatéři působící v strojírenství nebo stavebních službách často narazí na situace, kde je potřeba odolného, korozi odolného kohoutu. Tento kohout je ideální pro systémy přepravující pitnou vodu, oleje a ropy za různých teplot a tlaků. Jeho jednovýrobková konstrukce zajišťuje konstrukční integritu a zmenšuje potenciální místa pro úniky, což z něj dělá preferovaný výběr pro kritické aplikace.

Technické parametry

Montáž a připojení

Tento kohout je šroubovací podle ISO 228-1 a vyžaduje správné zarovnání s odpovídajícími samcem nebo soudcem během montáže. Před utažením zkontrolujte, že těsnící plochy jsou čisté a bez nečistot. Použijte momentový klíč, abyste aplikovali rovnoměrnou sílu utažení a zabránili přetížení, které může poškodit šroubení nebo těsnicí materiál.

• Ověřte, že systémový tlak nepřesahuje 63 bar.
• Zkontrolujte, že teplota tekutiny zůstává v rozmezí -25 °C až +180 °C.
• Potvrďte kompatibilitu s médiem systému (např. pitná voda, oleje, ropy).
• Zajistěte, že kohout je plně otevřený během montáže, aby nedocházelo ke stresu na vnitřních komponentech.

Běžné chyby při montáži zahrnují použití nesprávného těsnícího materiálu, špatné zarovnání těla kohoutu a nedostatečné uvažování tepelné roztažnosti potrubního systému. Vždy sledujte pokyny výrobce pro přípravu šroubení a postupy utažení.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními ISO 228-1 šroubovacími přípojkami a lze jej integrovat do systémů vyžadujících spolehlivé uzavírací mechanismy. Není vhodný pro párové aplikace nebo regulaci průtoku kvůli konstrukci koule a těsnicího mechanismu. Pro systémy vyžadující vzdálené ovládání zvažte připojení aktuátoru kompatibilního s rozměry a provozním tlakem kohoutu.

Další příslušenství, jako jsou potrubní svěráky, těsnící materiály a montážní závěsy, mohou být potřeba v závislosti na prostředí montáže. Ujistěte se, že všechny komponenty jsou kompatibilní s nerezovou konstrukcí kohoutu a jeho provozními podmínkami.

Technický pozadí pro projektanty

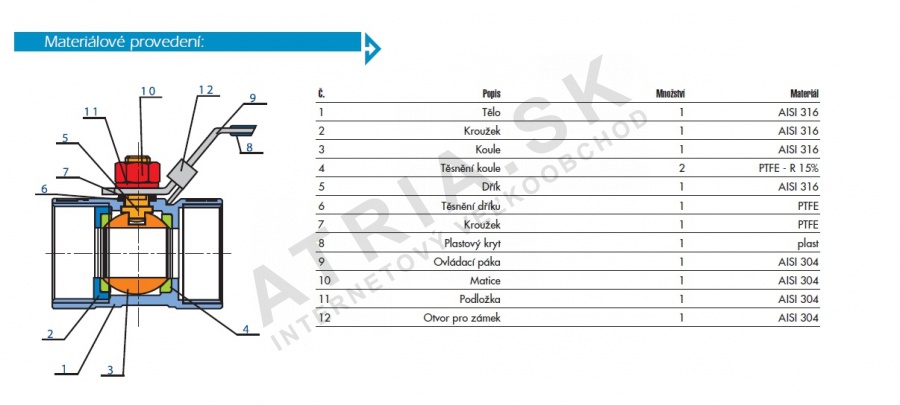

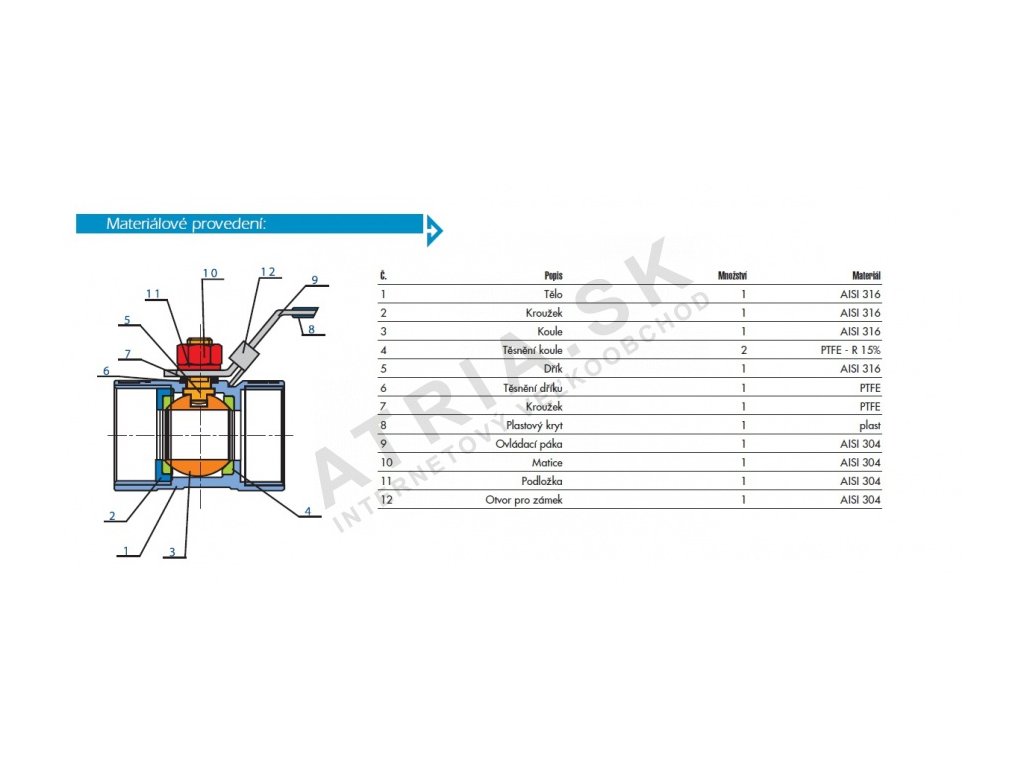

Kohout funguje tak, že otáčí koulí uvnitř těla, aby umožnil nebo zablokoval průtok tekutiny. Tělo je vyrobeno z A351 CF8M nerezové oceli, která poskytuje vysokou pevnost a odolnost v agresivních prostředích.

Těsnicí materiál PTFE kolem koule a tyče zajišťuje nízký třecí odpor a těsné uzavření, i po opakovaném použití. Redukovaný průtok minimalizuje turbulence a pokles tlaku, což z něj dělá vhodný prvek pro systémy, kde je důležitá hydraulická účinnost. Bezstatický design zabrání hromadění statických nábojů, což snižuje riziko jisker v hořlavých prostředích.

Při integraci tohoto kohoutu do systému zvažte faktory jako jsou požadavky na průtok, pokles tlaku a tepelná roztažnost. Jednovýrobková konstrukce kohoutu eliminuje potřebu dalších těsnění nebo průkazů, což zjednodušuje montáž a zmenšuje potenciální body selhání.

Servis a provoz

Pravidelná kontrola kohoutu by měla zaměřit na integritu šroubení, stav těsnících ploch a hladké funkce koule. Zkontrolujte příznaky úniku nebo koroze, zejména v agresivních médiích. Pokud se kohout používá v systémech s pitnou vodou, zajistěte dodržování relevantních standardů, jako je certifikace ATEST.

V dokumentaci nejsou stanoveny konkrétní servisní intervaly, ale doporučuje se pravidelná kontrola kohoutu, zejména v aplikacích s vysokou cyklovou nebo vysokým tlakem. Pokud má kohout uzamykací páku, ujistěte se, že funguje správně a je bezpečně připevněna v uzavřené poloze.

Nejčastější dotazy

Může se tento kohout použít v systémech s pitnou vodou?
Ano, kohout splňuje certifikaci ATEST pro pitnou vodu a je vhodný pro použití ve vodárenských systémech.

Je kohout vhodný pro použití s ropy?
Ano, konstrukce z nerezové oceli a těsnicí materiál PTFE zajišťují kompatibilitu s ropnými tekutinami v rámci stanovených teplotních a tlakových limitů.

Může se kohout použít pro regulaci průtoku?
Ne, kohout není navržen pro regulaci průtoku. Je určen pouze pro zapnutí/vypnutí.

Jaká je maximální povolená teplota pro kohout?
Kohout je certifikován pro trvalý provoz mezi -25 °C a +180 °C.
