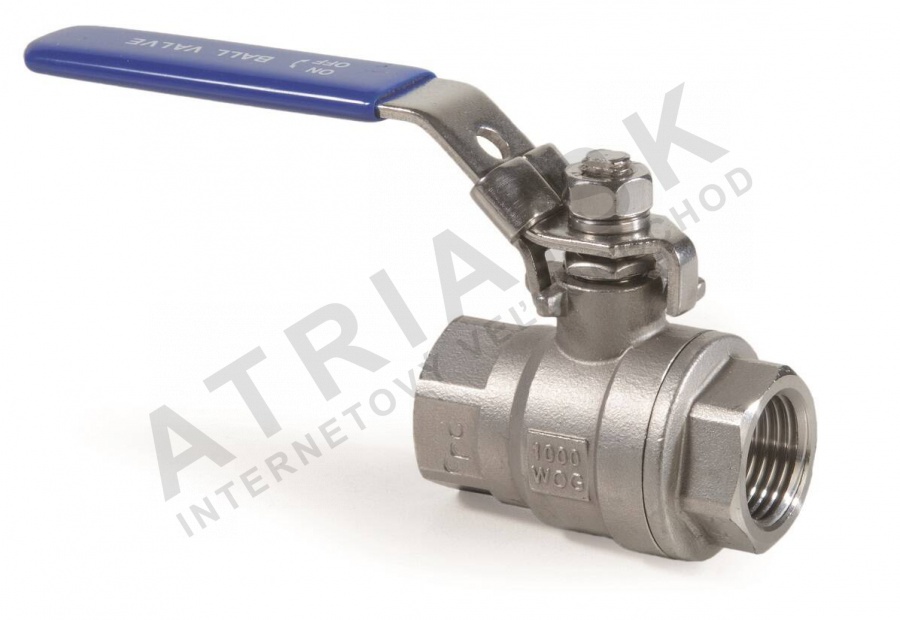

Kulový kohout zavrtaný - B3 série nerezová ocel dvoupodílový - 5/4 palce; L=90mm

Detailní popis produktu

Kulové kohouty zavrtané jsou zásadní komponenty v otopných, větracích a sanitařských systémech, kde je vyžadován spolehlivý uzávěr. Tato dvoupodílová verze se často používá v komerčních a průmyslových instalacích, jako jsou systémy HVAC, linky pro dodávku vody a systémy pro přepravu ropy. Instalatéři a technici pracující na aplikacích se středním až vysokým tlakem najdou tuto klapnici vhodnou díky své odolné konstrukci a plně tokovému návrhu. Klapnice je navržena pro použití s vodou, oleji a uhlíkatými sloučeninami a podporuje široký teplotní rozsah od -25°C do +180°C, což ji činí vhodnou jak pro chladné, tak i horké provozní podmínky.

Jeho kompaktní rozměry a plný tok z něj dělají ideální volbu pro aplikace, kde je místo omezené a vyžadován nenarušený průtok. Antistatický návrh a zámek páky zvyšují bezpečnost a usnadňují obsluhu v prostředích, kde může být statický výboj nebo neúmyslná obsluha problémem. Klapnice není vhodná pro páru nebo regulaci průtoku, a její návrh je optimalizován pro zapnutí/vypnutí služeb místo pro omezování průtoku.

Technické parametry

Montáž a připojení

Montáž této dvoupodílové klapnice zahrnuje její připojení ke systému pomocí dodaných ISO 228-1 zavrtaných konců. Klapnice jsou k dispozici ve velikostech od 1/4 palce do 4 palce a montážník musí zajistit, že typ a velikost závitu odpovídají požadavkům systému. Klapnici je třeba namontovat do pozice, která umožňuje snadný přístup k páce pro obsluhu a údržbu. Běžné chyby při montáži zahrnují špatné zarovnání závitů, což může vést k únikům, a nedbalost při kontrole těsnících ploch před utažením. Antistatický návrh by měl být ověřen během montáže, aby splňoval bezpečnostní požadavky systému.

Kompatibilita a příslušenství

Tato klapnice je kompatibilní se širokou škálou potrubních systémů, které používají ISO 228-1 zavrtané připojení. Je vhodná pro použití s nerezovým, měděným a plastovým potrubím, poskytuje-li systém média a provozní podmínky v rámci specifikací klapnice. Pro standardní montáž není potřeba žádné další příslušenství, ale montážník by měl ověřit potřebu jakýchkoli montážních závěsů nebo opor v závislosti na návrhu systému. Žádné související produkty pro tento model nejsou k dispozici.

Technický pozadí pro projektanty

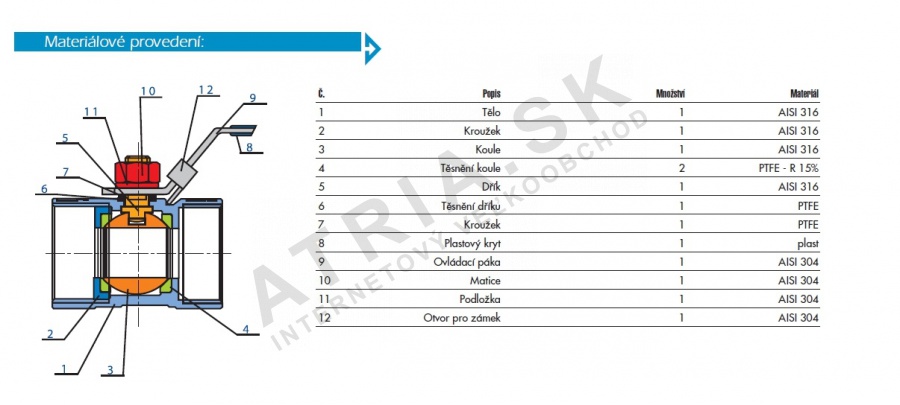

Klapnice funguje na jednoduchém, ale efektivním principu: kouli s drážkou se otáčí, aby byla drážka zarovnaná nebo nezarovnaná s tokovou cestou, což umožňuje nebo blokuje průtok média. Koule a tyč jsou vyrobeny z nerezové oceli AISI 316, což zajišťuje odolnost v agresivních prostředích. Těsnící plochy jsou vyrobeny z PTFE, což poskytuje nízký třecí odpor a dobré těsnící vlastnosti. Dvoupodílový návrh umožňuje snadnější údržbu a výměnu vnitřních komponent. Klapnice je certifikována pro pitnou vodu a splňuje ATEX normy pro použití v potenciálně výbušných prostředích, jak je definováno směrnicí EU 2014/34/EU.

Údržba a obsluha

Doporučuje se pravidelná kontrola těsnících ploch a pohybu páky klapnice, aby byla zajištěna pokračující funkčnost. Zámek páky by měl být kontrolován pro správné zapojení a plynulý pohyb. Antistatický návrh by měl být pravidelně ověřován, zejména v prostředích, kde je statický výboj problémem. V technických datech nejsou uvedena konkrétní intervaly údržby, ale klapnici je třeba kontrolovat během pravidelné údržby systému. Pokud je detekován únik nebo jiný problém s provozem, klapnici je třeba demontovat pro inspekci a výměnu opotřebovaných komponent, jako jsou těsnění z PTFE.

Nejčastější dotazy

Může být tato klapnice použita pro parní aplikace?
Ne, tato klapnice není vhodná pro páru. Technická data explicitně uvádějí, že není doporučeno používat ji s párou nebo pro regulaci průtoku.

Jaká je maximální provozní teplota této klapnice?
Klapnice je schválená pro provoz až do +180°C, což z ní činí vhodnou pro aplikace s horkou vodou a ropy v tomto teplotním rozsahu.

Je tato klapnice vhodná pro systémy s pitnou vodou?
Ano, klapnice je certifikována pro použití s pitnou vodou, což zajišťuje, že splňuje potřebné hygienické a materiálové požadavky pro systémy s pitnou vodou.

Může být klapnice použita s uhlíkatými sloučeninami?
Ano, klapnice je vhodná pro použití s uhlíkatými sloučeninami, jak je uvedeno v technických datech. Konstrukce z nerezové oceli a těsnění z PTFE poskytují dobrou odolnost proti těmto médiím.
