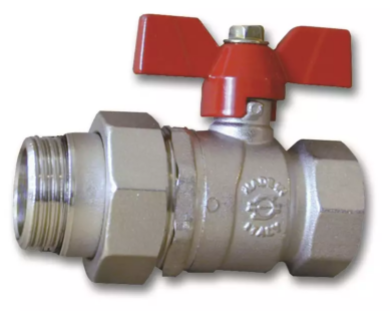

Kulový kohout s nýtováním, 3/4 palce FM, sestavovací FIV.8373 R

Detailní popis produktu

Tento kulový kohout se běžně používá ve vodovodních sítích, včetně domácích i průmyslových potrubních sítí. Je vhodný pro instalace, kde je vyžadováno spolehlivé uzavření a odolnost vůči tepelnému roztažení. Konstrukce z mosazi s niklovým povlakem zajišťuje odolnost v prostředích s kolísajícími teplotami a různou kvalitou vody. Instalatéři tyto ventily obvykle integrují do potrubí pro izolaci, údržbu nebo řízení systému.

Vnitřní závit (FM) umožňuje přímé připojení k závitovým koncům potrubí bez dalších nýtů. Páka poskytuje snadné ovládání, i za vysokotlakých podmínek. Díky kompaktnímu designu a odolným materiálům je tento ventil ideální pro úzká místa a vysokovýkonné aplikace, jako jsou topné systémy nebo procesní vodní obvody.

Technické parametry

Materiál	mosaz CW617N s niklovým povlakem, certifikovaná pro vodu určenou k pití
Provozní teplota	-20 °C
Jmenovitý tlak	PN 40
Hmotnost	0,33 kg
Kód	8373R005
Značka	IVAR

Jmenovitý tlak PN 40 znamená, že ventil dokáže odolat až 40 baru tlaku za standardních provozních teplot. Díky tomu je vhodný pro vysokotlaké vodní systémy. Rozsah provozních teplot od -20°C do +120°C znamená, že ventil může fungovat jak v chladné, tak i v horké vodě. Materiál, mosaz CW617N s niklovým povlakem, je kompatibilní s vodou určenou k pití a nabízí dobrou odolnost proti korozi.

Instalace a připojení

Pro instalaci ventilu zarovnejte vnitřní závit s koncem potrubí a utáhněte vhodným klíčem. Ujistěte se, že páka je během utahování ve vypnuté poloze, aby nedošlo ke stresu na těsnících komponentách. Před montáží zkontrolujte, zda je závit čistý a bez nečistot. Běžné chyby zahrnují přetížení, které může poškodit těsnící plochu, nebo použití nesprávného těsnícího materiálu, který není kompatibilní s normami pro vodu určenou k pití. Zkontrolujte směr průtoku podle označení výrobce.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními vodovodními linkami a topnými systémy s závitovými připojeními. Při instalaci zkontrolujte, zda je potrubní systém kompatibilní s jmenovitým tlakem PN 40. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou nýtovací nýtování nebo adaptéry. Pro provoz nejsou vyžadována žádná konkrétní příslušenství, ale klíč pro utahování je nezbytný při instalaci.

Technický pozadí pro projektanty

Ventil funguje prostřednictvím otáčení koule uvnitř těla, která otevírá nebo uzavírá průchodovou cestu při otočení páky. Mosaz CW617N s niklovým povlakem nabízí dobrou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný produkt pro dlouhodobé použití ve vodních systémech. Vnitřní závitový design umožňuje přímou integraci do stávajících potrubních systémů bez dalších nýtů. Jmenovitý tlak PN 40 zajišťuje kompatibilitu s vysokotlakými systémy. Doba životnosti je ovlivněna frekvencí provozu, kvalitou vody a přítomností nečistot v tekutině.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření těsnosti připojení a zajištění, že páka se volně pohybuje bez odporu. Pokud ventil ukazuje známky netěsnosti nebo obtíží v provozu, demontujte ho a zkontrolujte těsnící plochy na opotřebení nebo znečistění. Výrobce nezadává konkrétní intervaly plánované údržby, ale doporučuje se pravidelné vizuální kontroly pro zajištění pokračujícího výkonu.

Nejčastější otázky

Může být tento ventil použit ve vodním obvodu s horkou vodou?
Ano, rozsah provozních teplot zahrnuje až +120°C, což z něj dělá vhodný produkt pro systémy s horkou vodou.

Je niklový povlak dostatečný pro aplikace s vodou určenou k pití?
Ano, ventil je certifikovaný pro vodu určenou k pití s příslušnými schváleními.

Jaký typ závitu se používá pro připojení?
Ventil má vnitřní závit (FM) pro přímé připojení ke závitovým koncům potrubí.

Může být tento ventil použit ve zavřeném topném systému?
Ano, za předpokladu, že systémový tlak nepřekročí jmenovitý tlak PN 40 a teplota zůstává v rámci specifikovaného rozsahu.
