Gv. vnitřní - vnější, 2" FM FIV.8364
Kód: 8364R009Související produkty
Detailní popis produktu

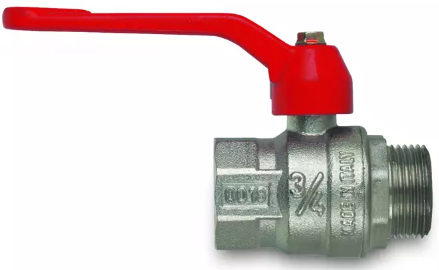

Tento kulový kohout se často používá v domácích i průmyslových vodovodních soustavách, zavlažování a v HVAC aplikacích, kde je vyžadováno spolehlivé uzavření. Instalatéři ho často potkávají v systémech, kde omezený prostor nebo změny směru potrubí vyžadují spojení závit vnitřní-vnější. Klapka je vhodná jak pro nové instalace, tak pro rekonstrukce, a poskytuje odolné a bezúdržbové řešení pro řízení průtoku nekorozičních tekutin.
Kompaktní design a páčkové ovládání z něj dělají ideální řešení pro úzke prostory, kde je potřeba časté ruční ovládání. Je zvláště ceněn v systémech, kde je dodržování kvality vody zásadní, například v městském vodovodu nebo komerčních potrubních systémech. Tělo z mosazi s niklovým povlakem zaručuje odolnost proti korozi a dlouhodobou spolehlivost ve vlhkém prostředí.
Technické parametry
| Materiál | mosaz CW617N ATEST s niklovým povlakem pro pitnou vodu |
|---|---|
| Teplota provozu | -20 °C |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 1,25 kg |
| Kód | 8364R009 |
| Značka | IVAR |
PN16 znamená, že klapka vydrží maximální pracovní tlak 16 bar při standardních teplotách, což ji činí vhodnou pro střední tlakové aplikace. Rozsah provozních teplot -20°C až +120°C umožňuje její funkci jak v chladné, tak v teplé vodě. Konstrukce z mosazi CW617N je kompatibilní s normami pro pitnou vodu, což zajišťuje bezpečnost v systémech s pitnou vodou.
Montáž a připojení
Tato klapka je navržena pro spojení závit vnitřní-vnější (FM), což vyžaduje přesné zarovnání mužského a ženského konce při montáži. Páčkový ovladač by měl být umístěn pro snadné přístup a ovládání. Před montáží zkontrolujte, zda je potrubí čisté a bez nečistot, aby nedošlo k poškození těsnící plochy. Ujistěte se, že je klapka plně otevřená před utažením, aby nedošlo k uvíznutí. Mezi klapkou a svařovacími body musí být minimální volný prostor 20 cm, aby nedošlo k deformaci způsobené teplem. Běžné chyby zahrnují přetížení spojení nebo pokus o ovládání klapky pod tlakem, což může vést k poškození těsnění nebo úniku.
Kompatibilita a příslušenství
Klapka je kompatibilní se standardními potrubními systémy s FM závitovým připojením. Pro instalace vyžadující další řízení nebo automatizaci je třeba zvlášť získat pohony nebo motorové řízení. K montáži nejsou potřeba zvláštní nástroje, ale může se použít momentový klíč, aby bylo zajištěno správné utažení. Pro tento model nejsou specifikovány žádné související produkty.
Technický pozadí pro projektanty
Princip fungování spočívá ve sférickém disku s otvorem, který se při otevření zarovná s tokem a při uzavření ho blokuje. Zvláštní tvar koule a těsnícího profilu zmenšuje plochu kontaktu a tření, což minimalizuje opotřebení a zajišťuje hladké ovládání. Tělo z mosazi CW617N s niklovým povlakem nabízí vysokou mechanickou pevnost a odolnost proti korozi, zatímco těsnící materiál je navržen tak, aby udržoval svou integritu v průběhu času. Klapka se integruje přímo do potrubního systému bez potřeby dalších přírub. Doba trvanlivosti závisí na správné montáži, vyhýbání se mechanickému namáhání těla a udržování zarovnání potrubí.
Údržba a provoz
Po instalaci klapka nepotřebuje pravidelnou údržbu. Aby se zabránilo usazování usazenin, doporučuje se provést plný cyklus otevírání a uzavírání alespoň jednou za šest měsíců. Klapku nesmí být po instalaci demontována nebo znovu sestavena, protože to by poškodilo těsnění a zrušilo záruku. V případě poškození mimo páčku nebo ovladač je třeba nahradit celou jednotku. Ujistěte se, že klapka není vystavena teplotám vyšším než 185°C, protože to může způsobit deformaci nebo selhání.
Nejčastější otázky
Může být IVAR 8364R009 použit ve systémech s teplou vodou?
Ano, je určen pro provoz až do +120°C, což ho činí vhodným pro aplikace s teplou vodou.
Je možné nahradit páčkový ovladač zvlášť?
Páčkový ovladač lze nahradit zvlášť, pokud je tělo nepoškozené a neporušené.
Může být tato klapka použita v tlakových zavlažovacích systémech?
Ano, je určená pro PN16 a vydrží tlak až 16 bar, což ji činí vhodnou pro zavlažování a podobné aplikace.
Co dělat, pokud se klapka při provozu stane tuhá?
Pokud dojde ke ztuhnutí, může to znamenat usazeniny. Klapku je třeba provést plným cyklem pohybu. Pokud zůstane problém, je třeba ji nahradit kvůli neúdržbě.
Doplňkové parametry
| Kategorie: | Vnitřní-vnější páčky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.25 kg |
| Rozměr závitu: | 2" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | niklovaná mosaz CW617N ATEST na pitnou vodu |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:07:48 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
