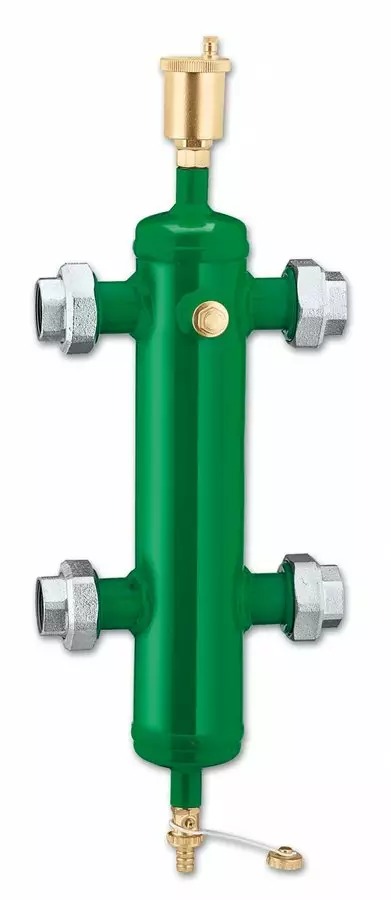

Hydraulický vyvažovač tlaku IVAR E60 6/4 palce

Detailní popis produktu

Hydraulické vyvažovače tlaku jsou zásadní komponenty v moderních otopných soustavách, zejména v konfiguracích s více smyčkami, kde udržování vyváženého tlaku mezi různými okruhy je kritické. Instalatéři pracující na otopných soustavách pro bytové, obchodní a průmyslové aplikace často potkávají situace, kdy nerovnoměrné rozdělení tlaku může vést ke snížení účinnosti, hluku a zkrácení životnosti systému. Toto zařízení se běžně používá v kotelových soustavách, bytových otopných jednotkách a centrálních otopných instalacích, aby zajistilo stabilní provoz a rovnoměrné rozdělení tepla.

Správné vybrání a instalace vyvažovače tlaku je zásadní pro výkon systému. Model IVAR E60 je navržen tak, aby zvládl běžné podmínky otopných soustav, včetně vysokých průtoků a zvýšených teplot. Běžně se instaluje mezi různými okruhy nebo mezi kotlem a distribučním rozdělovačem, aby vyrovnal tlak a zabránil přetížení konkrétních komponent. Velikost připojení 6/4 palce umožňuje integraci do široké škály systémových rozvrhů, zatímco kapacita průtoku 6000 l/h zajišťuje kompatibilitu s většími instalacemi.

Technické parametry

Prováděcí teplota +110 °C znamená, že zařízení je vhodné pro aplikace s vysokou teplotou, jako jsou ty zahrnující kondenzační kotle nebo systémy s dlouhými potrubními trasy. Jmenovitý tlak PN 10 znamená, že vyvažovač je navržen pro standardní tlaky v otopných soustavách, což jej činí vhodným pro většinu bytových a obchodních instalací. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby bylo zajištěno, že zařízení dokáže zvládnout tepelné a hydraulické požadavky systému bez selhání.

Instalace a připojení

Instalace IVAR E60 vyžaduje pečlivou pozornost k velikosti připojení 6/4 palce. Zařízení by mělo být namontováno v místě, které umožňuje snadný přístup k odtokovému/odplachovému ventilu a vzduchovému ventilu. Strana vstupu (6 palců) se připojuje k hlavnímu okruhu, zatímco strana výstupu (4 palce) se připojuje k sekundárnímu okruhu nebo rozdělovači. Je důležité ověřit, že všechna připojení jsou správně utěsněna a že zařízení je namontováno v správné poloze, aby bylo možné zajistit správné odvzdušnění a odtok. Běžné chyby instalace zahrnují nesprávnou orientaci, nedbalé upevnění montážního materiálu a nedostatečné utěsnění připojení, což může vést k únikům nebo snížení výkonu.

Kompatibilita a příslušenství

Model IVAR E60 je kompatibilní se standardními komponentami otopných soustav, jako jsou kotle, oběhová čerpadla a distribuční rozdělovače. Balíček obsahuje všechny potřebné komponenty pro instalaci, včetně těla, odtokového/odplachového ventilu, automatického vzduchového ventilu, montážního materiálu a tepelné izolace. Pro základní instalaci nejsou potřeba žádná další příslušenství. Zařízení je navrženo pro integraci do systémů, které vyžadují vyvažování tlaku mezi různými okruhy, což jej činí vhodným jak pro nové instalace, tak pro modernizace systémů.

Technický pozadí pro projektanty

Model IVAR E60 funguje tak, že umožňuje omezený průtok mezi různými okruhy, aby vyrovnal tlak. Zařízení je vyrobeno z epoxidově natřené oceli s povrchovou úpravou pro zvýšení odolnosti proti korozi. Tato volba materiálu zajišťuje odolnost v prostředí s vysokou teplotou a kompatibilitu s běžnými otopnými tekutinami. Tepelná izolace zahrnutá v balíčku pomáhá snížit tepelné ztráty a zlepšit účinnost systému. Výkon zařízení je ovlivněn celkovým návrhem systému, včetně počtu okruhů, průměrů potrubí a specifikací čerpadel. Správná integrace do systému je zásadní pro maximalizaci účinnosti a životnosti.

Služba a provoz

Doporučuje se pravidelné kontrolování IVAR E60, aby byl zajištěn pokračující výkon. Odtokový/odplachový ventil by měl být kontrolován na případné zácpy a automatický vzduchový ventil by měl být ověřen vzhledem k jeho správné funkci. V technických datech nejsou uvedeny konkrétní intervaly servisu, ale pravidelné vizuální kontroly a funkční testy jsou vhodné. Pokud zařízení ukazuje známky úniku nebo sníženého výkonu, mělo by být odpojeno a prozkoumáno na poškození nebo opotřebení. Tepelná izolace by měla být také kontrolována na její integritu, aby bylo zabráněno tepelným ztrátám a udržováno efektivní fungování systému.

Nejčastější otázky

Může být IVAR E60 použit v systémech s kondenzačními kotli?
Ano, zařízení je vhodné pro použití s kondenzačními kotli díky své provozní teplotě +110 °C, která pokrývá typické teplotní rozsahy těchto systémů.

Je IVAR E60 vhodný pro vysokotlaké otopné systémy?
Ne, zařízení má tlakovou třídu PN 10, což je vhodné pro standardní tlaky otopných systémů, ale ne pro vysokotlaké aplikace.

Může být IVAR E60 namontován ve svislé poloze?
Ano, zařízení lze namontovat ve svislé poloze, ale je důležité zajistit, že odtokový/odplachový ventil a vzduchový ventil jsou správně umístěny pro správnou funkci.

Je pro IVAR E60 potřeba další izolace?
Ne, zařízení přichází s tepelnou izolací jako součástí balíčku, která je pro většinu instalací postačující.
