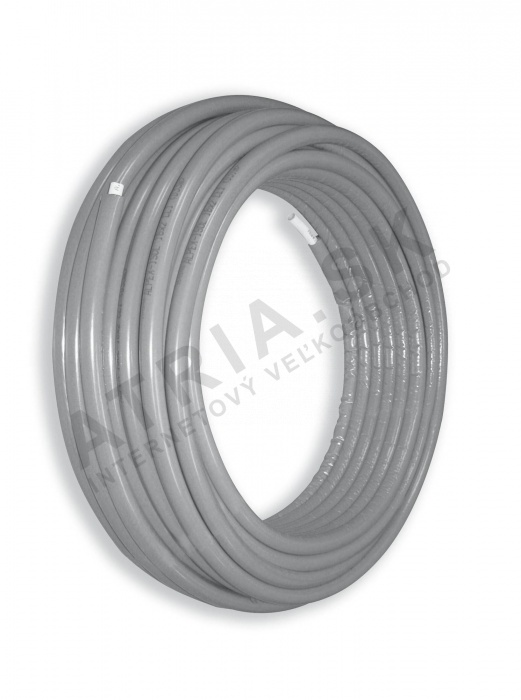

IVAR Alpex Isol disk 16 x 2; 9 mm, 806171950 IVAR.ALPEX ISOL

Detailní popis produktu

Tato trubka PEX-AL-PEX je vhodná pro instalaci v bytových, komerčních a průmyslových budovách. Často se používá v systémech podlahového vytápění, radiátory a vodovody teplé vody. Trubka umožňuje jak předem vyrobené, tak montáž na místě v závislosti na zvoleném způsobu připojení. Její tepelná izolace snižuje ztráty tepla a udržuje konstantní teplotu v systému.

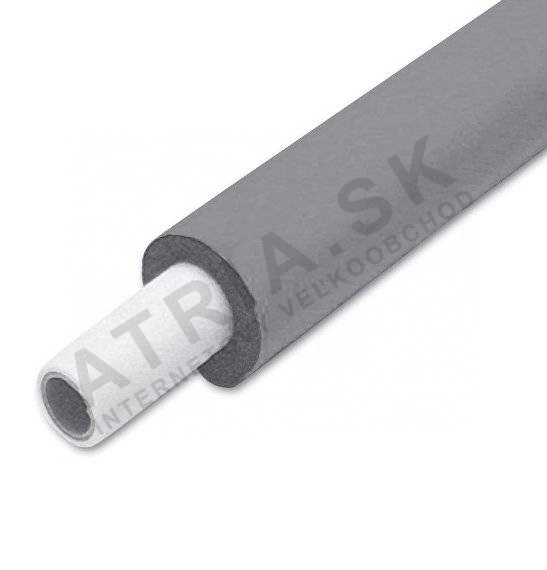

Izolační plášť je vyroben z nízkomolekulárního polyetylenu s ochrannou vrstvou, což zajišťuje mechanickou odolnost a odolnost vůči vnějším vlivům. Jádro je složeno z vnější vrstvy z kříženého polyetylenu, střední vrstvy z hliníku pro strukturní stabilitu a vnitřní vrstvy z polyetylenu. Tato kombinace poskytuje flexibilitu, odolnost proti zahuštění a dlouhodobou funkčnost v tlakových systémech.

Technické parametry

Materiál	Trubky z polyetylenu
Pracovní teplota	+95 °C
Nominální tlak	PN 10
Typ trubky	PEX-AL-PEX
EAN	8056325035977
Hmotnost	0,148 kg
Kód	806171950
Značka	IVAR

Mezní pracovní teplota +95 °C znamená, že trubka je vhodná pro centrální vytápění a systémy teplé vody, ale ne pro průmyslové aplikace s vysokou teplotou. Nominální tlak PN 10 ukazuje, že je vhodná pro běžné bytové a lehké komerční tlakové úrovně. Konstrukce PEX-AL-PEX zajišťuje rozměrovou stabilitu a odolnost vůči tepelnému roztažení v průběhu času.

Montáž a připojení

Tuto trubku lze připojit pomocí šroubení řady IVAR.TA nebo IVAR.RA nebo pomocí stlačovacích spojek jako jsou ty v řadě IVAR.PT a IVAR.PPSU. Proces připojení vyžaduje pečlivé zarovnání a správné nástroje, aby byl spoj těsný. Před montáží zkontrolujte, zda izolační plášť není poškozený a zda trubka nemá zahuštění nebo zakřivení, které by mohly omezit průtok. Instalatéři by měli také potvrdit, že tloušťka izolačního pláště zůstává neporušená při řezání a že řezaný konec je vyčištěný před připojením jakýchkoli šroubení. Běžné chyby zahrnují nesprávnou kalibraci nástrojů, což může vést k nedokonalému těsnění, a nesprávný poloměr ohýbání, který může poškodit integritu trubky. Vždy trubku podpírejte podél její délky, aby nedocházelo ke svislému poklesu a udržovala se rovnoměrná rozdělení zátěže.

Kompatibilita a příslušenství

Trubka je kompatibilní s šroubením řady IVAR.TA, IVAR.RA a stlačovacími šroubeními řady IVAR.PT a IVAR.PPSU. K dokončení systému mohou být potřeba další komponenty, jako jsou ventily, rozdělovače a izolační pásky, v závislosti na návrhu instalace. Příslušenství by mělo být získáno od téže výrobce, aby byla zajištěna plná kompatibilita a integrita systému.

Technický pozadí pro projektanty

Konstrukce PEX-AL-PEX kombinuje flexibilitu kříženého polyetylenu s tuhostí hliníkové vrstvy, což zajišťuje rovnováhu mezi tepelnou účinností a mechanickou pevností. Izolační plášť minimalizuje ztráty tepla a zabrání kondenzaci na vnější straně. To z ní dělá ideální volbu pro systémy, kde je kritická energetická účinnost a omezené místo. Princip fungování spočívá v rovnoměrném rozdělení tepla v potrubní síti, přičemž se udržuje hydraulická rovnováha.

Služba a provoz

Během provozu se doporučuje pravidelně kontrolovat stav spojů a izolace. Zkontrolujte, zda na izolačním plášti není známek opotřebení, poškození nebo změny barvy. Ujistěte se, že všechny spoje jsou bezpečné a že neexistuje viditelná netěsnost. Pokud je trubka vystavena slunci nebo extrémním podmínkám, mohou být potřeba dodatečné ochranné opatření. V dokumentaci nejsou uvedeny konkrétní intervaly pro servis.

Nejčastější otázky

Lze tuto trubku použít v obou systémech – vytápění i pitná voda?
Ano, trubka je vhodná pro radiátory a distribuci teplé vody díky své konstrukci a materiálovým vlastnostem.

Jaké nástroje jsou potřeba pro stlačovací spojky?
Vyžaduje se certifikovaný stlačovací nástroj navržený pro řadu IVAR.PT a IVAR.PPSU, aby byl zajištěn beznetěsný spoj.

Je možné odstranit izolační plášť po instalaci?
Ne, izolační plášť je součástí dokončené instalace a neměl by být odstraněn, pokud není nutné provést opravu nebo údržbu.

Lze tuto trubku ohýbat ručně bez nástrojů?
Není doporučeno. Ohýbání by mělo být provedeno pomocí schváleného potrubního ohýbače, aby byl zachován správný poloměr a zabráněno deformaci struktury.
