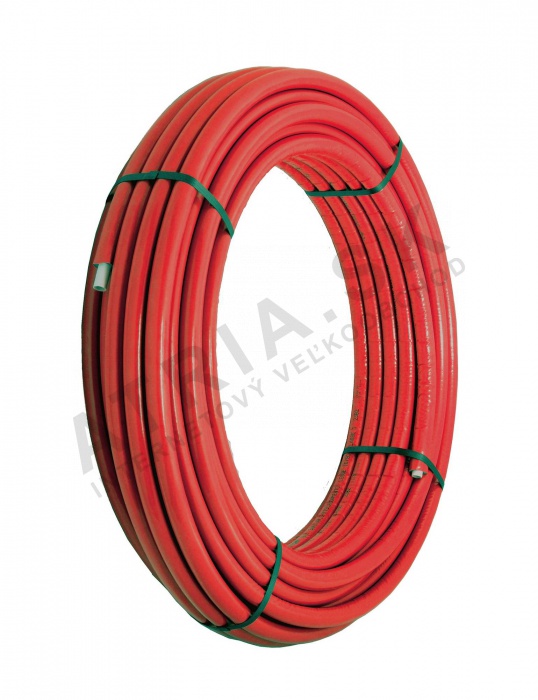

IVAR Turatec - MH, 16 x 2, 73116225 IVAR.TURATEC-MH

Detailní popis produktu

Tento polyetylenový spirál se běžně používá v bytových i komerčních otopných soustavách pro rozdělení tepla prostřednictvím podlahového vytápění nebo otopných těles. Je vhodný pro nové instalace i rozšíření soustavy, kde jsou vyžadovány spolehlivé a trvanlivé potrubní spojení. Spirál se obvykle instaluje do suchých a polosuchých prostor, jako jsou systémy podlahového vytápění, kde je termální stabilita a odolnost proti tepelnému cyklování zásadní. Materiál a parametry tlaku zajišťují kompatibilitu se standardními tlaky a teplotami otopných soustav.

Spirál je dodáván v rolce o délce 50 m, což umožňuje efektivní instalaci do středně velkých systémů. Instalace zahrnuje rozvinutí spirálu a jeho připojení k systému pomocí stlačování nebo stlačovacích spojek. Systém musí být navržen tak, aby zohlednil tepelné dilatace a kontrakce polyetylenového materiálu, čímž se zaručí dlouhodobá funkčnost a bezneteková provozní spolehlivost.

Technické parametry

Jmenovitý tlak PN 10 při 70 °C vyjadřuje kontinuální pracovní tlak, který spirál vydrží za běžných podmínek. Při 95 °C platí stejný jmenovitý tlak pouze pro krátkodobou provozní situaci, například při spouštění systému nebo krátkodobých teplotních špičkách. Tyto parametry jsou zásadní pro určení vhodnosti spirálu pro konkrétní návrh systému a zajištění, že během provozu nebudou překročeny limity tlaku a teploty.

Instalace a připojení

Instalace spočívá v rozvinutí spirálu a jeho připojení k systému pomocí stlačovacích nástrojů s IVAR TA nebo RA spojkami nebo stlačovacích nástrojů s IVAR PT stlačovacími spojkami. Velikost připojení je určena návrhem systému a musí být ověřena před instalací. Montér musí zajistit, že spojky jsou správně dosedlé a že stlačovací nebo stlačovací operace byly provedeny podle pokynů výrobce. Běžné chyby zahrnují použití nesprávných stlačovacích kalibrů, nedostatečný stlačovací tlak nebo nekontrolu rovnosti spojky a potrubí před konečným utažením. Po instalaci by měl být systém zkontrolován tlakovou zkouškou, aby byla ověřena integrita spojení.

Kompatibilita a příslušenství

Tento spirál je kompatibilní s IVAR TA a RA stlačovacími spojkami a s IVAR PT stlačovacími spojkami. Pro instalaci je nutné použít příslušné stlačovací nebo stlačovací nástroje. Větší systémy mohou vyžadovat dodatečné příslušenství, jako jsou dilatační smyčky nebo kompenzační zařízení, která zohlední pohyb materiálu při teplotních změnách. Související produkty zahrnují IVAR TA a RA stlačovací spojky i IVAR PT stlačovací spojky, které jsou základem pro beznetekové a bezpečné spojení.

Technický pozadí pro projektanty

Polyetylenový materiál použitý v tomto spirálu poskytuje flexibilitu a odolnost proti tepelné dilataci, což z něj dělá vhodný materiál pro aplikace podlahového vytápění. Vnitřní struktura zahrnuje vrstvu polyetylenu, vrstvu hliníkového armování a vnější ochrannou vrstvu polyetylenu. Tato kombinace zajišťuje mechanickou pevnost a tepelnou vodivost, přičemž je zachována flexibilita. Systém musí být navržen tak, aby zohlednil koeficient tepelné roztažnosti materiálu, aby se minimalizovalo namáhání na spojeních. Doba trvanlivosti a účinnost systému závisí na správné instalaci, správném řízení tlaku a teploty a použití kompatibilních spojek a příslušenství.

Služba a provoz

Během provozu by měl být systém sledován vzhledem ke kolísání tlaku a teploty. Spirál nevyžaduje pravidelnou údržbu, ale doporučuje se pravidelné kontrolování netěků a integrity spojení. Pokud systém bude vystaven teplotám nad jmenovité limity, může to ovlivnit jeho dlouhodobou funkčnost. Nepředpokládají se žádné konkrétní intervaly údržby, pokud to nevyžaduje celkový plán údržby systému.

Nejčastější otázky

Může být spirál IVAR Turatec - MH připojen k IVAR PT stlačovacím spojkám?
Ano, spirál je kompatibilní s IVAR PT stlačovacími spojkami. Stlačovací spojka musí být aplikována podle pokynů výrobce, aby bylo zajištěno bezpečné spojení.

Jaká je maximální provozní teplota pro trvalý provoz?
Spirál je určen pro trvalý provoz při 70 °C. Při 95 °C platí stejný jmenovitý tlak pouze pro krátkodobý provoz.

Je spirál vhodný pro systémy podlahového vytápění?
Ano, spirál se běžně používá v systémech podlahového vytápění díky své flexibilitě a termální stabilitě.

Jaké nástroje jsou potřeba pro instalaci?
Pro stlačování jsou potřeba IVAR TA nebo RA stlačovací nástroje. Pro stlačovací spojky je nutné použít IVAR PT stlačovací nástroje. Musí být vybrán správný nástroj podle typu spojky.
