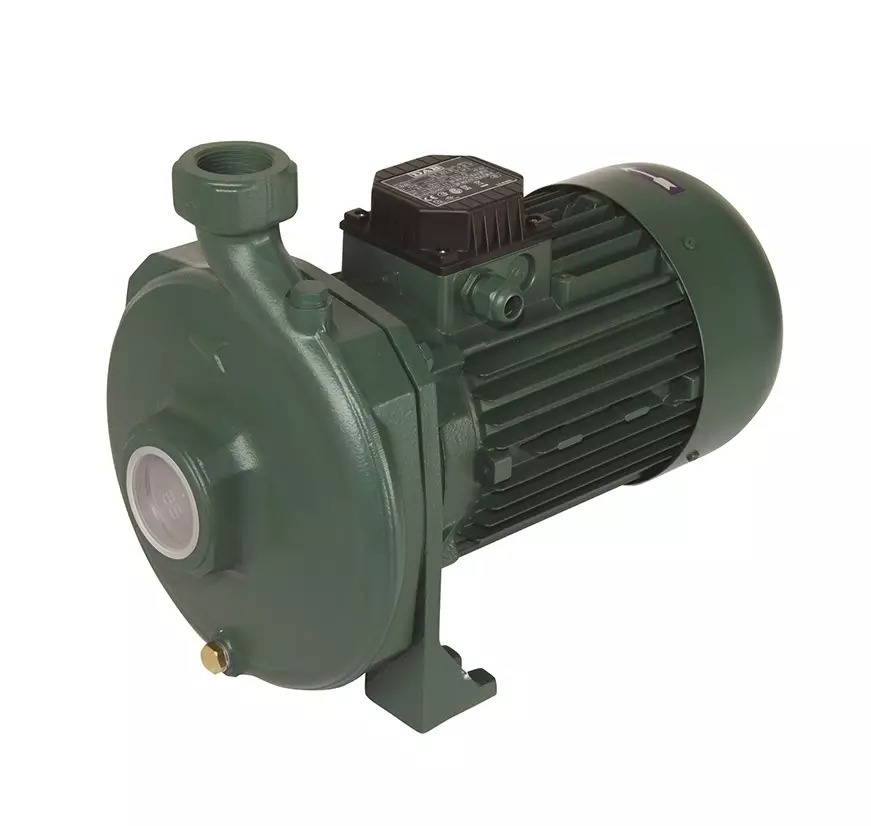

K 30/70 T Jednostupňové odstředivé čerpadlo s jedním lopatkovým kroužkem

Detailní popis produktu

Jednostupňové odstředivé čerpadlo K 30/70 T se často používá v průmyslových a komerčních aplikacích, kde je vyžadováno spolehlivé přepravování čistých, neagresivních kapalin. Často se instaluje do topných systémů, oběhových smyček a vodovodních systémů v budovách, jako jsou továrny, skladovny a komerční prostory. Čerpadlo je navrženo pro integraci do systémů, které vyžadují stálý průtok neviskózních, necrystalizujících kapalin s vlastnostmi podobnými vodě. Instalatéři často pracují s tímto čerpadlem v aplikacích, kde čerpaná média jsou bez pevných částic a abraziv, a kde provozní prostředí vyžaduje vysokou úroveň těsnosti a ochrany proti prachu a vniknutí vody.

Jako jednostupňové horizontální odstředivé čerpadlo je K 30/70 T vhodné pro systémy s průměrnými požadavky na výšku tlaku a pro nepřetržitý provoz. Často se používá spolu s roztažnými nádržemi, výměníky tepla a regulačními ventily v uzavřených systémech. Čerpadlo není vhodné pro použití s agresivními nebo chemicky reaktivními médii, nebo pro aplikace s vysokou viskozitou nebo s usazeninami. Rozsah provozních teplot čerpané kapaliny je klíčovým faktorem při určování vhodnosti čerpadla pro konkrétní instalaci.

Technické parametry

Mechanické těsnění z uhlíka a keramiky zajišťuje vysokou úroveň těsnosti a odolnosti proti opotřebení, což ho činí vhodným pro dlouhodobý provoz s čistými kapalinami. Stupeň ochrany IP44 znamená ochranu proti prachu a stříkající vodě, což je důležité pro instalace v prostředích, kde může být čerpadlo vystaveno vlhkosti. Trvanlivost izolace F zajišťuje, že motor může pracovat při vyšších teplotách bez degradace izolačních vlastností. Tyto parametry jsou klíčové pro určení vhodnosti čerpadla pro konkrétní systémové podmínky a pro zajištění souladu s příslušnými bezpečnostními a výkonovými normami.

Instalace a připojení

Instalace čerpadla K 30/70 T vyžaduje pečlivé zarovnání čerpadla s potrubím a pevné upevnění na stabilní základ, aby se zabránilo vibracím a vybočení. Čerpadlo se připojuje pomocí šroubení nebo závitových spojek v závislosti na návrhu systému. Přívodní a odtokové připojení jsou rozměrově upravena podle průtoku systému. Je důležité zajistit, že potrubí je správně podporováno a že čerpadlo je instalováno s nezpětným ventilem, aby se zabránilo návratu kapaliny. Běžné chyby při instalaci zahrnují nesprávné zarovnání, nedostatečnou podporu potrubí a nedostatek instalace požadovaných ochranných zařízení pro motor.

Před uvedením do provozu by měl instalatér ověřit správnou orientaci čerpadla, integrity mechanického těsnění a přítomnost vestavěné tepelné ochrany pro jednofázové verze. Pro trojfázové motory je nutné nainstalovat vnější ochranné zařízení proti přetížení. Čerpadlo by mělo být otestováno na netěsnosti a zkontrolováno na správnou funkci za zatížení. Teplota čerpané kapaliny musí být v rámci specifikovaného rozsahu, aby se zabránilo poškození čerpadlových komponent.

Kompatibilita a příslušenství

Čerpadlo K 30/70 T je kompatibilní s řadou systémových komponent, včetně roztažných nádrží, tlakových nádob a regulačních ventilů. Často se používá spolu s průtokoměry a tlakovými senzory pro monitorování systému. Pro jednofázové verze je vestavěná tepelná ochrana a kondenzátor pro standardní provoz. Pro trojfázové motory je však nutné přidat vnější ochranné zařízení proti přetížení do elektrického obvodu. Další příslušenství, jako jsou montážní závěsy, izolátory proti vibracím a izolační ventily, mohou být potřeba v závislosti na konkrétních požadavcích instalace.

Technický pozadí pro projektanty

Čerpadlo K 30/70 T pracuje na principu odstředivé síly generované lopatkovým kroužkem, který urychluje kapalinu a převádí kinetickou energii na tlakovou energii. Lopatkový kroužek může být radiální nebo radiálně axiální v závislosti na modelu a je vyroben z technického polymeru nebo litiny. Litinové tělo poskytuje vysokou mechanickou pevnost a odolnost proti opotřebení, zatímco polymerový lopatkový kroužek nabízí odolnost proti korozi a nižší hmotnost. Čerpadlo je navrženo pro integraci do uzavřených systémů, kde je kapalina neagresivní a má nízkou viskozitu. Doba životnosti a účinnost čerpadla jsou ovlivněny kvalitou čerpané kapaliny, provozní teplotou a údržbou mechanického těsnění a izolace motoru.

Čerpadlo je navrženo k provozu v určitém rozsahu průtoku a výšky tlaku, které je třeba zohlednit při návrhu systému. Teplotní rozsah čerpané kapaliny je klíčovým faktorem při určování vhodnosti čerpadla pro konkrétní aplikaci. Stupeň ochrany IP44 zajišťuje, že čerpadlo může být instalováno v prostředích, kde může být vystaveno stříkající vodě, ale není vhodné pro ponořené nebo vysokovlhké podmínky. Trvanlivost izolace F umožňuje motoru pracovat při vyšších teplotách bez degradace výkonu, což je důležité pro nepřetržitý provoz v průmyslových prostředích.

Údržba a provoz

Pravidelná kontrola mechanického těsnění je zásadní pro zajištění, že čerpadlo pokračuje v provozu bez úniku. Těsnění by mělo být kontrolováno na známky opotřebení nebo poškození a případně vyměněno. Motor by měl být kontrolován na přehřátí a tepelné ochranné zařízení by mělo být otestováno, aby fungovalo správně. Čerpadlo by mělo být provozováno v rámci specifikovaného teplotního rozsahu, aby se zabránilo poškození lopatkového kroužku a těla. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná údržba, aby byla zajištěna dlouhodobá spolehlivost a výkon.

Při provozu by mělo být čerpadlo monitorováno na neobvyklé hluky, vibrace nebo změny průtoku, které mohou signalizovat mechanické nebo elektrické problémy. Čerpadlo by mělo být vypnuto a prohlédnuto, pokud se objeví některé z těchto příznaků. Elektrické připojení by mělo být kontrolováno na pevnost a integrity izolace, zejména v prostředích s vysokou vlhkostí nebo teplotními kolísáními. Čerpadlo by nemělo být provozováno bez nainstalovaných požadovaných ochranných zařízení, protože to může vést k selhání motoru nebo bezpečnostním rizikům.

Nejčastější otázky

Může být čerpadlo K 30/70 T použito s kapalinami o teplotě vyšší než 50°C?
Ano, ale pouze pokud je teplota kapaliny v rozsahu -15°C až +110°C, což platí pro jiné modely této řady.

Je čerpadlo K 30/70 T vhodné pro použití s agresivními nebo chemicky reaktivními kapalinami?
Ne, čerpadlo je navrženo pro neagresivní, nekoroziční kapaliny s vlastnostmi podobnými vodě. Není vhodné pro chemicky reaktivní nebo abrazivní média.

Jaký typ ochrany motoru je potřeba pro trojfázovou verzi čerpadla K 30/70 T?
Pro trojfázové motory je nutné nainstalovat vnější ochranné zařízení proti přetížení, protože čerpadlo neobsahuje vestavěnou ochranu pro tuto verzi.

Může být čerpadlo K 30/70 T použito v ponořených aplikacích?
Ne, stupeň ochrany IP44 poskytuje ochranu proti stříkající vodě, ale ne proti ponoření. Čerpadlo není navrženo pro použití v plně ponořených prostředích.
