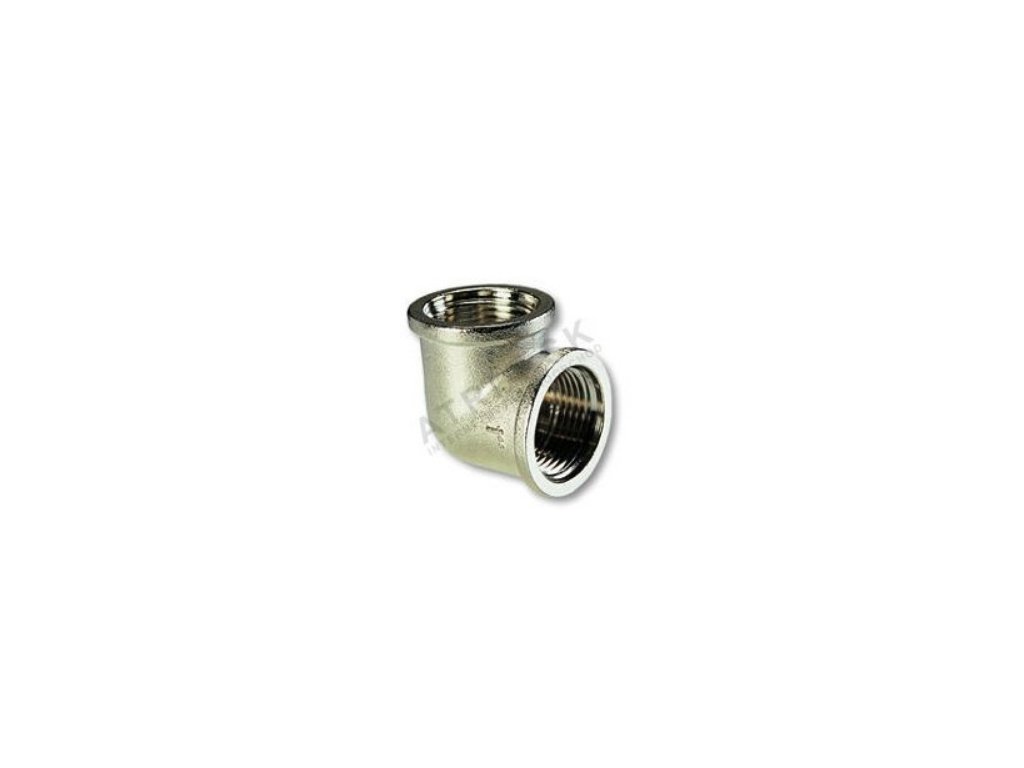

Ohyb, 3/4 palce F x 3/4 palce F IVAR.RF 810 N
Kód: 501307Související produkty
Detailní popis produktu
Ohyby jsou základními komponentami při instalaci otopných, potrubních a sanitárních systémů, umožňují změny směru potrubí. Tento 3/4 palce ohyb se často používá v bytových i komerčních budovách, kde jsou vyžadovány spolehlivé a odolné spoje. Montéři často setkávají s těmito armaturami v systémech, kde je flexibilita a odolnost proti korozi klíčová, například v podlahovém vytápění, oběhových okruzích teplé vody a centrálním vytápění. Konstrukce z niklově povlakované mosazi zajišťuje kompatibilitu s různými kapalinami a prostředími, činí ho vhodným jak pro nové instalace, tak pro opravy systémů.
Správný výběr a instalace ohybů jsou klíčové pro udržení integrity a výkonu systému. Tento ohyb je navržen pro jmenovitý tlak až PN 10 a provozní teploty až 120 °C, činí ho vhodným pro systémy, kde dochází k běžné tepelné expanzi a kontrakti. Vnitřní závit umožňuje beznetěsné a bezpečné spojení, pokud je správně utažen vhodnými těsnícími materiály.
Technické parametry
| Materiál | niklově povlakovaná mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,114 kg |
| Kód | 501307 |
| Značka | IVAR |
Instalace a připojení
Instalace tohoto ohybu vyžaduje pečlivou přípravu konců potrubí, aby byl zajištěn čistý a přesný fit. Vnitřní závit musí být zarovnán s odpovídajícím vnějším závitem na potrubí nebo armatuře. Na mužský závit by měl být aplikován těsnící prostředek nebo PTFE pásko, aby se zabránilo únikům. Ohyb by měl být utažen pomocí klíče nebo potrubního šroubení, přičemž je třeba se vyhnout přetížení, které může poškodit závit nebo samotnou armaturu. Běžné chyby při instalaci zahrnují použití nesprávných těsnících materiálů, špatné zarovnání ohybu a nedostatečnou kontrolu integrity spojení po instalaci.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní se standardními 3/4 palce vnitřními závitovými armaturami a potrubími. Často se používá spolu s jinými armaturami, jako jsou přímé přechody, spojky a ventily, k vytvoření kompletního potrubního systému. Pro instalace vyžadující větší flexibilitu mohou být použity expanzní články nebo flexibilní hadice v kombinaci s tímto ohybem. Při objednávce se ujistěte, že jsou zahrnuty všechny potřebné armatury a těsnící materiály, aby byla instalace úspěšná.
Technický pozadí pro projektanty
Ohyb slouží k přesměrování toku kapaliny nebo páry v systému. Materiál niklově povlakovaná mosaz CW617N poskytuje rovnováhu mezi pevností, odolností proti korozi a tepelnou vodivostí, činí ho vhodným pro širokou škálu aplikací. Vnitřní závit umožňuje beznetěsné a bezpečné spojení, zatímco niklový povlak zvyšuje odolnost proti oxidaci a opotřebení. Provozní teplota a tlak jsou určeny vlastnostmi materiálu a návrhem armatury. Správná integrace do systému vyžaduje zvážení tepelné expanze, tokových dynamik a potřeby pravidelné údržby pro zajištění dlouhodobého výkonu.
Služba a provoz
Doporučuje se pravidelná kontrola ohybu a jeho spojení, aby byl zajištěn bezproblémový provoz. Zkontrolujte případné netěsnosti, korozi nebo opotřebení, zejména na závitových spojích. Pokud byly zjištěny jakékoliv problémy, armatura by měla být ihned vyměněna, aby se zabránilo selhání systému. Nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se kontrolovat ohyb během pravidelné údržby systému. Zajištění, že systém je správně vyčištěn a vypuštěn, může zabránit usazování usazenin a vodního kamene, které mohou ovlivnit výkon armatury v průběhu času.
Nejčastější otázky
Může být tento ohyb použit v centrálním vytápění?
Ano, tento ohyb je vhodný pro centrální vytápění, protože je schopen pracovat při teplotách až 120 °C a jmenovitém tlaku PN 10.
Je tento ohyb kompatibilní s měděným potrubím?
Ano, vnitřní závit tohoto ohybu umožňuje bezpečné spojení s měděným potrubím stejného průměru, pokud se použijí vhodné těsnící materiály.
Může být tento ohyb použit v systému teplé vody?
Ano, provozní teplota +120 °C činí tento ohyb vhodným pro systémy teplé vody, pokud nejsou překročeny tyto limity.
Jaký je maximální tlak, který tento ohyb vydrží?
Tento ohyb je schopen vydržet jmenovitý tlak PN 10, což je vhodné pro většinu domácích a lehce komerčních aplikací.
Doplňkové parametry
| Kategorie: | Kolena |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.114 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:15 |
