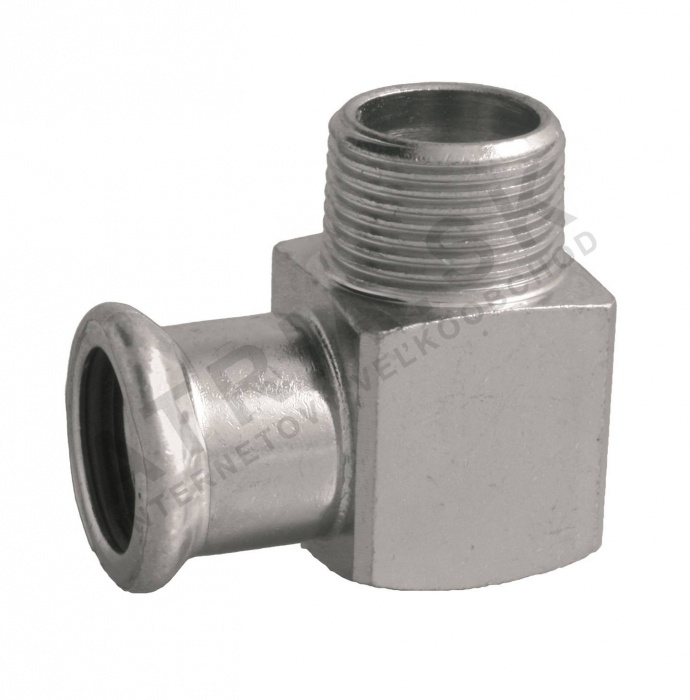

Ohyb 90° - vnějším závitem, 18 x R 1/2 IVAR.IVC31
Kód: IVC31.1812Související produkty
Detailní popis produktu
Tento 90° ohyb se často používá ve centrálních vytápěcích systémech, hasicích vodovodech a průmyslových aplikacích, kde je potřeba bezpečné, netěsné spojení. Je vhodný pro uzavřené tlakové systémy a lze jej integrovat do systémů pracujících s suchým vzduchem, inertními plyny nebo vodními médi. Ohyb je navržen pro použití s nástroji pro montáž do nýtování a určen pro instalaci bez potřeby svařování nebo závitování. Je zvlášť užitečný v aplikacích, kde jsou prostorové omezení a vyžaduje se změna směru potrubí.
Typické prostředí pro instalaci zahrnuje obytné a komerční budovy, průmyslové závody a solární systémy. Ohyb se často používá spolu s dalšími komponenty pro montáž do nýtování, aby vznikla robustní a efektivní potrubní síť. Jeho kompaktní design a jednoduchá instalace z něj dělají oblíbenou volbu pro odborníky pracující v oblasti klimatizace, kanalizace a požární ochrany.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokým tlakům až do | 16 bar |
| Hmotnost | 0,132 kg |
| Kód | IVC31.1812 |
| Značka | IVAR |
Instalace a spojení
Ohyb se instaluje pomocí nástrojů pro montáž do nýtování kompatibilních s čelistmi typu M. Spojení se vytvoří vložením potrubí do nýtovacího nástavce až do aktivačního indikátoru. Je důležité zajistit, že proces nýtování je kompletní a že indikátor je viditelný, aby bylo potvrzeno bezpečné spojení. Ohyb má vnější mužský závit (R 1/2) pro připojení k závitovým komponentám. Během instalace by měl montér ověřit, že EPDM těsnicí kroužek je správně umístěn a není poškozený. Běžné chyby zahrnují nedostatečnou hloubku nýtování, nesprávnou kalibraci nástroje a použití nekompatibilních nástrojů, což může ohrozit integritu spojení.Kompatibilita a příslušenství
Tento ohyb je kompatibilní s dalšími IVAR komponenty pro montáž do nýtování a lze jej použít v systémech s potrubími a nýtovacími nástavci o průměrech od 15 mm do 108 mm. Není certifikován pro použití s pitnou vodou. Pro instalaci je třeba mít k dispozici nástroje pro montáž do nýtování správné velikosti. Nejsou potřeba žádné další těsnící prostředky nebo nátěry, protože EPDM těsnicí kroužek poskytuje dostatečné těsnění, pokud je správně nýtován.Technický pozadí pro projektanty
Ohyb pracuje na principu mechanického stlačení, kdy nástroj pro montáž do nýtování deformuje nýtovací nástavec a vytvoří těsné, netěsné spojení. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození, zatímco EPDM těsnicí kroužek zajišťuje trvanlivé těsnění. Ohyb je navržen pro integraci do uzavřených tlakových systémů a může zvládat různá média, včetně vody, suchého vzduchu a inertních plynů. Doba životnosti a účinnost komponentu závisí na správné instalaci, správném systémovém tlaku a teplotě a na absenci agresivních médi, která by mohla v průběhu času degradovat materiály.Služba a provoz
Ohyb vyžaduje žádnou pravidelnou údržbu za normálních provozních podmínek. Je však důležité pravidelně kontrolovat spojení na známky úniku, zejména po instalaci nebo po změně systémového tlaku. Pokud dojde ke jakýmkoli potížím, mělo by být spojení znovu ověřeno pro správnou hloubku nýtování a stav těsnicího kroužku. Nejsou stanoveny žádné plánované termíny pro údržbu tohoto komponentu.Nejčastější otázky
Může být tento ohyb použit ve solárním vodovodním vytápěcí systému?
Ano, je vhodný pro potrubí solárních systémů, pokud provozní teplota nepřekročí +120 °C a systém není používán pro pitnou vodu.
Je kompatibilní s jinými systémy pro montáž do nýtování mimo IVAR?
Je specificky navržen pro použití s IVAR komponenty pro montáž do nýtování a může být nekompatibilní s jinými systémy bez ověření.
Může být ohyb použit ve hasicích systémech?
Ano, je vhodný pro hasicí vodovody, pokud systémový tlak a teplota zůstanou v rámci specifikovaných mezí.
Je možné nainstalovat tento ohyb bez nástroje pro montáž do nýtování?
Ne, ohyb vyžaduje nástroj pro montáž do nýtování kompatibilní s čelistmi typu M, aby bylo zajištěno bezpečné a netěsné spojení.
Doplňkové parametry
| Kategorie: | Přechodové koleno 90° s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.132 kg |
| Dostupnost: | Skladem nebo u dodavatele |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:25 |
