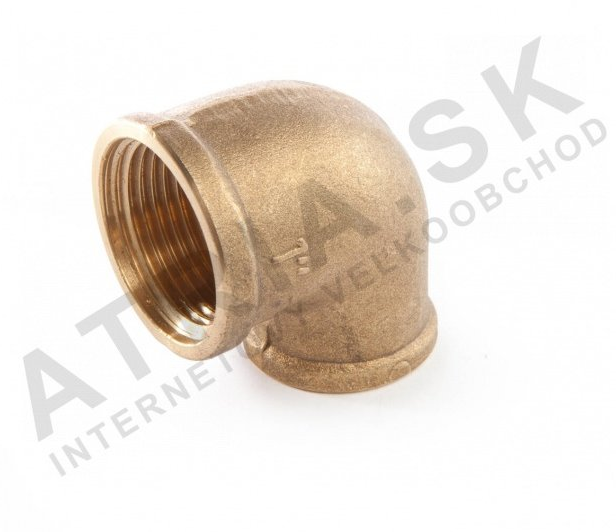

Ohyb FF 90 - 1 palce x 1 palce

Detailní popis produktu

Ohyby FF 90 jsou základními komponenty při instalaci vodních a topných systémů, zejména v bytových a komerčních budovách. Tyto adaptéry se používají k přesměrování toku vody nebo topného média pod pravým úhlem, čímž zajišťují efektivní rozložení potrubí. Instalatéři a montážní firmy často využívají tyto adaptéry v centrálních topných systémech, v potrubích pro teplou a studenou vodu a v průmyslových aplikacích, kde jsou vyžadovány spolehlivé a odolné spoje. Kompaktní a odolný design ohybu FF 90 umožňuje jeho montáž i v úzkých prostorech a zaručuje dlouhodobou funkčnost v různých konfiguracích systémů.

Při instalaci ohybů FF 90 je důležité zohlednit celkové rozložení systému a potřebu flexibilního uspořádání potrubí. Použití mosazných adaptéru jako tento zajišťuje kompatibilitu s různými materiály potrubí, včetně mědi a oceli, a umožňuje beznetěsné a bezpečné spojení. Tlaková třída PN 10 a odolnost vůči teplotám až do 120 °C zajišťují vhodnost tohoto adaptéru pro nízkotlaké i středotlaké aplikace, včetně těch s ohřátou vodou. Správné zarovnání a utažení závitových spojů je základním krokem k zabrání zatížení adaptéru a udržení integrity systému.

Technické parametry

Prov. teplota +120 °C a tlaková třída PN 10 jsou klíčovými faktory pro určení vhodnosti tohoto ohybu pro konkrétní aplikace. Tyto parametry zajišťují, že adaptéru dokáže vydržet tepelné a hydraulické požadavky typických vodních a topných systémů. Mosaz CW617N poskytuje odolnost proti korozi a zaručuje kompatibilitu s pitnou vodou, což z něj dělá vhodný prvek pro systémy, kde kvalita vody je důležitá.

Montáž a připojení

Montáž ohybu FF 90 zahrnuje jeho připojení ke závitovým koncům potrubí pomocí standardních potrubních kleští a závitového těsnícího prostředku. Rozměry 1 palce x 1 palce znamenají, že adaptéru je kompatibilní se standardními 1 palcovými závitovými potrubími. Je důležité zajistit, že závity jsou čisté a nepoškozené, před utažením adaptéru. Přetížení závitů by mělo být vyhýbáno, aby nedošlo k poškození nebo deformaci adaptéru. Běžné chyby při montáži zahrnují použití nesprávných těsnících prostředků nebo špatné zarovnání adaptéru, což může vést k netěsnostem nebo omezenému průtoku.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s širokou škálou materiálů potrubí a systémů, včetně mědi, oceli a dalších závitových adaptéru. Při montáži je nutné mít k dispozici závitový těsnicí prostředek nebo PTFE pásku, aby bylo zajištěno vodotěsné spojení. V závislosti na konfiguraci systému mohou být potřeba další adaptéry, jako jsou sjednocovací adaptéry nebo ventily. Pro tento model nejsou uvedeny konkrétní příslušenství.

Technický pozadí pro projektanty

Ohyb FF 90 funguje tím, že přesměruje tok vody nebo topného média pod pravým úhlem. Mosaz CW617N je vybrána pro svou mechanickou pevnost, odolnost proti korozi a vhodnost pro aplikace s pitnou vodou. Tlaková třída PN 10 znamená, že adaptéru je navržen pro jmenovitý tlak 10 bar, což je běžné pro mnoho vodních a topných systémů. Mezní provozní teplota +120 °C zajišťuje, že adaptéru může být použit v systémech s ohřátou vodou bez degradace. Integrace tohoto adaptéru do systému závisí na celkovém tlaku, teplotě a průtoku systému, stejně jako na kompatibilitě ostatních komponent v potrubí.

Údržba a provoz

Při provozu je důležité pravidelně kontrolovat spoje na známky netěsnosti nebo opotřebení. Pro tento model nejsou uvedena konkrétní intervaly údržby. Pokud je detekována netěsnost, měl by být adaptéru odstraněn a prohlédnut na poškození závitů nebo korozi. V případě podezření na vnitřní zácpu nebo degradaci by měl být adaptéru vyměněn, aby byla zajištěna účinnost a bezpečnost systému. Pravidelné vizuální kontroly a tlakové testy mohou pomoci identifikovat potenciální problémy, než vedou k selhání systému.

Nejčastější otázky

Může být tento ohyb použit v systémech s pitnou vodou?
Ano, materiál mosaz CW617N je certifikován pro použití s pitnou vodou, což z něj dělá vhodný prvek pro domácí a komerční systémy s vodou.

Je tento ohyb kompatibilní s měděnými potrubími?
Ano, mosazná konstrukce ohybu zajišťuje kompatibilitu s měděnými potrubími, za předpokladu, že velikosti a typy závitů odpovídají.

Jaká je maximální provozní teplota pro tento ohyb?
Ohyb je certifikován pro provoz při teplotách až do +120 °C, což z něj dělá vhodný prvek pro systémy s teplou vodou a topnými systémy.

Může být tento ohyb použit v systémech s vysokým tlakem?
Tlaková třída PN 10 znamená, že ohyb je vhodný pro systémy pracující při až 10 bar, což je běžné pro většinu vodních a topných aplikací.
