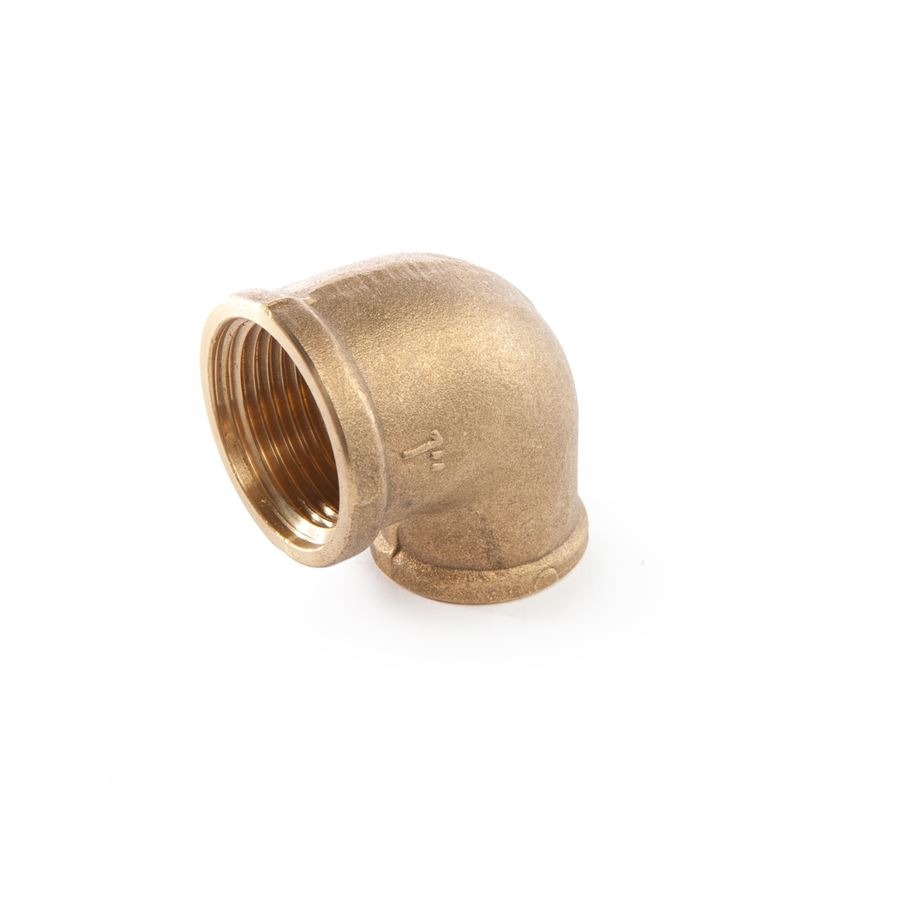

Ohyb FF 90 - 6/4 palce x6/4

Detailní popis produktu

Tento 90° ohyb plný průtok se běžně používá v otopných a sanitárních soustavách v bytových i komerčních budovách k přesměrování průtoku vody nebo jiných kapalin. Často se vyskytuje v centrálních otopných soustavách, distribuci teplé a studené vody a sanitárních instalacích. Přípojka je navržena k použití v soustavách, kde je potřeba změna směru bez omezení průtoku, což z ní dělá vhodnou volbu pro aplikace, kde je nutné minimalizovat pokles tlaku. Ohyb je určen k použití s šroubením a je kompatibilní s soustavami pracujícími za středního tlaku a teploty.

Instalatéři pracující na soustavách, které vyžadují změnu směru potrubí, najdou tento ohyb vhodný k integraci do měděných nebo ocelových potrubních systémů. Plný průtokový design zajišťuje, že vnitřní průměr ohybu je stejný jako u připojeného potrubí, což snižuje turbulence a udržuje efektivitu průtoku. To z něj dělá ideální volbu pro systémy, kde je konzistentní průtok kritický, například v podlahovém vytápění nebo obvodových teplých vodních okruzích.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Pracovní teplota	+120 °C
Nominální tlak	PN 10
Kód	1560G000808
Značka	IVAR

Ohyb je hodnocen nominálním tlakem PN10, což znamená, že je vhodný pro systémy pracující až do 10 bar. Maximální pracovní teplota je +120 °C, což z něj dělá vhodnou volbu pro teplou vodu a otopné aplikace. Materiál mosaz CW617N je certifikován pro použití s pitnou vodou, což zajišťuje dodržování relevantních standardů pro systémy s pitnou vodou. Tyto parametry jsou zásadní pro správné rozměrování a výběr, zejména při přizpůsobení ohybu podmínkám tlaku a teploty systému.

Montáž a připojení

Ohyb je navržen pro šroubení a měl by být instalován pomocí standardních technik šroubení potrubí. Velikost připojení je 6/4 palce, což odpovídá vnitřnímu průměru připojeného potrubí. Během montáže je důležité zajistit, že závity jsou čisté a bez nečistot, aby se zabránilo únikům. Před utažením by měl být na závitové části aplikován vhodný těsnicí prostředek nebo závitový pás. Ohyb by měl být správně zarovnán, aby se zabránilo napětí na připojeném potrubí. Běžné chyby při montáži zahrnují přetížení přípojky, které může poškodit závity, nebo nedostatečné vyčištění závitů před sestavením.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s měděnými a ocelovými potrubními systémy, které používají šroubení. Je určen k použití s dalšími IVAR přípojkami a komponenty stejného materiálu a hodnocení tlaku. Při montáži může být vhodné použít těsnicí prostředky nebo závitový pás, aby se zajistilo těsné připojení. K montáži nejsou potřeba žádné konkrétní příslušenství, ale doporučuje se mít k dispozici standardní sanitární nástroje pro šroubení a utažení.

Technický pozadí pro projektanty

Ohyb funguje jako komponent pro změnu směru v kapalinových systémech, umožňuje 90° otočení bez výrazného omezení průtoku. Plný průtokový design zajišťuje, že vnitřní průměr ohybu odpovídá připojenému potrubí, což minimalizuje turbulence a ztrátu tlaku. Mosaz CW617N je známá svou odolností proti korozi a mechanickou pevností, což z ní dělá vhodnou volbu pro použití v systémech s teplou i studenou vodou. Hodnocení PN10 znamená, že ohyb je vhodný pro systémy pracující za středního tlaku. Vlastnosti materiálu také zajišťují kompatibilitu s systémy s pitnou vodou, protože je certifikován pro použití s pitnou vodou.

Služba a provoz

Pro běžný provoz není tento ohyb vyžadován žádná konkrétní údržba. Je však důležité pravidelně kontrolovat připojení na známky úniku nebo koroze. Pokud jsou zjištěny jakékoliv problémy, měla by být přípojka prohlédnuta a, pokud je to nutné, vyměněna. Ohyb je navržen pro dlouhodobé použití za specifikovaných provozních podmínek a není vyžadováno žádné pravidelné servisní intervaly.

Nejčastější otázky

Může být tento ohyb použit v systému s domácí teplou vodou?
Ano, ohyb je hodnocen maximální pracovní teplotou +120 °C a je certifikován pro použití s pitnou vodou, což z něj dělá vhodnou volbu pro systémy s domácí teplou vodou.

Je ohyb kompatibilní s měděným potrubím?
Ano, ohyb je navržen k použití s měděnými potrubními systémy, které používají šroubení. Mosaz CW617N je kompatibilní s mědí a nebude způsobovat galvanickou korozi.

Jaký je maximální tlak, který ohyb může vydržet?
Ohyb je hodnocen nominálním tlakem PN10, což znamená, že je vhodný pro systémy pracující až do 10 bar.

Může být ohyb použit v otopném systému?
Ano, ohyb je vhodný pro použití v otopných systémech, kde je potřeba změna směru. Pracovní teplota +120 °C z něj dělá vhodnou volbu pro běžné otopné aplikace.
