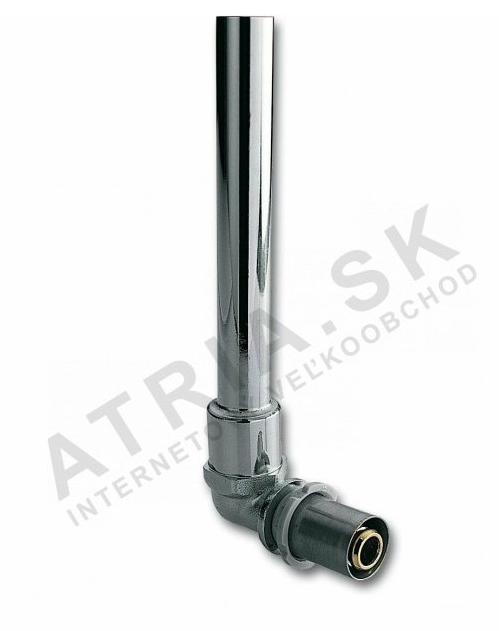

Tvarovka střih 90° - s připojovacím potrubím, 20 x 15 x (165) IVAR.PT 5715

Detailní popis produktu

Tato tvarovka střih se běžně používá v bytových i komerčních otopných instalacích pro vytváření 90° změn směru potrubí. Často se vyskytuje v centrálních otopných soustavách, podlahovém vytápění a větvích radiátorů. Instalatéři pracující s potrubím ALPEX používají tuto součást k zajištění beznetěsných a bezpečných spojení mezi úseky potrubí a adaptéry. Tvarovka je navržena tak, aby zvládla běžné průtoky a tlakové podmínky typické pro nízkotlaké otopné aplikace.

Korektní montáž vyžaduje přesné zarovnání konců potrubí a správné použití stlačovacího nástroje k vytvoření trvalého mechanického spojení. Tvarovka musí být umístěna tak, aby nebyla v konfliktu s sousedními komponenty, jako jsou kohoutky nebo rozdělovače. Je důležité ověřit, že koncové plochy potrubí jsou čisté, bez ostrých hran a nečistot, a že stlačovací nástroj je správně kalibrován, aby se zabránilo nedostatečnému nebo přílišnému stlačení, což by mohlo ohrozit integritu spojení.

Technické parametry

Materiál	Niklová mosaz CW617N
Nominální tlak	PN 10
Hmotnost	0,146 kg
Kód	511025
Značka	IVAR

Nominální tlak PN 10 označuje schopnost tvarovky odolat vnitřnímu tlaku v systému. Tato hodnota je klíčová pro výběr správného adaptéru v souladu s návrhem systému. Materiálové složení – niklová mosaz – zajišťuje odolnost proti korozi a opotřebení, zatímco EPDM těsnící prstenec poskytuje trvalé a pružné těsnění proti úniku.

Montáž a připojení

Tvarovka se připojuje pomocí stlačovacího nástroje kompatibilního s systémem IVAR.TR 4430. Konce potrubí se vloží do adaptéru až po zastavovací značku, poté se na ně aplikuje stlačovací nástroj, který stlačí prstenec kolem potrubí. Adaptér by měl být zarovnán se směrem potrubí, aby se zabránilo zatížení spojení. Během montáže je důležité zajistit, že potrubí je přímořezné a vnitřní plocha je bez poškození nebo nečistot. Běžné chyby zahrnují špatné zarovnání stlačovacího nástroje, nesprávné umístění potrubí v adaptéru a nedostatečnou kontrolu spojení po stlačení.

Kompatibilita a příslušenství

Tato tvarovka je specificky navržena pro použití s potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroj pro montáž. Je vhodná pro použití s radiátorovými kohoutky a rozdělovači v centrálních otopných aplikacích. Další komponenty, jako jsou přímé přechody, křížení a adaptéry, mohou být potřeba v závislosti na rozložení systému. Související produkty zahrnují couplinku IVAR.TR 4430 a standardní stlačovací nástroje vhodné pro systémy potrubí ALPEX.

Technický pozadí pro projektanty

Tvarovka střih vytváří mechanické spojení mezi potrubím a adaptérem prostřednictvím aplikace tlaku. Tělo z niklové mosazě poskytuje dobrou tepelnou vodivost a odolnost proti chemické degradaci v otopných systémech s vodou. EPDM těsnící prstenec zajišťuje těsné a pružné těsnění, které kompenzuje malé rozměrové odchylky potrubí. Neoprenový prstenec zvyšuje mechanickou odolnost spojení a přispívá k dlouhodobé stabilitě. Tvarovka se integruje do systému tak, že je zarovnána se směrem požadovaného průtoku a zajištěno, že spojení je plně stlačené během montáže. Trvanlivost a výkon závisí na správné montáži, správných tlakových a teplotních podmínkách systému a na absenci mechanického zatížení spojení.

Služba a provoz

Pravidelné kontroly by měly zahrnovat vizuální inspekci spojení na známky netěsnosti, koroze nebo mechanického poškození. Integrita stlačovacího spojení by neměla být ohrožena během provozu systému. Pro samotný adaptéru není potřeba pravidelná údržba, protože se jedná o jednorázovou montážní součást. Pokud však dojde k jakýmkoli potížím v systému, spojení by mělo být proinspekce na možné selhání způsobené špatnou montáží nebo vnějšími silami.

Nejčastější otázky

Může být tato tvarovka použita s měděným potrubím?
Ne, tato součást je specificky navržena pro potrubí ALPEX a není kompatibilní s mědí.

Je tvarovka vhodná pro použití v prostředí s vysokou teplotou?
Ano, tvarovka je schopna pracovat při maximální teplotě +120 °C, což je vhodné pro běžné podmínky otopných systémů.

Jaký stlačovací nástroj je potřeba pro montáž?
Doporučuje se použít systém IVAR.TR 4430 pro tuto součást, aby bylo zajištěno bezpečné a spolehlivé spojení.

Může být tvarovka znovu stlačena po montáži?
Ne, jakmile je stlačovací nástroj použit, spojení se stává trvalým a nelze jej znovu použít.
