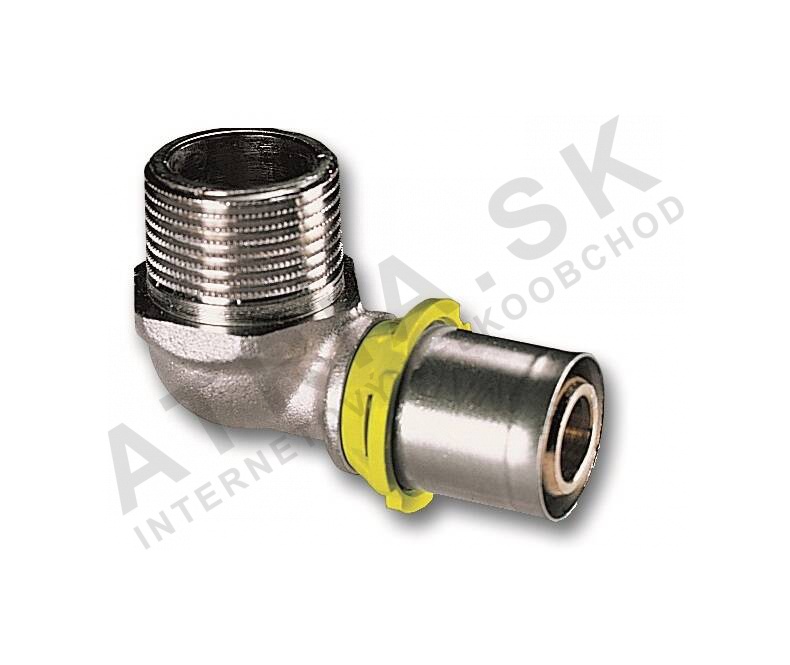

PRESS-GAS ohyb 90° - závit venku, 1" M x 32 IVAR.PT 5711-GAS

Detailní popis produktu

Tento 90° ohyb se běžně používá v plynových rozvodech v obytných i komerčních budovách. Připojuje trubky ALPEX-GAS k vnitřním závitům v plynových rozvodech, zajišťuje bezpečné a netěsné spojení. Instalatéři pracující na plynových rozvodech pro vytápění, vaření nebo průmyslové aplikace používají tento přípojek k vytvoření změny směru potrubí. Přípojek je vhodný jak pro nové instalace, tak pro opravy systému, kde je požadováno odolné a spolehlivé spojení.

Prováděcí podmínky pro tento ohyb zahrnují široký rozsah teplot od -20 °C do +60 °C, což z něj činí vhodný pro jak studené, tak teplé prostředí. Klasifikace PN 10 zajišťuje, že dokáže zvládnout typické tlaky v plynových rozvodech.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnost	0,24 kg
Kód	511013GAS
Značka	IVAR

Rozsah prováděcí teploty od -20 °C do +60 °C umožňuje použití přípojku ve všech druzích prostředí. Klasifikace PN 10 je klíčová pro určení jeho vhodnosti pro konkrétní plynové tlakové podmínky. Mosaz CW617N zajišťuje odolnost a kompatibilitu s plynovým médiem, což z něj činí spolehlivou volbu pro profesionální instalace.

Montáž a připojení

K montáži ohybu je třeba trubku ALPEX-GAS připravit řezem na správnou délku a odstranit všechny hrany. Vnitřní závit připojeného komponentu musí být čistý a bez nečistot před montáží. Ohyb se poté přitiskne na trubku pomocí vhodného stlačovacího nástroje. Je důležité zajistit, že stlačovací nástroj je kompatibilní s typem přípojku, aby nedošlo ke poškození. Běžné chyby při montáži zahrnují použití nesprávných stlačovacích nástrojů, což může vést k nedostatečnému těsnění, a nedostatečné vyčištění vnitřního závitu, což může způsobit netěsnosti nebo snížení účinnosti systému.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s trubkami ALPEX-GAS a vnitřními závitovými komponenty. Vyžaduje použití stlačovacích nástrojů typu B pro správnou montáž. Instalatéři by měli zajistit, že všechny komponenty v systému jsou od stejného výrobce nebo certifikované pro použití s trubkami ALPEX-GAS, aby byla zachována integrita systému. K základní montáži nejsou potřeba žádné další příslušenství, ale vhodné nástroje jsou základním požadavkem pro správné připojení.

Technický pozadí pro projektanty

Tento ohyb slouží k vytvoření změny směru v plynovém rozvodu, přičemž udržuje bezpečné spojení mezi trubkou ALPEX-GAS a vnitřním závitovým komponentem. Mosaz CW617N poskytuje vysokou pevnost a odolnost proti korozi, což zajišťuje dlouhodobou spolehlivost. Těsnící materiál HNBR je kompatibilní s plynovým médiem a udržuje své vlastnosti v celém rozsahu prováděcí teploty. Klasifikace PN 10 zajišťuje, že přípojek dokáže zvládnout typické tlaky v plynových systémech, což z něj činí vhodný pro široké spektrum aplikací. Design přípojku umožňuje rychou a efektivní montáž, což zkracuje dobu přestávek při nastavení nebo opravě systému.

Služba a provoz

Pravidelná kontrola spojení je doporučena, aby byly odstraněny případné známky opotřebení nebo netěsnosti. Integrita těsnění by měla být pravidelně kontrolována, zejména v prostředích s vysokým tlakem nebo teplotou. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Pokud jsou zjištěny jakékoliv problémy, přípojek by měl být okamžitě vyměněn, aby se zabránilo selhání systému.

Nejčastější otázky

Může být IVAR PRESS-GAS 90° ohyb použit s jinými typy plynových potrubí?
Je specificky navržen pro použití s trubkami ALPEX-GAS a vnitřními závitovými komponenty. Použití s jinými typy potrubí může ohrozit integritu spojení.

Jaký je maximální provozní tlak pro tento ohyb?
Maximální provozní tlak je PN 5, což je nižší než jmenovitá klasifikace PN 10. To zajišťuje bezpečný provoz za běžných podmínek plynových systémů.

Je materiál mosaz CW617N vhodný pro plynové aplikace?
Ano, mosaz CW617N je specificky vybrána pro svou vysokou pevnost a odolnost proti korozi, což z ní činí ideální pro použití v plynových rozvodech.

Může být tento ohyb použit v nízko-temperačních prostředích?
Ano, rozsah prováděcí teploty zahrnuje -20 °C, což z něj činí vhodný pro použití ve studených prostředích, jako jsou nevyhřívané sklepy nebo venkovní instalace.
