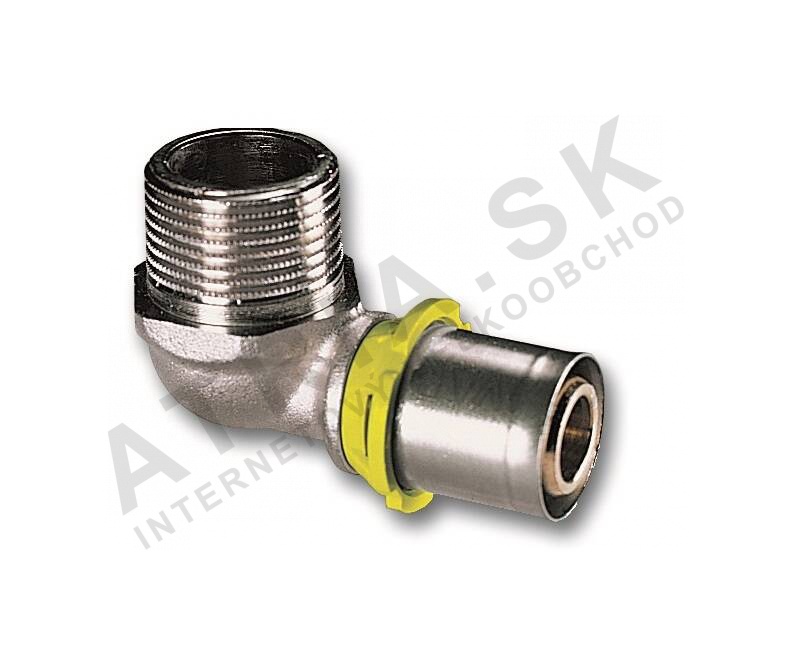

PRESS-GAS ohyb 90° - závit vnější, 3/4 palce M x 26 IVAR.PT 5711-GAS
Kód: 511004GASSouvisející produkty
Detailní popis produktu
Tento 90° ohyb se běžně používá v plynových distribučních soustavách pro průmyslové a komerční budovy, včetně topných a větracích instalací. Propojuje potrubí ALPEX-GAS s vnitřním závitem, zajišťuje spolehlivé těsnění a konstrukční pevnost. Ohyb je vhodný pro prostředí s teplotou od -20 °C do +60 °C, což z něj dělá vhodný prvek jak pro vnitřní, tak pro venkovní aplikace, kde jsou plynové potrubí vystaveny různým teplotním podmínkám. Montéři musí zajistit, že systémový tlak nepřekročí PN 10, aby byla zajištěna bezpečná funkce.
Typické aplikace zahrnují plynové dodací linky pro kotle, plynové topné jednotky a průmyslové plynové spotřebiče. Ohyb je často součástí většího potrubního sítě, kde přesná orientace a pevné spoje jsou zásadní pro zabránění úniků a zajištění efektivity systému. Použití tohoto ohybu vyžaduje kompatibilitu s ostatními prvky potrubního systému, včetně správného typu závitu a těsnících materiálů.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,148 kg |
| Kód | 511004GAS |
| Značka | IVAR |
Montáž a spojení
Ohyb se připojuje k potrubí pomocí stlačovací metody a vnějšího závitu. Závit 3/4 palce musí být přizpůsoben odpovídajícímu vnitřnímu závitu na připojené komponentě. Před montáží zkontrolujte, zda je závit čistý a bez nečistot, aby nedošlo k únikům. Pokud systémové specifikace vyžadují, použijte vhodný těsnící prostředek. Běžnou chybou během montáže je špatná orientace ohybu, která může způsobit zatížení spoje a předčasné poškození. Vždy ověřte orientaci a ujistěte se, že stlačovací spoj je správně zabezpečen doporučenými stlačovacími nástroji.Kompatibilita a příslušenství
Tento ohyb je kompatibilní s potrubními systémy ALPEX-GAS a vyžaduje použití stlačovacích nástrojů typu B pro spolehlivou montáž. Doporučuje se použít těsnění HNBR pro zajištění těsného a odolného spoje. Pro standardní montáž nejsou potřeba žádné další příslušenství. Ujistěte se, že celý potrubní systém je navržen tak, aby vydržel stejné tlakové a teplotní parametry, aby byla zajištěna celková integrita systému.Technický pozadí pro projektanty
Ohyb umožňuje změnu směru plynového proudu, což zajišťuje flexibilní rozložení potrubního systému. Mosaz CW617N je zvolena pro svou odolnost a odolnost proti korozi, což zaručuje dlouhodobou funkčnost v plynových prostředích. Těsnění HNBR poskytuje spolehlivý bariér proti úniku plynu. Ohyb se integruje do systému připojením k potrubí ALPEX-GAS pomocí stlačovací metody a vnějšího závitu. Trvanlivost komponentu je ovlivněna provozními podmínkami, včetně tlaku, teploty a kvality montáže. Správná orientace a těsnění jsou klíčové pro udržení efektivity a bezpečnosti systému.Služba a provoz
Tento ohyb nevyžaduje žádnou konkrétní údržbu během běžného provozu. Doporučuje se však pravidelně kontrolovat spoj na známky opotřebení, koroze nebo úniku. Pokud jsou zjištěny jakékoliv problémy, ohyb by měl být okamžitě vyměněn, aby se zabránilo selhání systému. Nejsou specifikovány žádné plánované intervaly údržby pro tento komponent.Nejčastější otázky
Může být tento ohyb použit s jinými typy plynových potrubí?
Tento ohyb je speciálně navržen pro použití s potrubím ALPEX-GAS a není kompatibilní s jinými typy potrubí.
Je nutné použít těsnící prostředek během montáže?
Těsnící prostředek není vyžadován pro standardní montáž, ale může být použit, pokud systémové požadavky to vyžadují.
Jaký je maximální provozní tlak pro tento ohyb?
Ohyb je vybaven maximálním provozním tlakem PN 10, což odpovídá 10 barům.
Může být tento ohyb instalován ve venkovním prostředí?
Ano, pokud je instalace chráněna před přímým vystavením počasí a provozní teplota zůstává v rámci specifikovaného rozsahu.
Doplňkové parametry
| Kategorie: | IVAR.PT 5711-GAS - KOLENA - ZÁVIT VNĚJŠÍ |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.148 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 15:36:14 |
