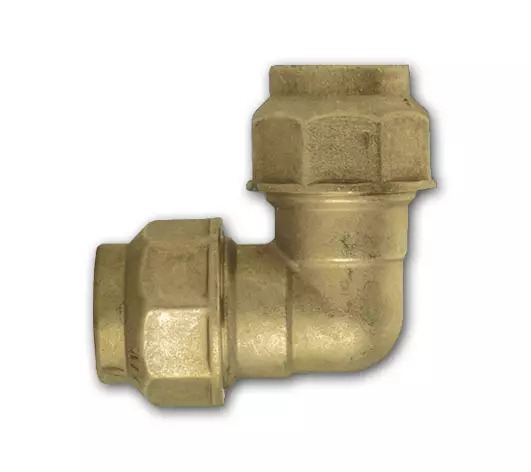

Ohyb - trubka/trubka - 25x25; PE

Detailní popis produktu

Tento ohyb se často používá v bytových a komerčních potrubních a topných systémech, kde je vyžadováno PE potrubí pro jeho pružnost a odolnost proti korozi. Často se instaluje do podlahového vytápění, distribuce teplé a studené vody a zavlažovacích systémů. Instalatéři ho často používají k změně směru toku v uzavřených prostorech, zajišťuje tím bezpečné a netěsné spojení mezi dvěma PE trubkami stejného průměru. Design podporuje jak horizontální, tak vertikální instalace a je kompatibilní se standardními PE trubkovými příslušenstvím a stahovacími systémy.

Při práci s PE potrubními systémy je důležité zajistit, že všechna příslušenství jsou kompatibilní s materiálem trubek a že instalace sleduje pokyny výrobce. Tento ohyb je navržen pro systémy, kde je provozní teplota v rozsahu od -20°C do +90°C, což ho činí vhodným pro aplikace jak s teplou, tak i studenou vodou. Klasifikace PN 16 znamená, že vydrží nominální tlak až 16 bar, což je běžné pro většinu domácích a lehce komerčních aplikací.

Technické parametry

Materiál	Měděné tělo CW617N podle EN 12165
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	I07702034
Značka	IVAR

Klasifikace nominálního tlaku PN 16 znamená, že příslušenství je vhodné pro systémy pracující s tlakem až 16 bar při 20°C. Rozsah provozní teploty od -20°C do +90°C umožňuje jeho použití v topných i studených vodních systémech. Specifikace materiálu zajišťují kompatibilitu s PE trubkami a odolnost proti korozi a mechanickému namáhání během instalace a provozu.

Instalace a připojení

Pro instalaci ohybu zajistěte, že PE trubky jsou čisté a bez nečistot. Příslušenství je navrženo pro použití s 25 mm PE trubkami a vyžaduje stahovací prstenec a těsnící kroužky pro bezpečné připojení. Stahovací prstenec je vyroben z mosazi CW614N podle EN 12164 a těsnící kroužky jsou vyrobeny z materiálů NBR a STOP. Při utahování stahovacího prstence se vyhýbejte přetížení, aby nedošlo ke poškození těsnících kroužků nebo PE trubky. Běžnou chybou je špatné zarovnání trubek před utažením, což může vést k nesprávnému uspořádání a potenciálním netěsnostem. Vždy zkontrolujte zarovnání a zajistěte, že spojení je bezpečné, než systém začnete provozovat.

Kompatibilita a příslušenství

Tento ohyb je specificky navržen pro 25 mm PE trubky a je kompatibilní se standardními PE trubkovými stahovacími systémy. Při instalaci zajistěte, že stahovací prstenec a těsnící kroužky jsou zahrnuty a správně namontovány. K základní instalaci nejsou potřeba žádné další produkty. Doporučuje se použít stejnou značku příslušenství a stahovací systémy, aby byla zajištěna plná kompatibilita a integrita systému.

Technický pozadí pro projektanty

Tento ohyb umožňuje změnu směru toku v PE potrubním systému. Mosazné tělo poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což ho činí vhodným pro dlouhodobé použití jak vnitřních, tak venkovních prostředí. Použití mosazi CW617N zajišťuje dobrou tepelnou vodivost a odolnost proti tepelnému roztažení. Integrace do systému závisí na celkových tlakových a teplotních podmínkách. Doba životnosti je ovlivněna kvalitou instalace, stavem PE trubek a údržbou stahovacího systému.

Služba a provoz

Pravidelná kontrola stahovacího systému a těsnících kroužků je doporučena, aby bylo zajištěno netěsné spojení. Pokud je systém vystaven vysokým teplotám nebo tlakovým změnám, je vhodné pravidelně kontrolovat utažení stahovacího prstence. V technických datech nejsou uvedena žádná konkrétní období pro údržbu, ale jakékoliv známky opotřebení nebo netěsnosti by měly být okamžitě odstraněny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tento ohyb použit s PE trubkami jiného průměru?
Ne, tento ohyb je specificky navržen pro 25 mm PE trubky a není vhodný pro jiné průměry.

Je tento ohyb vhodný pro použití v systémech teplé vody?
Ano, je vhodný pro systémy pracující až 90°C, což ho činí vhodným pro aplikace s teplou vodou.

Z jakých materiálů jsou vyrobeny těsnící kroužky?
Těsnící kroužky jsou vyrobeny z materiálů NBR a STOP, což poskytuje těsnost a odolnost vůči provozním podmínkám.

Může být tento ohyb použit v venkovních instalacích?
Ano, pokud je instalace chráněna před přímým vystavením UV světlu a extrémním počasím, jak je uvedeno v pokynech výrobce.
