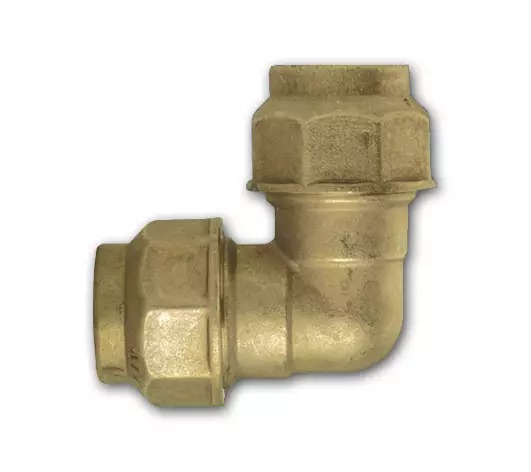

Ohyb - potrubí/potrubí - 32x32; PE

Detailní popis produktu

Ohyby jsou základními komponenty v rozvrhu topných a sanitárních systémů, kde jsou potřeba změny směru. Tento ohyb pro 32x32 mm PE potrubí se běžně používá v obytných i komerčních budovách k propojení polyetylenových potrubí v podlahovém vytápění, rozdělení teplé a studené vody a zavlažovacích systémech. Instalatéři pracující s PE potrubními systémy se s tímto adaptérem setkají v aplikacích, kde jsou prostorové omezení nebo návrhové požadavky vyžadují 90° ohyb. Měděná konstrukce zajišťuje odolnost a kompatibilitu s flexibilním charakterem PE potrubí, umožňuje bezpečné a netěsné spojení jak při nových instalacích, tak při rozšíření systému.

Při montáži tohoto ohybu je důležité zajistit, že PE potrubí jsou správně připravena a že adaptéru je správně dosednut. Měděné tělo poskytuje tuhé spojení, zatímco flexibilní PE potrubí umožňuje určitý pohyb a roztažení v systému. To z něj dělá vhodný prvek pro systémy, kde jsou očekávány tepelné roztažnosti a smrštění, jako je například v radiálním vytápění. Klasifikace PN16 zajišťuje, že adaptéru dokáže odolat typickým domácím a lehkým komerčním tlakům bez selhání.

Technické parametry

Montáž a spojení

Montáž tohoto ohybu zahrnuje přírubení PE potrubí na správnou délku a jejich vložení do adaptéru. Spojení je zabezpečeno kroužkem a O-kroužkem, aby byl zajištěn těsný spoj. Ohyb je navržen pro použití s 32 mm PE potrubím, a spojení se provádí pomocí zasunutí nebo kroužkového systému. Je důležité zkontrolovat, že PE potrubí jsou bez ostrých hran a že O-kroužek je správně dosednut, aby se zabránilo únikům. Běžné chyby při montáži zahrnují přetížení kroužku, což může poškodit O-kroužek, a použití nekompatibilních průměrů potrubí, což může vést k nedostatečnému těsnění.

Kompatibilita a příslušenství

Tento ohyb je specificky navržen pro použití s 32 mm PE potrubím a je kompatibilní s dalšími IVAR adaptéry ve stejném systému. Při montáži je důležité zajistit, že všechny adaptéry jsou z téže značky, aby byla zachována integrita systému. K běžné montáži nejsou potřeba žádné další příslušenství, ale doporučuje se mít na ruce náhradní O-kroužky a kroužky pro případ výměny. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro návrháře

Ohyb slouží jako tuhé spojení mezi dvěma PE potrubími, přičemž umožňuje změnu směru. Tělo z mědi CW617N poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný prvek pro dlouhodobé použití jak vnitřních, tak venkovních prostředí. Systém kroužku a O-kroužku zajišťuje bezpečné a netěsné spojení, i v systémech s kolísajícím tlakem a teplotou. Integrace tohoto ohybu do systému závisí na celkovém návrhu, včetně trasy potrubí, tlaku systému a úvah o tepelné roztažnosti. Doba životnosti a účinnost ohybu jsou ovlivněny kvalitou montáže, stavem PE potrubí a provozními podmínkami systému.

Služba a provoz

Doporučuje se pravidelně kontrolovat stav O-kroužku a kroužku, aby zůstaly v dobrém stavu. Jakékoliv známky opotřebení nebo poškození je třeba okamžitě odstranit, aby se zabránilo únikům. Adaptér nevyžaduje pravidelnou údržbu, ale důležité je kontrolovat případné známky koroze nebo mechanického poškození, zejména v systémech vystavených tvrdému prostředí. Pro tento model nejsou stanoveny žádné konkrétní intervaly údržby.

Nejčastější otázky

Může být tento ohyb použit s PE potrubím jiného průměru?
Ne, tento ohyb je specificky navržen pro 32 mm PE potrubí a není kompatibilní s jinými průměry.

Je tento ohyb vhodný pro použití v systémech s teplou vodou?
Ano, rozsah provozních teplot zahrnuje až +90 °C, což z něj dělá vhodný prvek pro aplikace s teplou vodou.

Které materiály jsou použity při výrobě tohoto ohybu?
Tělo je vyrobeno z mědi CW617N, kroužek z mědi CW614N a O-kroužky jsou z materiálů NBR a STOP.

Může být tento ohyb použit v venkovních instalacích?
Ano, za předpokladu, že systém je správně izolován a chráněn před přímým vystavením extrémním počasím.
