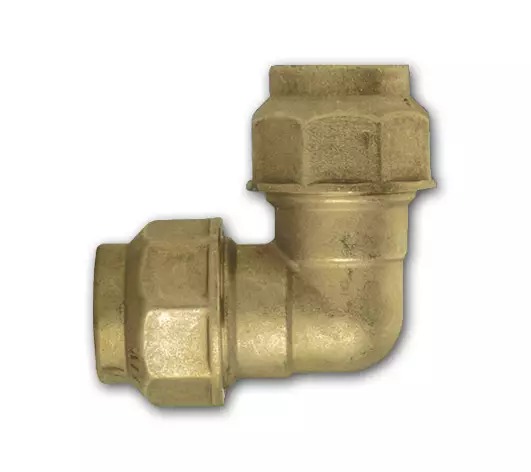

Ohyb - trubka/trubka - 63x63; PE

Detailní popis produktu

Tento ohyb se používá v topných, potrubních a zavlažovacích systémech k vytvoření 90° zatáčky mezi dvěma trubkami PE o stejném průměru. Často se instaluje v obytných i komerčních budovách, kde se trubky PE využívají díky své flexibilitě a odolnosti proti korozi. Přípojka je navržena pro použití v uzavřených systémech, jako je podlahové vytápění, rozdělení teplé a studené vody a zavlažování s nízkým tlakem. Použitelná je jak pro nové instalace, tak pro opravy systémů, kde jsou potřeba změny směru.

Přípojka je zvláště vhodná v úzkých prostorech, kde je potřeba kompaktní spojení. Umožňuje bezpečné a netěsné spojení bez nutnosti svařování nebo dalších nástrojů. Mosazné tělo a těsnící komponenty zajišťují dlouhodobou odolnost a odolnost vůči tepelnému roztažení a smršťování trubek PE.

Technické parametry

Materiál	Tělo: mosaz CW617N podle EN 12165
Jmenovitý tlak	PN 16
Kód	I07702200
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že přípojka je vhodná pro systémy pracující do 16 bar. Rozsah provozních teplot -20 až +90 °C zajišťuje použitelnost jak pro studenou, tak teplou vodu. Tyto parametry jsou základní pro správné vybavení a výběr přípojky pro dané systémové podmínky.

Instalace a připojení

Ohyb se instaluje pomocí stlačovacího prstence a kroužku. Trubka PE se vloží do přípojky až po zastavovací prstenec, což zajistí správné umístění. Poté se stlačovací prstenec utáhne, aby spojení bylo bezpečné. Přípojka je kompatibilní s trubkami PE o průměru 63 mm a standardním vnějším průměru. Je důležité zajistit, že trubka PE je před instalací čistě zříznuta a bez ostružin. Běžné chyby zahrnují přetížení stlačovacího prstence, což může poškodit trubku nebo těsnění, a špatné zarovnání přípojky s osou trubky.

Kompatibilita a příslušenství

Tento ohyb je speciálně navržen pro trubky PE o průměru 63 mm. Je kompatibilní s dalšími mosaznými přípojkami IVAR stejného rozměru a typu. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Při plánování systému je důležité zajistit, že všechny přípojky jsou od stejného výrobce, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

Ohyb funguje tím, že stlačí kroužek proti vnitřnímu povrchu trubky PE, čímž vytvoří těsné těsnění. Mosazné tělo poskytuje mechanickou pevnost a odolnost vůči tepelnému cyklování. Mosaz CW617N použitá pro tělo je známá svou vysokou tahovou pevností a odolností proti korozi v systémech s vodou. Těsnící komponenty, včetně stlačovacího prstence a kroužků, jsou vyrobeny z materiálů kompatibilních s trubkami PE a odolných vůči provoznímu teplotnímu rozsahu. Design umožňuje snadnou instalaci a demontáži bez poškození trubky, což z ní činí vhodnou pro systémy vyžadující časté údržby nebo úpravy.

Služba a provoz

Během normálního provozu není pro tuto přípojku potřeba pravidelné údržby. Doporučuje se však pravidelně kontrolovat spojení na známky opotřebení, netěsnosti nebo pohybu. Pokud systém podstupuje vysoké tepelné roztažení nebo vibrace, měl by se stlačovací prstenec znovu utáhnout, aby spojení zůstalo bezpečné. Přípojka je navržena pro dlouhodobé použití a není potřeba plánovat pravidelné servisní intervaly.

Nejčastější otázky

Lze tento ohyb použít s trubkami PE-RT?
Ano, pokud má trubka PE-RT stejný vnější průměr jako standardní trubky PE a je kompatibilní se systémem stlačovacího těsnění.

Je možné znovu použít kroužky po demontáži?
Ne, kroužky by měly být po každé demontáži vyměněny, aby bylo zajištěno spolehlivé těsnění a zabráněno úniku.

Lze tuto přípojku použít v tlakovém systému teplé vody?
Ano, pokud systémový tlak nepřekročí PN 16 a provozní teplota zůstane v rámci specifikovaného rozsahu -20 až +90 °C.

Jaký je maximální dovolený úhel ohybu při instalaci?
Ohyb je navržen pro úhel 90°. Jakákoli odchylka může ovlivnit těsnící výkon a měla by být vyhověna.
