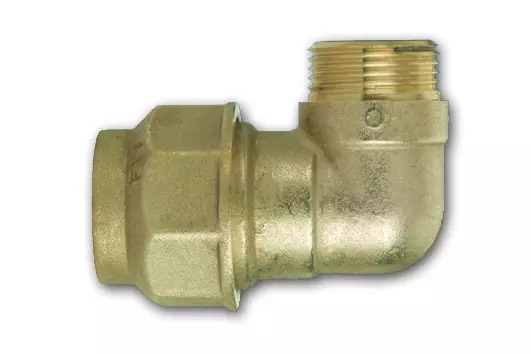

Ohyb - trubka/vnější závit - 40x5/4"; PE/vnější závit
Kód: I07701114Související produkty
Detailní popis produktu
Tento ohyb se často používá v bytových a komerčních otopných a sanitárních soustavách k vytvoření spojení pod pravým úhlem mezi PE trubkou a závitovou komponentou. Instalatéři pracující s podzemními vodovodními linkami, otopnými okruhy nebo zavlažovacími systémy najdou tuto komponentu zásadní pro přizpůsobení flexibilních PE trubek tuhým kovovým komponentám. Přípojka zajišťuje bezpečný, netěsný přechod a je vhodná jak pro vnitřní, tak pro venkovní montáže, kde jsou očekávány teplotní změny.
Jeho kompaktní design umožňuje montáž v úzkých prostorech a závitový konec zajišťuje kompatibilitu se standardními kovovými potrubními systémy. Těsnící mechanismus zahrnuje měděný stříhací prstenec a NBR kroužek, což zajišťuje spolehlivou funkci za různých tepelných podmínek. Přípojka je ideální pro aplikace, kde je vyžadováno odolné, koroze odolné spojení mezi termoplastickými a kovovými systémy.
Technické parametry
| Materiál | Měď CW617N podle EN 12165 |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07701114 |
| Značka | IVAR |
Provozní rozsah teplot (-20 °C až +90 °C) a jmenovitý tlak (PN 16) jsou klíčové pro výběr této přípojky v systémech s kolísavými tepelnými zátěžemi nebo středním tlakem. Tyto parametry zajišťují kompatibilitu se standardními domovními a průmyslovými otopnými a vodovodními systémy. Specifikace materiálu (měď CW617N a CW614N) potvrzují soulad s evropskými normami pro mechanickou pevnost a odolnost proti korozi.
Montáž a připojení
Pro montáž nejprve zkontrolujte, zda je PE trubka čistě zříznuta a bez ostrých hran. Vložte trubku do přípojky až po zastavovací značku. Nejprve utáhněte stříhací prstenec rukou, poté použijte klíč k jeho zabezpečení. Vždy zkontrolujte, zda vnitřní závit sedne správně na komponentu, aby nedošlo k poškození závitu. Běžnou chybou je přetížení stříhacího prstence, což může poškodit PE trubku nebo snížit těsnost. Před finálním utažením zkontrolujte, zda kroužek není poškozený a správně sedí.
Kompatibilita a příslušenství
Tento ohyb je navržen pro použití se standardními PE trubkami vhodného průměru. Vyžaduje komponentu se závitem pro vnější závitové připojení. Nejsou obvykle potřeba žádná další příslušenství, pokud systémový návrh jinak nevyžaduje. Ujistěte se, že závit komponenty je kompatibilní s typem a roztečí závitu přípojky, aby nedošlo k úniku nebo mechanickému selhání během provozu.
Technický pozadí pro projektanty
Ohyb funguje tím, že vytváří tuhé spojení mezi flexibilní PE trubkou a tuhou závitovou soustavou. Měděné tělo odolává korozi a udržuje svou konstrukční pevnost v průběhu času. Stříhací prstenec se stlačí kolem PE trubky při utažení, zatímco kroužek tvoří sekundární těsnění proti vnitřnímu závitu. Výběr materiálů zajišťuje dlouhodobou odolnost v vlhkém a chemicky neutrálním prostředí. Projektanti by měli zohlednit rozdíly v tepelné roztažnosti mezi PE a mědí při plánování rozložení, aby se minimalizovalo namáhání na přípojku.
Služba a provoz
Doporučuje se pravidelná kontrola, aby byl stříhací prstenec stále utažen a kroužek neukazuje známky opotřebení nebo trhlin. Pokud dojde k úniku, je třeba přípojku demontovat, vyčistit a případně přetěsnit novým kroužkem. Pro tento komponent nejsou definována žádná plánovaná servisní období, ale vizuální kontroly během pravidelné údržby jsou doporučeny.
Nejčastější otázky
Může být tento ohyb použit v uzavřeném otopném okruhu?
Ano, pokud provozní teplota nepřekročí +90 °C a systémový tlak zůstává v rámci limity PN 16.
Je vnitřní závit kompatibilní s metrickými závity?
Záleží na konkrétním typu závitu komponenty. Před montáží ověřte kompatibilitu závitů.
Co se má udělat, pokud PE trubka vypadne z přípojky?
Demontujte přípojku, zkontrolujte stříhací prstenec a kroužek na poškození a znovu vložte trubku až po zastavovací značku, před utažením.
Může být kroužek vyměněn zvlášť?
Ano, kroužek je standardní těsnící komponenta a může být vyměněn bez nutnosti výměny celé přípojky.
Doplňkové parametry
| Kategorie: | Kolena - potrubí/vnější závit |
|---|---|
| Hmotnost: | 0.17 kg |
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 5/4" |
| Průměr trubky: | 40 mm |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:42 |
