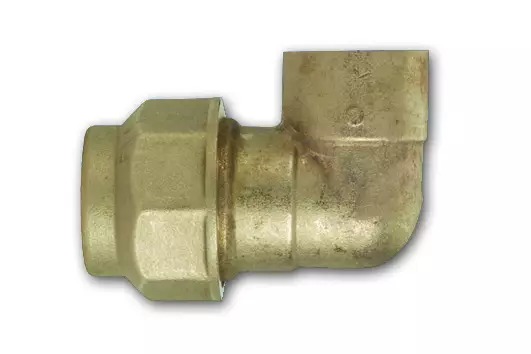

Ohyb - potrubní/vnitřní závit - 40x5/4 palce; PE/venkovní závit

Detailní popis produktu

Tento ohyb se běžně používá v bytových a komerčních topných a sanitárních systémech, kde je potřeba změna směru potrubí. Je vhodný pro spojování polyetylenových (PE) potrubí s šroubením v systémech pracujících v rozmezí teplot -20°C až +90°C. Instalatéři a technici pracující na podlahovém vytápění, teplé vodě nebo zavlažovacích systémech najdou tento přípoj ideální pro vytvoření bezpečného spojení pod pravým úhlem mezi PE potrubím a šroubením nebo ventily.

Přípoj je zvláště užitečný v systémech, kde je potřeba pružnost a odolnost, například v smyčkách pro podlahové vytápění nebo v sanitárních aplikacích, kde hraje roli tepelná roztažnost. Design umožňuje bezpečné mechanické spojení mezi PE potrubím a šroubením, čímž zajišťuje netěsnost a stabilní montáž.

Technické parametry

Materiál	Tělo: mosaz CW617N podle EN 12165
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07700114
Značka	IVAR

Rozsah provozních teplot -20°C až +90°C způsobuje, že tento ohyb je vhodný pro systémy studené i teplé vody. Označení PN16 určuje maximální povolený tlak při 20°C, což je důležitý parametr pro rozměrování a výběr komponent v tlakových systémech. Specifikace materiálu zajišťují kompatibilitu s PE potrubními systémy a odolnost proti korozi ve vlhkém prostředí.

Montáž a spojení

Pro montáž ohybu nejprve zkontrolujte, že PE potrubí je čistě zříznuté a bez ostrých hran. Potrubí je pak vloženo do přípoje až po zastavovací matici, přičemž prstenec a těsnicí kroužek jsou správně dosazeny. Vějířový závit je pak spojen s odpovídajícím komponentem pomocí běžného šroubováku. Je důležité zkontrolovat, že PE potrubí je plně vloženo a že těsnicí kroužek není poškozen během montáže. Běžné chyby zahrnují nedostatečnou hloubku vložení, což může vést k netěsnosti, a přetížení vějířového závitu, které může poškodit přípoj nebo připojenou komponentu.

Kompatibilita a příslušenství

Tento ohyb je navržen pro použití s PE potrubím a komponenty s vějířovým závitem. Při montáži zkontrolujte, že průměr PE potrubí a typ závitu odpovídají specifikacím přípoje. Pro běžnou montáž nejsou potřeba žádné další příslušenství, ale doporučuje se mít na dosah náhradní těsnicí kroužky a prsteny pro případ výměny.

Technický pozadí pro projektanty

Tento ohyb slouží jako směrový přípoj v PE potrubních systémech. Tělo z mosazi CW617N poskytuje mechanickou pevnost a odolnost proti korozi, zatímco prstenec a těsnicí kroužek zajišťují těsné spojení. Označení PN16 je založeno na maximálním povoleném tlaku při 20°C, a rozsah provozních teplot zaručuje vhodnost pro systémy studené i teplé vody. Integrace do systému závisí na hydraulickém návrhu a potřebě změny směru potrubního rozvodu. Trvanlivost je ovlivněna kvalitou montáže, provozními podmínkami a kompatibilitou připojených komponent.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny, aby byly zjištěny známky opotřebení, netěsnosti nebo poškození těsnicího kroužku a prstence. Pokud jsou zjištěny jakékoliv problémy, přípoj by měl být vyměněn. V technických datech nejsou uvedena konkrétní období pro údržbu, ale údržba by měla být prováděna jako součást pravidelných kontrol systému.

Nejčastější otázky

Může být tento ohyb použit s PE potrubím různých průměrů?
Ne, přípoj je specificky navržen pro PE potrubí o průměru 40 mm a nemůže být použit s jinými průměry.

Je tento ohyb vhodný pro systémy teplé vody?
Ano, rozsah provozních teplot zahrnuje až +90°C, což z něj dělá vhodný komponent pro aplikace s teplou vodou.

Jaký je maximální povolený tlak pro tento přípoj?
Maximální povolený tlak je PN16 při 20°C, jak je uvedeno v technických parametrech.

Může být těsnicí kroužek vyměněn zvlášť?
Ano, těsnicí kroužek je standardní komponent a může být vyměněn, pokud je poškozený nebo opotřebovaný během montáže nebo provozu.
