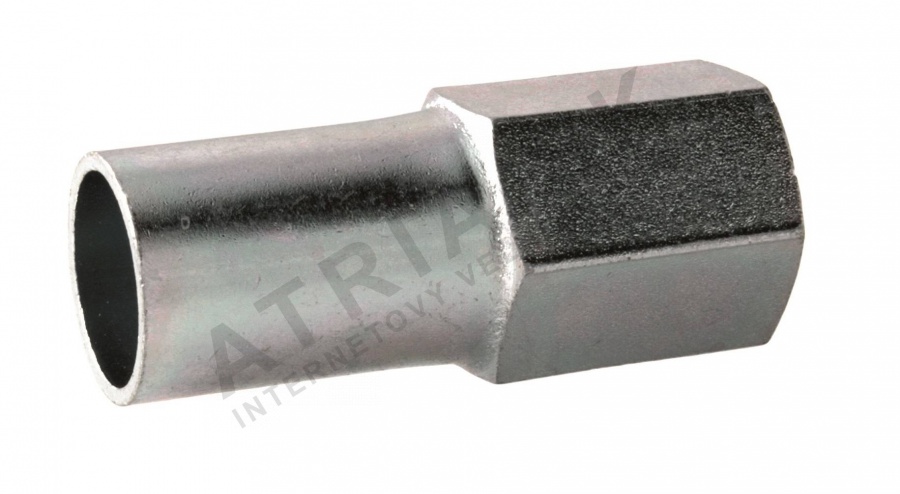

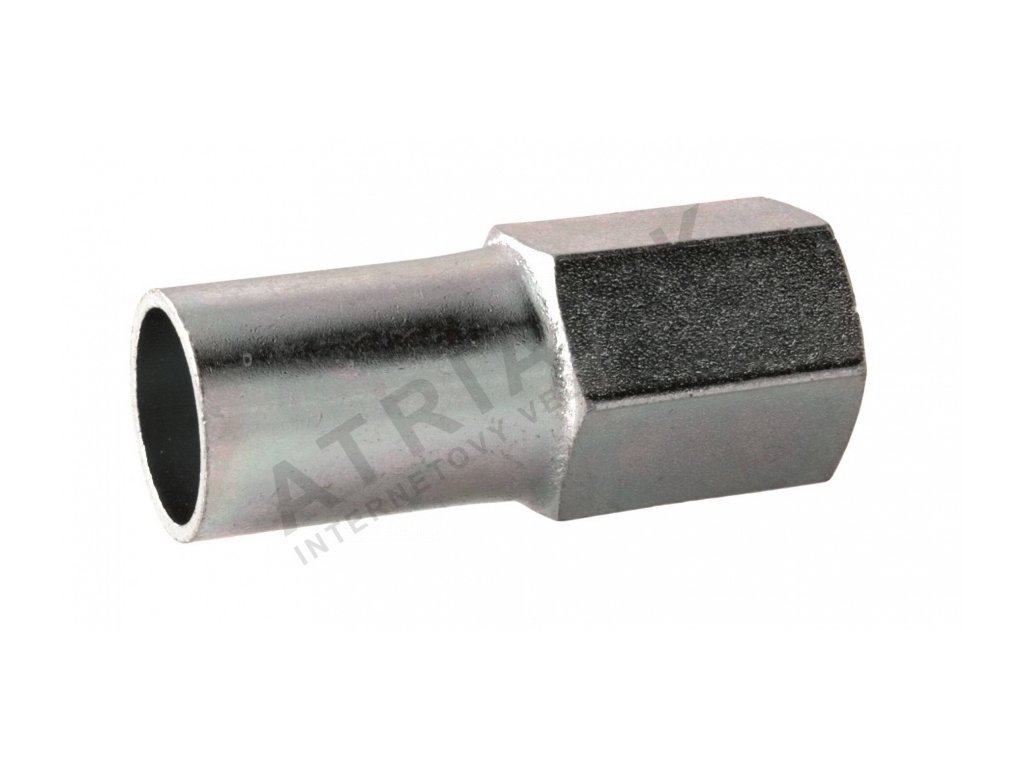

Přípojka - vnitřně závitová, 22 x Rp 1/2 IVAR.IVC86
Kód: IVC86.2212Související produkty
Detailní popis produktu
Tato vnitřně závitová přípojka se běžně používá v centrálních otopných systémech, požárních vodovodech a průmyslových vzduchových nebo plynových liniích. Ideální je pro uzavřené tlakové systémy, kde jsou nezbytné netěsné spoje. Přípojka se často instaluje v obytných, komerčních a průmyslových budovách, zejména v systémech vyžadujících vysokou mechanickou odolnost a odolnost proti korozi. Je vhodná jak pro nové instalace, tak pro opravy, kde je požadováno bezpečné, nezatavené spojení.
Její design umožňuje rychlou instalaci pomocí M-typu kleští, což eliminuje potřebu svařování nebo závitování. EPDM těsnicí kroužek zajišťuje těsné těsnění a konstrukce z galvanizované oceli poskytuje odolnost v širokém rozsahu prostředí. Přípojka není certifikována pro aplikace s pitnou vodou, ale je vhodná pro otopné kapaliny, inertní plyny a stlačený suchý vzduch.
Technické parametry
| Materiál | uhlíková ocel s povrchovou ochranou |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,065 kg |
| Kód | IVC86.2212 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci přípojky nejprve zkontrolujte, zda je konec potrubí čistý a bez ostrých hran. Použijte kleště M-typu a přípojku přitlačte na potrubí, dokud není zapnuto indikace tvarování. Indikace tvarování zajišťuje, že spojení je plně tvarované a netěsné. Zkontrolujte, zda vnitřní závit sedí s příslušnou součástí a zda EPDM těsnicí kroužek není poškozený a správně sedí. Běžné chyby při instalaci zahrnují použití nesprávných kleští, nedostatečné zapnutí indikace tvarování nebo pokus o opakované použití přípojky po přitlačení.Kompatibilita a příslušenství
Tato přípojka je kompatibilní s dalšími IVAR přípojkami a systémy s M-typem kleští. Používá se obvykle s potrubími z uhlíkové oceli stejného jmenovitého průměru. K instalaci není třeba žádné další povrchové úpravy nebo prostředky. Ujistěte se, že příslušné komponenty mají odpovídající typ závitu (Rp 1/2) a že média systému jsou v rámci specifikovaných teplotních a tlakových mezí.Technický pozadí pro návrháře
Přípojka vytváří mechanické a hydraulické těsnění mezi potrubím a přípojkou pomocí stlačovacího nástroje. Galvanizovaná ocel poskytuje odolnost proti korozi a mechanickému poškození, zatímco EPDM těsnicí kroužek zajišťuje těsné těsnění. Vlastnosti materiálu umožňují integraci do systémů s nízkou teplotou a vysokotlakých průmyslových systémů. Trvanlivost je ovlivněna provozní teplotou, tlakem a kompatibilitou médií. Přípojka není vhodná pro systémy s pitnou vodou kvůli nedostatku certifikace pro potravinářské aplikace.Služba a provoz
Během normálního provozu není pro tuto přípojku požadována pravidelná údržba. Je však důležité pravidelně kontrolovat systém na netěsnosti, zejména u nově nainstalovaných spojů. Pokud je detekována netěsnost, spojení by mělo být nahrazeno, nikoli opraveno, protože stlačovací návrh není přepracovatelný. Přípojka není navržena pro demontáž nebo opakované použití po instalaci.Nejčastější otázky
Může být IVC86.2212 použit v solárních otopných systémech?
Ano, je vhodný pro solární systémy, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci 16 bar.
Je přípojka kompatibilní s jinými stlačovacími systémy?
Je speciálně navržena pro použití s IVAR stlačovacími systémy a kleštěmi M-typu. Použití jiných nástrojů může ohrozit integritu spojení.
Může být tato přípojka použita pro systémy suchého vzduchu?
Ano, je vhodný pro suchý vzduch a inertní plyny pod tlakem, pokud provozní podmínky zůstávají v rámci specifikovaných teplotních a tlakových mezí.
Je EPDM těsnicí kroužek vhodný pro vysokoteplotní aplikace?
EPDM těsnicí kroužek je vhodný pro uvedený teplotní rozsah -20 °C až +120 °C, což z něj činí vhodný pro většinu otopných a průmyslových aplikací.
Doplňkové parametry
| Kategorie: | Přechodka s vnitřním závitem a jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.065 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:09 |
