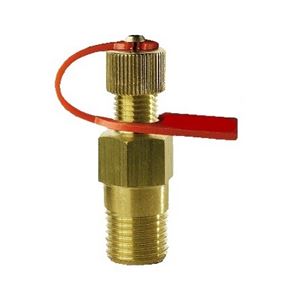

Konečný měřicí člen - pro dynamické vyvažovací ventily - 1/4 palce; červený

Detailní popis produktu

Konečný měřicí člen je zásadní součástí hydronických systémů, kde je vyžadována přesná regulace průtoku. Často se používá v topných a potrubních instalacích, aby bylo zajištěno přesné vyvažování dynamických systémů. Instalatéři a servisní technici pracující na komerčních nebo bytových budovách s ventily IVAR PICV zjistí, že tato součást je základní pro udržování účinnosti a výkonu systému. Displej je navržen pro integraci do uzavřených vodních systémů, kde podporuje schopnost ventilu samoregulace průtoku podle požadavků.

1/4 palcový závit umožňuje jednoduchou montáž do stávajících potrubních konfigurací. Součást se běžně nachází v systémech, kde jsou očekávány proměnlivé průtokové podmínky, například v radiátorovém topení, podlahovém vytápění nebo v HVAC systémech s více zónami. Konečný měřicí člen zajišťuje, že dynamický vyvažovací ventil může přesně detekovat a upravit průtokové rychlosti, udržuje stabilní provoz i za kolísajících zátěžových podmínek.

Technické parametry

Kód	509088R
Značka	IVAR

Technické parametry této součásti jsou zásadní pro správné rozměření a kompatibilitu systému. 1/4 palcová velikost připojení zajišťuje, že se součást vejde do standardních rozměrů potrubí používaných v dynamických vyvažovacích systémech. Displej je navržen tak, aby fungoval společně s ventily IVAR PICV, kde poskytuje potřebnou zpětnou vazbu pro vnitřní mechanismus ventilu, který automaticky upravuje průtokové rychlosti. Materiál a konstrukce jsou vybrány tak, aby odolávaly hydraulickým a tepelným podmínkám typickým pro topení a potrubní systémy.

Montáž a připojení

Konečný měřicí člen se přímo montuje na tělo dynamického vyvažovacího ventilu pomocí 1/4 palcového závitu. Před montáží by měl instalatér zajistit, že ventil je plně uzavřen a že systém je vyrovnán. Závitové připojení by mělo být očistěno a prohlédnuto na poškození před sestavením. Na závit může být aplikován těsnicí prostředek nebo PTFE pásko, aby se zabránilo únikům. Součást by měla být utažena podle doporučených momentových specifikací výrobce, aby se zabránilo přetížení, které může poškodit závity nebo oslabit těsnost. Běžné chyby při montáži zahrnují použití nesprávného typu závitu nebo nezajištění správného zarovnání měřicího členu s vnitřním mechanismem ventilu. Je také důležité ověřit, že tlak a teplotní podmínky systému jsou v rámci provozních parametrů ventilu, před spuštěním systému. Jakákoli nesprávné zarovnání nebo špatné utažení může vést k nepřesným měřením průtoku a ke snížení výkonu systému.

Kompatibilita a příslušenství

Tento konečný měřicí člen je speciálně navržen pro použití s dynamickými vyvažovacími ventily IVAR PICV. Není kompatibilní s jinými modely ventilů nebo systémy, které nepodporují stejný vnitřní vyvažovací mechanismus. Při objednávání je důležité potvrdit, že model ventilu je kompatibilní s tímto měřicím členem. Pro standardní montáž nejsou potřeba žádné další příslušenství, ale doporučuje se mít těsnicí materiály a momentový klíč k dispozici pro bezpečné sestavení.

Technický pozadí pro projektanty

Konečný měřicí člen funguje tím, že poskytuje referenční bod pro vnitřní senzor dynamického vyvažovacího ventilu. Jak se mění průtokové podmínky, ventil využívá tuto zpětnou vazbu k úpravě polohy svého vnitřního mřížku, aby udržoval konstantní průtokovou rychlost. Součást je běžně vyrobena z odolných materiálů vhodných pro dlouhodobé vystavení vodě a tepelnému cyklování. Návrh zajišťuje minimální tlakovou ztrátu přes ventil, přičemž udržuje přesnou regulaci průtoku. Integrace měřicího členu do systému ovlivňuje jak hydraulický výkon, tak dlouhodobou spolehlivost ventilu. Správné zarovnání a bezpečná montáž jsou zásadní, aby se zabránilo vibracím nebo nesprávnému zarovnání, které by mohly ovlivnit měření senzoru. Vlastnosti materiálu jsou vybrány tak, aby odolávaly korozi a opotřebení, což zajišťuje dlouhou životnost v běžných topných a potrubních aplikacích.

Služba a provoz

Pravidelná údržba konečného měřicího členu obvykle zahrnuje vizuální kontroly na známky opotřebení, koroze nebo úniků. Závitové připojení by mělo být kontrolováno na pevnost a integrity, zejména po obdobích vysoké aktivity systému. Pokud systém zažije neočekávané kolísání průtoku nebo ventil neodpovídá správně, měl by být měřicí člen prohlédnut na případné zácpy nebo nesprávné zarovnání. Pro tuto součást nejsou stanoveny plánované intervaly údržby. Doporučuje se však zahrnout ji do pravidelných kontrolování systému, aby byla zajištěna přesná funkce. Pokud je součást odstraněna pro prohlídku nebo výměnu, měl by být systém vyrovnán a ventil uzavřen před demontáží.

Nejčastější otázky

Může být konečný měřicí člen použit s jinými modely ventilů IVAR?
Ne, je speciálně navržen pro použití s dynamickými vyvažovacími ventily IVAR PICV. Použití s jinými modely může vést k nesprávné funkci nebo poškození systému.

Jaký typ závitu je použit pro 1/4 palcové připojení?
Pro připojení k tělu ventilu se používá 1/4 palcový závit. Před montáží se ujistěte, že závit na ventilu je kompatibilní.

Je těsnicí prostředek vyžadován při montáži?
Přestože není povinný, doporučuje se aplikovat vhodný těsnicí prostředek nebo PTFE pásko na závit, aby bylo zajištěno těsné připojení a dlouhodobá integrity.

Může být měřicí člen vyměněn bez demontáže celého ventilu?
Ano, součást je navržena pro snadnou demontáž a výměnu bez nutnosti demontáže celého ventilu. Ujistěte se, že systém je vyrovnán a ventil je uzavřen před zahájením.
