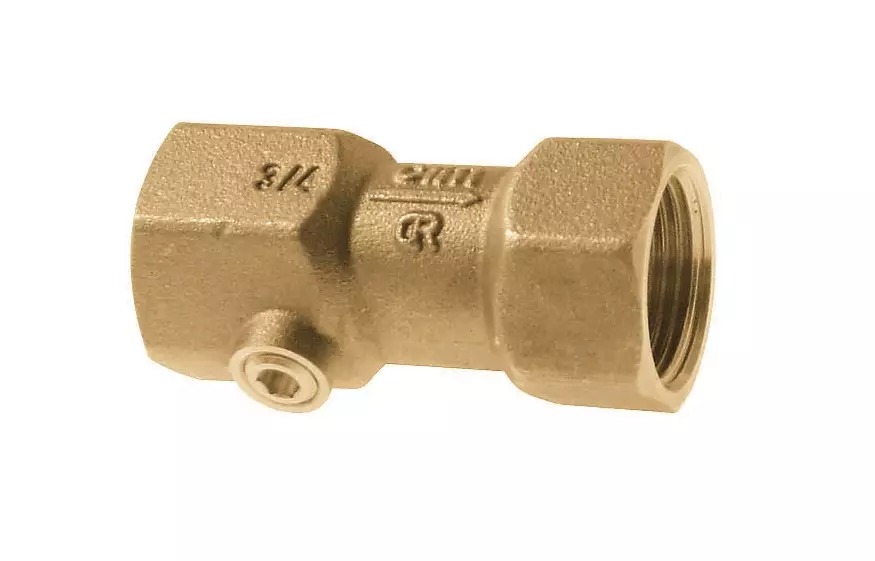

Kontrolovatelný zpětný ventil - 3/4 palce FF

Detailní popis produktu

Kontrolovatelné zpětné ventily jsou základními komponenty v čerpacích soustavách, kde je třeba udržovat směr průtoku a pravidelně ho kontrolovat. Tato verze se často používá v domácích a komerčních otopných soustavách, zavlažovacích okruzech a vodovodních liniích. Montážní firmy pracující na soustavách s odstředivými čerpadly nebo oběhovými jednotkami najdou tento ventil vhodný pro zabránění zpětného průtoku a zajištění integrity soustavy. Kompaktní design umožňuje integraci do úzkých prostor, jako jsou pod kuchyňské linky, v čerpacích místnostech nebo za stěnové panely, aniž by to omezilo přístupnost pro kontrolu nebo údržbu.

Korektní výběr kontrolovatelného zpětného ventilu závisí na hydraulických a tepelných podmínkách soustavy. Hodnota PN 16 zaručuje vhodnost pro střední tlakové aplikace, zatímco provozní teplotní rozsah od -10 °C do +95 °C umožňuje využití v systémech studené i teplé vody. Kombinace materiálů mosaz a plast zajišťuje odolnost a odolnost proti korozi, zejména v prostředích s kolísajícími teplotami.

Technické parametry

Hodnota PN 16 znamená, že ventil dokáže zvládnout maximální pracovní tlak 16 bar, což je typické pro domácí a lehké komerční systémy. Provozní teplotní rozsah od -10 °C do +95 °C zajišťuje, že lze ventil použít v aplikacích se studenou i teplou vodou. Tyto parametry jsou klíčové pro určení kompatibility s návrhem soustavy a pro zajištění dlouhodobého výkonu bez deformace nebo selhání.

Montáž a připojení

Na ventilu je vnitřní závit (FF) pro připojení 3/4 palce, což z něj činí vhodný pro standardní sanitární a otopné soustavy. Před montáží zajistěte, že jsou potrubní závity čisté a bez nečistot, aby se zabránilo únikům. Na mužský závit naneste vhodný závitový těsnicí prostředek nebo PTFE pásku pro bezpečné připojení. Ventil by měl být nainstalován ve správném směru průtoku, přičemž šipka na těle musí být zarovnaná s požadovanou cestou průtoku. Běžné chyby při montáži zahrnují obrácení směru průtoku nebo nedbání na správné sednutí, což může vést k únikům nebo snížení účinnosti.

Kompatibilita a příslušenství

Tento kontrolovatelný zpětný ventil je kompatibilní se standardními 3/4 palcovými závitovými potrubními systémy používanými v otopných, sanitárních a zavlažovacích systémech. Často se používá spolu s odstředivými čerpadly, oběhovými jednotkami a tlakovými nádobami. Pro standardní montáž není potřeba žádné další příslušenství. V systémech s vysokým obsahem nečistot se však může doporučit instalace síta nebo filtra výše v potrubí, aby se zabránilo zanášení mechanismu ventilu.

Technický pozadí pro projektanty

Kontrolovatelný zpětný ventil umožňuje průtok v jednom směru a automaticky se uzavře, aby zabránil zpětnému průtoku. Tělo ventilu je vyrobeno z mosazi CW602N-M, což je materiál známý svou pevností a odolností proti korozi, zatímco disk je vyroben z plastu, což snižuje opotřebení a zajišťuje hladký provoz. Vnitřní závit umožňuje přímé připojení ke standardnímu potrubí bez potřeby adaptéru. Návrh ventilu zajišťuje minimální tlakovou ztrátu a spolehlivý provoz v průběhu času, pokud zůstanou podmínky soustavy v rámci specifikovaných parametrů. Trvanlivost je ovlivněna kvalitou montáže, čistotou tekutiny a četností kontrol údržby.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu, aby zůstal bez nečistot a fungoval hladce. Otevřený inspekční otvor umožňuje vizuální kontroly a čištění bez nutnosti odpojení ventilu z soustavy. Nejsou stanoveny konkrétní intervaly údržby, ale jakékoliv známky úniku, neobvyklého hluku nebo sníženého průtoku by měly vyvolat kontrolu. Pokud je ventil nalezen zanášený nebo poškozený, měl by být vyměněn, aby se udržela účinnost soustavy a zabránilo se problémům se zpětným průtokem.

Nejčastější otázky

Lze ventil použít v uzavřeném otopném systému?
Ano, ventil je vhodný pro uzavřené otopné systémy pracující v rámci specifikovaného teplotního a tlakového rozsahu. Mosazné tělo a plastový disk zajišťují kompatibilitu s typickými otopnými médiy.

Je ventil vhodný pro venkovní montáž?
Pokud je montáž chráněna před přímým počasím, lze ventil použít v venkovních prostředích. Provozní teplotní rozsah zahrnuje -10 °C, což z něj činí vhodný pro studená klimata.

Lze ventil použít s chemickými roztoky?
Kompatibilita s chemikáliemi není uvedena v produktových datech. Před použitím s netypickými médiy se obracejte na výrobce pro informace o odolnosti proti chemikáliím.

Lze ventil použít v aplikacích se zpětným průtokem?
Ne, ventil je navržen tak, aby umožnil průtok pouze v jednom směru. Obrácení směru průtoku zabrání správnému fungování ventilu a může způsobit poškození.
