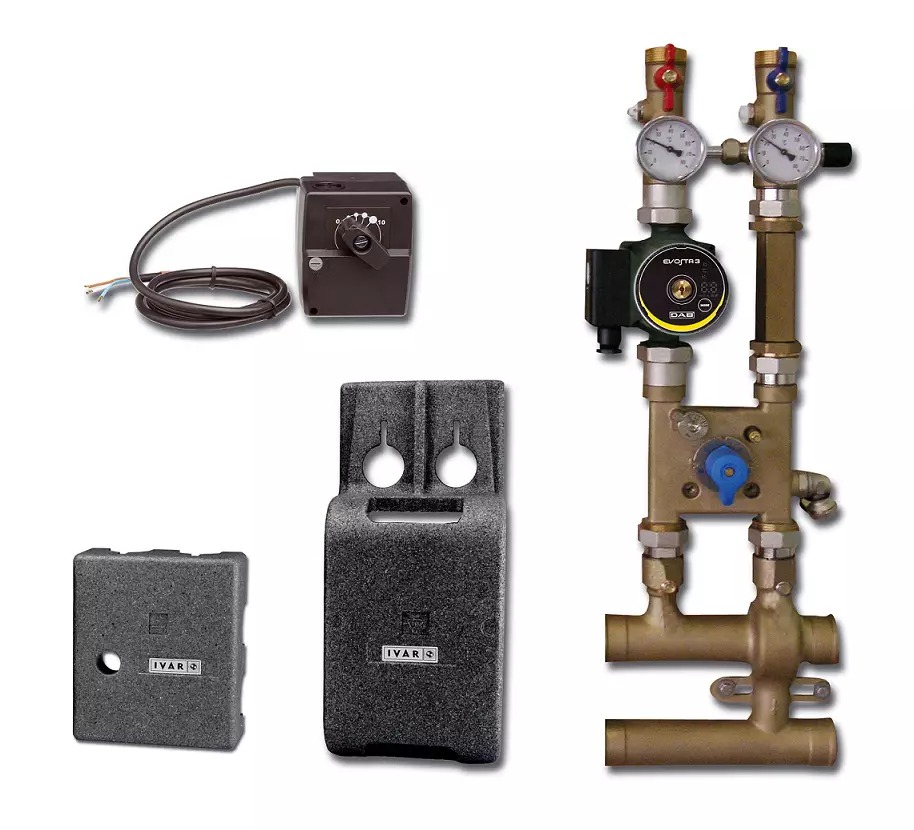

Bojlerový sada - MIX 4 - smíšená s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 40/180; 230V

Detailní popis produktu

Tato bojlerová sada se často používá v bytových a komerčních otopných soustavách, kde je vyžadována přesná teplotní regulace a ochrana proti přetlaku. Je vhodná pro integraci s kotle pro centrální vytápění, tepelnými čerpadly a solárními tepelnými soustavami. Sada je navržena pro použití v soustavách s jmenovitým tlakem PN 10 a provozními teplotami až do +120 °C. Instalatéři pracují s touto jednotkou v aplikacích, kde je potřeba 4cestný směšovací ventil pro regulaci průtoku a rozdělení teploty.

Bojlerová sada je instalována do primárního oběhu otopné soustavy, zajišťuje smíšení návratové vody s přívodní vodou, aby byla udržována požadovaná teplota. Přetlakový ventil poskytuje bezpečnost tím, že uvolňuje přebytečný tlak, když je to potřeba. Jednotka je navržena pro použití v soustavách s vnitřními a vnějšími potrubními přípojkami o průměru 1 1/4 palce, což zajišťuje kompatibilitu se standardními potrubními konfiguracemi v evropských instalacích.

Technické parametry

Maximální průtok 3000 l/h ukazuje kapacitu jednotky pro zpracování systémů s vysokým objemem, jako jsou systémy ve větších budovách nebo v aplikacích s více zónami vytápění. Provozní teplota +120 °C definuje horní mez pro tepelné výkony systému, což zajišťuje kompatibilitu s vysokoteplotními zdroji tepla. Jmenovitý tlak PN 10 určuje maximální povolený tlak v systému, což je zásadní pro správné rozměření a výběr v souladu s požadavky systému.

Instalace a připojení

Instalace zahrnuje připojení bojlerové sady k přívodnímu a návratovému potrubí otopné soustavy pomocí vnitřních a vnějších závitů o průměru 1 1/4 palce. Sada zahrnuje oběhové čerpadlo, 4cestný směšovací ventil a pohon, které musí být v souladu s logikou řízení systému. Přetlakový ventil musí být umístěn tak, aby umožnil správné uvolnění tlaku. Běžné chyby při instalaci zahrnují nesprávnou orientaci směšovacího ventilu nebo nesprávné zarovnání čerpadla, což může ovlivnit výkon systému. Je důležité ověřit, že všechna připojení jsou utěsněna a že pohon je správně zapojen do řídicího systému.

Kompatibilita a příslušenství

Tato bojlerová sada je kompatibilní s řídicími systémy a pohony značky IVAR, včetně volitelného modelu IVAR.ACTUATORS 24S pro řízení 0–10 V. Sada zahrnuje oběhové čerpadlo, přetlakový ventil a tepelnou izolaci, ale mohou být potřeba další komponenty, jako jsou řídicí panely nebo expanzní nádoby, v závislosti na návrhu systému. Pro tento model nejsou uvedeny žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

Bojlerová sada pracuje tak, že směšuje návratovou vodu s přívodní vodou, aby udržovala konstantní teplotu v systému. 4cestný směšovací ventil je řízen pohonem, který upravuje průtok na základě zpětné vazby z teploty. Mosazné komponenty (CW617N a CB753S) poskytují odolnost proti korozi a odolnost v prostředí s vysokou teplotou. Tepelná izolace zlepšuje účinnost systému tím, že snižuje tepelné ztráty. Trvanlivost a účinnost jednotky závisí na kvalitě instalace, správném rozměření čerpadla a ventilu a pravidelné údržbě pohonu a čerpadla.

Služby a provoz

Doporučuje se pravidelná kontrola přetlakového ventilu a pohonu, aby byla zajištěna správná funkce. Oběhové čerpadlo by mělo být kontrolováno na hluk a vibrace, které mohou signalizovat opotřebení nebo zablokování. Směšovací ventil by měl být testován na správné umístění a reakci na řídicí signály. V přehledu nejsou uvedena žádná konkrétní období pro servis.

Nejčastější otázky

Může být bojlerová sada připojena k solární tepelné soustavě?
Ano, bojlerová sada může být integrována do solárních tepelných soustav, pokud je řídicí systém kompatibilní s pohonem a čerpadlem.

Je možné vyměnit přetlakový ventil bez demontáže celé jednotky?
Přetlakový ventil je součástí bojlerové sady a není navržen pro samostatnou výměnu bez rozmontování jednotky.

Může být pohon upgradován na jiný model?
Model IVAR.ACTUATORS 24S je k objednání jako upgrade, ale musí být kompatibilní s existujícím řídicím systémem.

Které materiály jsou použity pro vnitřní komponenty?
Vnitřní komponenty jsou vyrobeny z mosazí CW617N, která je vhodná pro aplikace s vysokou teplotou a vysokým tlakem.
