Kotlový soubor - MIX 4 - směšovaný s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 40/180; 24V

Detailní popis produktu

Kotlové soubory jsou základními komponentami centrálních otopných soustav, zajišťují efektivní řízení teploty a bezpečnost systému. Tento kotlový soubor IVAR se obvykle používá v obytných i komerčních budovách, kde je potřeba přesného směšování teplé a studené vody. Jednotka integruje 4cestný směšovací ventil, ochranu proti přetečení a vnitřní oběhové čerpadlo, aby udržovala stabilní provozní podmínky. Montážní firmy pracující s otopnými soustavami znají tento soubor vhodný pro instalace, kde je důležitá termická expanze a řízení tlaku. Konstrukce z mosazi a tepelná izolace přispívají k dlouhodobé spolehlivosti a efektivitě systému.

Správná instalace kotlových souborů je klíčová k tomu, aby se minimalizovaly netěsnosti, neefektivita a bezpečnostní rizika. Velikost připojení DN 32 a typ vnitřního závitu zajišťuje kompatibilitu se standardními potrubními systémy. Rozsah provozní teploty a kapacita průtoku musí být přizpůsobeny návrhu systému, aby se zabránilo přetížení a zajistila optimální výkon. Tento kotlový soubor je navržen pro integraci do systémů se standardními otopnými okruhy a vyžaduje pečlivé nastavení v souladu s tepelnou zátěží budovy.

Technické parametry

Instalace a připojení

Instalace zahrnuje připojení kotlového souboru k otopnému okruhu pomocí dodaných přívodních a návratových potrubí. Typ vnitřního závitu (5/4“ F × 5/4” M) vyžaduje odpovídající vnější připojení. Soubor obsahuje oběhové čerpadlo, 4cestný směšovací ventil a přetlakový ventil, které je třeba přizpůsobit rozvrhu systému. Montážní firmy by měly ověřit, že všechna připojení jsou utěsněná a tepelná izolace není poškozená, aby se minimalizovalo tepelné ztráty. Běžné chyby při instalaci zahrnují nesprávnou orientaci směšovacího ventilu nebo špatné nastavení čerpadla, což může vést k nerovnováze průtoku a snížení efektivity.

Kompatibilita a příslušenství

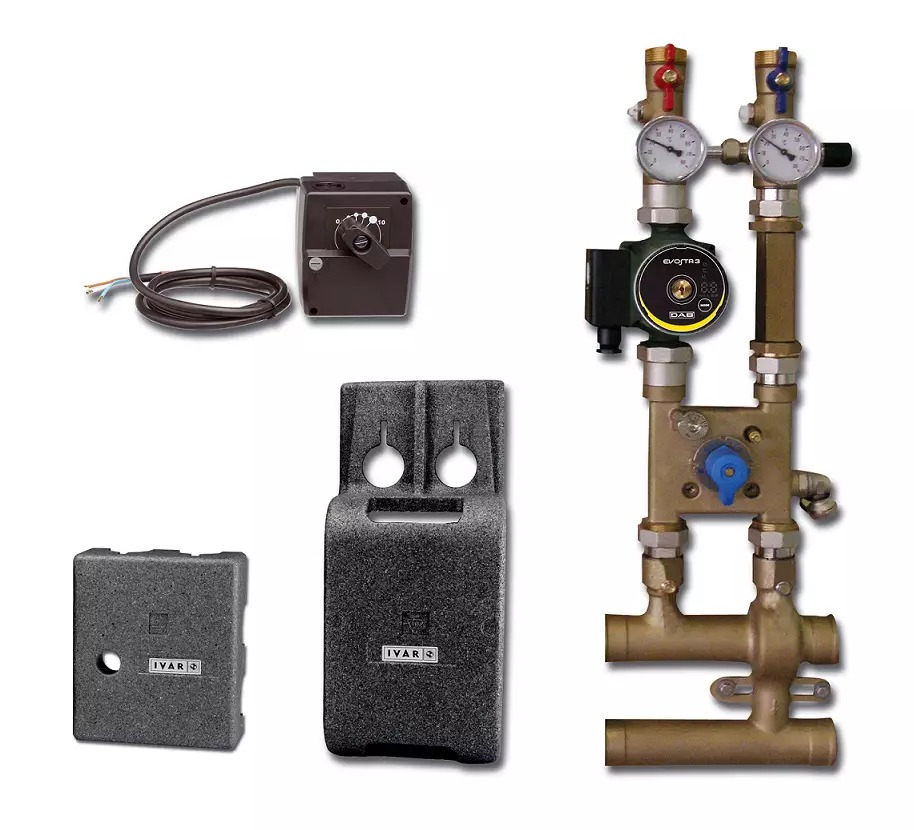

Tento kotlový soubor je navržen pro použití se standardními otopnými systémy a vyžaduje kompatibilní potrubí a šroubení. Soubor obsahuje servomotor (IVAR.ACTUATORS 05) pro automatické řízení teploty, dva kulové kohouty, dva teploměry a odvzdušňovací ventil. Další komponenty, jako je servomotor IVAR.ACTUATORS 24S (0-10 V), jsou k dispozici po vyžádání. Konstrukce z mosazi zajišťuje kompatibilitu s běžnými otopnými médiy a tepelná izolace pomáhá udržovat efektivitu systému. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Kotlový soubor funguje tak, že směšuje teplou a studenou vodu prostřednictvím 4cestného směšovacího ventilu, který je řízen servomotorem. Materiály z mosazi (CW617N, CB753S) odolávají korozi a tepelné expanzi, což zajišťuje dlouhodobou stabilitu. Tepelná izolace (PS) minimalizuje tepelné ztráty a zvyšuje efektivitu systému. Integrace přetlakového ventilu brání přetlaku a chrání systém před poškozením. Návrh musí zohlednit provozní teplotu a průtok, aby systém splnil potřeby budovy.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování integrity všech připojení, ověření funkce přetlakového ventilu a zajištění správného fungování servomotoru. Tepelná izolace by měla být kontrolována na poškození nebo opotřebení. V krátkém popisu není uvedeno žádné konkrétní intervaly údržby. Montážní firmy by měly sledovat systém na příznaky netěsnosti, neobvyklé hluky nebo kolísání teploty, které mohou naznačovat potřebu úpravy nebo opravy.

Nejčastější otázky

Může být kotlový soubor použit s řídicím systémem 0-10 V?
Ano, servomotor IVAR.ACTUATORS 24S (0-10 V) je k dispozici po vyžádání pro kompatibilitu s tímto typem systému.

Jaká je maximální provozní teplota kotlového souboru?
Maximální provozní teplota je +120°C, jak je uvedeno v technických parametrech.

Je přetlakový ventil součástí souboru?
Ano, přetlakový ventil je součástí standardní konfigurace souboru.

Jaké materiály jsou použity při výrobě kotlového souboru?
Hlavní tělo je vyrobeno z mosazi (CW617N), s dalšími komponenty z CB753S a tepelnou izolací z PS.
