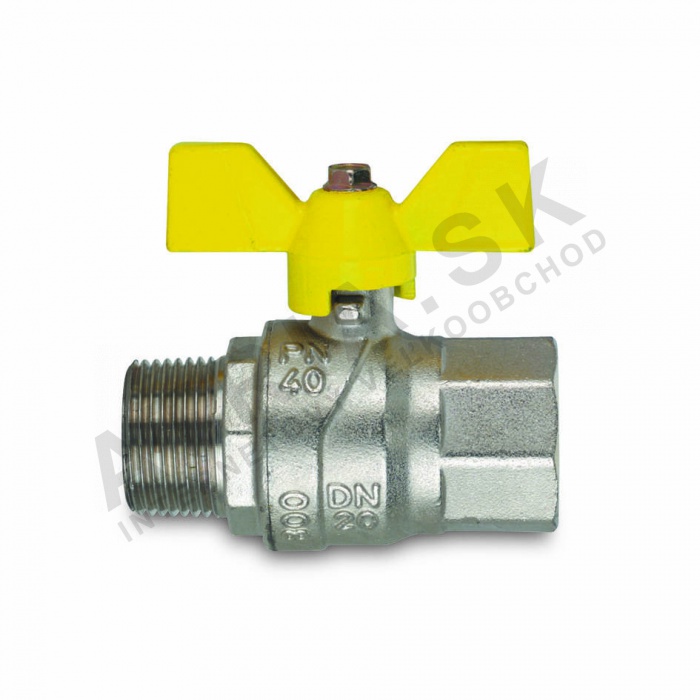

Kulový kohout FUTURGAS - 3/8 palce MF; motýlový

Detailní popis produktu

Tento kulový kohout se běžně používá v domácích a komerčních plynových rozvodech, včetně domácích topných systémů a průmyslových plynových distribučních sítí. Instalatéři a technici se s těmito kohouty setkávají během montáže systému, oprav nebo modernizací. Klapka zajistí těsné uzavření a hladký provoz za běžných provozních podmínek. Jeho kompaktní design umožňuje integraci do úzkých prostor, což ho činí vhodným jak pro nové stavby, tak pro rekonstrukce.

Pro správné vybrání tohoto kohoutu závisí na tlakových a teplotních požadavcích systému. Konstrukce z mosazi s niklovým povlakem poskytuje odolnost proti korozi, zatímco prodloužené závity usnadňují bezpečné a netěsné spojení. Klapka je určena pro použití v plynových systémech pracujících do PN 5 a má být instalována podle standardních pravidel potrubních a plynových montáží.

Technické parametry

Instalace a připojení

Před instalací se ujistěte, že potrubí je čisté a bez nečistot. Použijte vhodný šroubovák, abyste kohout pevně připevnili na závitové připojení. Závit 3/8 palce MF vyžaduje odpovídající mužský nebo ženský závit na sousední komponentě. Zkontrolujte, zda je těsnící plocha nepoškozená, a případně naneste tenkou vrstvu kompatibilního těsnícího prostředku. Vyhněte se přetížení, aby nedošlo k poškození závitů nebo těsnícího kroužku.

Běžné chyby při instalaci zahrnují použití nesprávného typu závitu nebo nesoulad mezi komponenty. Vždy ověřte směr a krok závitu, aby bylo zajištěno správné zarovnání. Po instalaci proveďte vizuální kontrolu a tlakovou zkoušku, pokud to vyžadují místní normy. Ujistěte se, že je kohout plně otevřený před zatížením systému, aby nedošlo ke stresu na sedlové mechanismu.

Kompatibilita a příslušenství

Tento kohout je navržen pro použití s běžnými plynovými potrubními systémy a je kompatibilní s dalšími komponentami IVAR stejného typu závitu. Pro kompletní integraci systému zvažte použití IVARových přípojek a převodníků stejného materiálu a jmenovitého tlaku. Další příslušenství, jako těsnící prostředky nebo těsnící pásky, mohou být potřeba v závislosti na aplikaci a místních předpisech.

Technický pozadí pro projektanty

Kulový kohout funguje prostřednictvím otáčející se koule s centrálním otvorem, který se zarovná s tokem při otevření. Mosazné tělo CW617N s niklovým povlakem zajišťuje odolnost proti korozi v plynových prostředích. Prodloužené závity umožňují snadnější zarovnání a těsnění mezi komponentami. Klapka by měla být integrována do systému, kde jsou minimalizovány tlakové kolísání, aby byla zajištěna dlouhodobá funkčnost a zabráněno předčasnému opotřebení těsnících ploch.

Projektanti by měli zvážit tepelné roztažnosti materiálu a zajistit dostatečný prostor pro pohyb v systému. Teplotní rozsah kohoutu umožňuje jeho použití ve většině klimatických podmínek, za předpokladu, že je okolní infrastruktura vhodně izolována nebo chráněna.

Služba a provoz

Během běžného provozu zkontrolujte kohout na známky úniku nebo koroze kolem závitových spojení. Ujistěte se, že páka plynule funguje a není příliš těžká, což by mohlo signalizovat vnitřní opotřebení nebo znečistění. Pokud je kohout vystaven extrémním podmínkám, znovu zkontrolujte integritu těsnících ploch a případně je vyměňte. Výrobce nezmiňuje žádné plánované intervaly údržby.

Nejčastější otázky

Může být tento kohout použit v vodních systémech?
Podle technického listu výrobce je tento kohout primárně navržen pro plynové systémy. Není doporučován pro použití ve vodních systémech, pokud provozní podmínky odpovídají specifikovaným parametrům.

Je kohout vhodný pro venkovní instalace?
Přestože kohout snese nízké teploty až do -20 °C, není specificky navržen pro trvalé venkovní vystavení. Doporučuje se dodatečná ochrana před počasím v takových případech.

Jaké nástroje jsou potřeba pro instalaci?
Standardní šroubovák nebo klíč je dostačující pro utažení kohoutu na závitové připojení. Vyhněte se použití nástrojů s nárazem, aby nedošlo k poškození závitů nebo těsnících ploch.

Jak je kohout těsněn proti únikům?
Těsnění je zajištěno kovovým stykem koule a sedla spolu s integritou závitového spojení. Použití vhodného těsnícího prostředku může těsnění zlepšit, zejména v aplikacích s vysokým tlakem.
