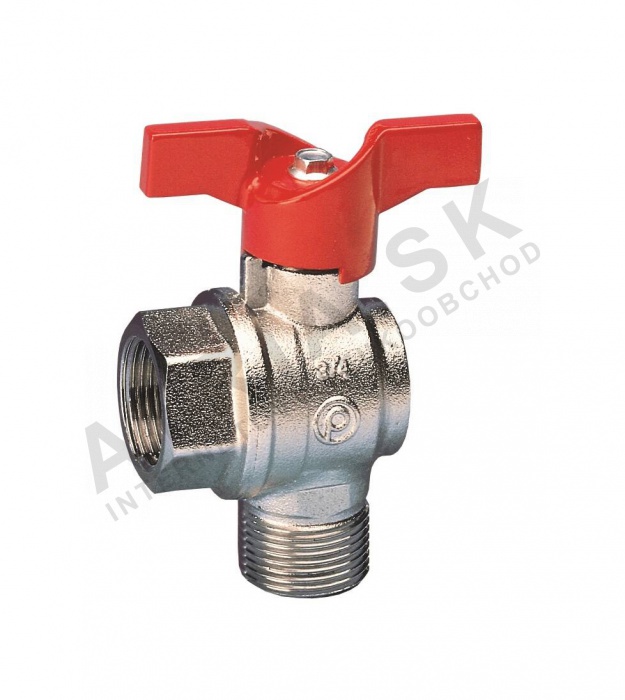

Kulový kohout IVAR.59/1 - rohový, 1" FM IVAR.59/1

Detailní popis produktu

Kulové kohouty jsou základními komponentami v distribučních a řídicích vodních systémech, zejména v průmyslových a komerčních budovách, kde jsou běžné prostorové omezení a změny směru toku. Tyto ventily se často používají v topných, potrubních a zavlažovacích systémech k oddělení částí potrubí pro údržbu nebo úpravy systému. Model IVAR.59/1 je navržen pro spolehlivou funkci v prostředích, kde se teplota a tlak vody mění, a je vhodný pro využití jak v topných, tak i chladicích aplikacích. Instalatéři a technici pracující na systémech HVAC, potrubí pro vodovod a průmyslových procesech ocení tento ventil díky kompaktnímu designu a jednoduchosti montáže.

Technické parametry

Jmenovitý tlak	PN 10
EAN	8016603055516
Hmotnost	0,573 kg
Kód	370251340
Značka	IVAR

Jmenovitý tlak PN 10 při +150°C a PN 16 při +100°C ukazuje na vhodnost ventilu pro různé provozní teploty. Toto je důležité pro rozměrování a výběr, neboť jmenovitý tlak klesá s rostoucí teplotou. Ventil je navržen pro použití v systémech, kde teplota nepřekročí tyto limity. 1 palcový FM závit zajišťuje kompatibilitu se standardními potrubními systémy a umožňuje bezpečné připojení jak v nových, tak i přestavbách.

Montáž a připojení

Kulový kohout IVAR.59/1 se montuje pomocí 1 palcového metrického (FM) závitu, který se připojuje k potrubním nýtům s mužským závitem. Montážní proces zahrnuje zarovnání ventilu do požadované orientace, ověření správnosti směru toku a pevné utažení připojení. Je důležité zkontrolovat, že závity jsou čisté a bez nečistot před montáží, aby se zabránilo únikům. Běžnou chybou během montáže je přetížení ventilu, což může poškodit těsnící plochy nebo tělo ventilu. Štětový kohout umožňuje jednoduchou manuální obsluhu a těsnící vložka zajišťuje těsné uzavření během provozu. Instalatéři by měli také ověřit kompatibilitu ventilu s tlakem a teplotou systému před uvedením do provozu.

Kompatibilita a příslušenství

IVAR.59/1 je kompatibilní se standardními vodovodními a distribučními systémy, které používají 1 palcové FM závitové připojení. Lze jej integrovat jak do nových, tak i stávajících instalací, kde jsou potřeba změny směru toku. K základní funkci není potřeba žádné další příslušenství, ale v některých případech může být nutné použít těsnící prostředek nebo těsnící pasta, aby se zajistilo těsné připojení. Ventil je vhodný pro použití v systémech s pitnou vodou a je certifikován příslušnými normami. Související produkty nejsou pro tento model specifikovány, ale doporučuje se použít kompatibilní nýtové a potrubní materiály, aby se zajistila integrita systému.

Technický popis pro projektanty

Kulový kohout IVAR.59/1 funguje pomocí kulového uzavíracího prvku, který se otáčí pro otevření nebo uzavření tokové cesty. Kulička je umístěna mezi dvěma těsnícími plochami a ventil se ovládá otáčením štětového kohoutu. Tělo ventilu je vyrobeno z mosazi CW617N s nikelinovým povlakem, což zajišťuje dobrou odolnost proti korozi a mechanickou pevnost. Absence křemíku v těsnících materiálech zajišťuje kompatibilitu s normami pro pitnou vodu. Ventil je navržen pro integraci do systémů, kde jsou potřeba změny směru toku, a jeho kompaktní pravý úhel usnadňuje ukládání v těsných montážních prostorech. Doba životnosti a účinnost ventilu závisí na kvalitě montáže, provozních podmínkách a údržbě těsnících ploch.

Údržba a provoz

IVAR.59/1 vyžaduje minimální údržbu díky odolné konstrukci a spolehlivému těsnícímu mechanismu. Těsnící vložka umožňuje periodické utažení pro udržení těsnosti, což by mělo být kontrolováno během pravidelných prohlídek. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se kontrolovat ventil na známky opotřebení nebo úniky během údržby systému. Ventil by měl být obsluhován plynule, aby se zabránilo nadměrné síle, která může poškodit vnitřní komponenty. V případě úniku by mělo být připojení zkontrolováno na utažení a těsnící plochy na poškození.

Nejčastější otázky

Může být IVAR.59/1 použit v systémech s pitnou vodou?
Ano, ventil je certifikován pro použití v systémech s pitnou vodou a je vyroben z materiálů kompatibilních s normami pro pitnou vodu.

Jaká je maximální provozní teplota pro IVAR.59/1?
Ventil je určen pro maximální provozní teplotu +150°C při tlaku PN 10.

Je IVAR.59/1 vhodný pro vysokotlaké aplikace?
Při +100°C je ventil určen pro tlak PN 16, což z něj dělá vhodný produkt pro vysokotlaké aplikace při této teplotě.

Může být IVAR.59/1 nainstalován v těsných prostorech?
Ano, pravý úhel designu umožňuje montáž v omezených prostorech, kde jsou potřeba změny směru toku v potrubním rozvrhu.
