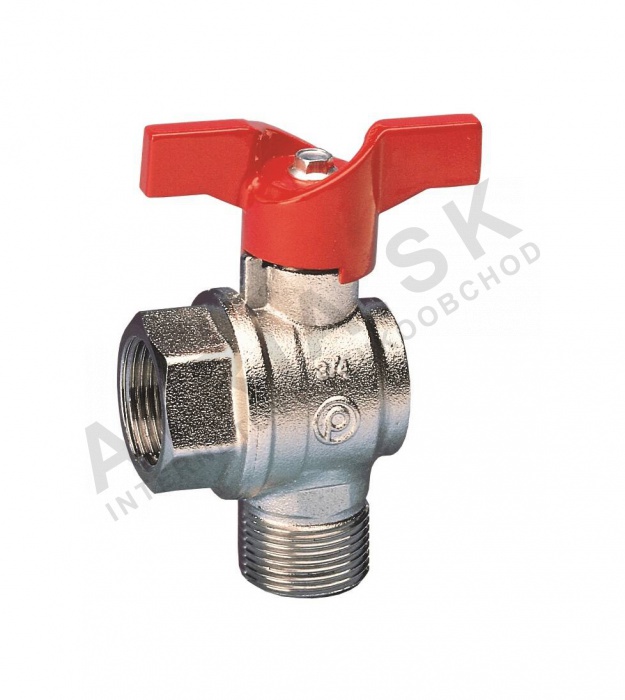

Kulový kohout IVAR.59/1 - rohový, 3/4 palce FM IVAR.59/1

Detailní popis produktu

Rohové kulové kohouty jsou základními komponentami ve vodovodních a distribučních systémech, zejména v uzavřených prostorech, kde jsou potřeba úhlová připojení. Instalatéři pracující na topných, instalatérských a zavlažovacích systémech v bytových i komerčních budovách často používají tyto kohouty k řízení průtoku vody v rozích nebo tam, kde jsou potřeba změny směru. Model IVAR.59/1 se běžně používá v systémech pracujících v běžných teplotních rozsazích, zajišťuje spolehlivé uzavření a minimální ztrátu tlaku. Je zvláště vhodný pro aplikace, kde je potřeba kompaktní návrh a odolná konstrukce, například v rozdělovačích pro podlahové vytápění nebo v kompaktních strojních místnostech.

Tyto kohouty se často instalují spolu s dalšími armaturami a komponenty, jako jsou ohyby potrubí, šroubení a regulátory tlaku. Návrh umožňuje rychou a efektivní instalaci s minimálním požadavkem na další nástroje nebo úpravy. Úhlová orientace kohoutu zmenšuje celkovou zástavbu systému, což je ideální pro instalace s omezeným prostorem.

Technické parametry

Jmenovitý tlak	PN 10
EAN	8016603047443
Hmotnost	0,339 kg
Kód	370201340
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že kohout je vhodný pro systémy pracující s maximálním tlakem 10 bar při teplotě +150 °C, nebo 16 bar při +100 °C. Tato informace je klíčová pro rozměrování a výběr, aby bylo zajištěno, že kohout vydrží očekávané provozní podmínky bez poruchy. Vztah mezi teplotou a tlakem je zvláště důležitý v systémech, kde dochází k častému tepelnému roztažení a smršťování, jako jsou topné okruhy nebo potrubí pro teplou vodu.

Instalace a připojení

Rohový kulový kohout IVAR.59/1 je vybaven 3/4 palce FM (ženský metrický) závitem, což umožňuje přímé připojení ke standardním potrubním armaturám s mužským metrickým závitem. Instalační proces zahrnuje zarovnání kohoutu do požadované úhlové polohy a utažení připojení vhodnými kleštěmi. Je důležité zajistit, že závity jsou čisté a bez nečistot před utažením, aby se zabránilo únikům. Běžnou chybou při instalaci je přetížení připojení, což může poškodit těsnící plochy nebo způsobit deformaci závitů. Instalatéři by měli také ověřit, že kohout je plně otevřený před utažením, aby se zabránilo přenášení momentu síly, který by mohl ovlivnit vnitřní komponenty.

Kompatibilita a příslušenství

Tento rohový kulový kohout je kompatibilní se standardními vodovodními systémy s metrickými závitovými armaturami. Běžně se používá spolu s dalšími kohouty a armaturami značky IVAR, aby byla zajištěna konzistence systému. Pro instalace vyžadující další řízení nebo monitorování mohou být potřeba příslušenství, jako jsou tlakové manometry nebo průtokoměry. Pro tento model nejsou uvedeny konkrétní související produkty, ale doporučuje se použít kompatibilní těsnící materiály a nástroje, aby byla zajištěna bezúniková instalace.

Technický popis pro projektanty

Pracovní princip kohoutu IVAR.59/1 je založen na kouli, která se otáčí pro otevření nebo uzavření průtoku. Koule je uložena v tělese vyrobeném z mosazi CW617N s niklovým povlakem, což je materiál známý svou odolností proti korozi a mechanickou pevností. Těsnící mechanismus využívá testovatelný těsnicí prsten, který umožňuje periodické kontroly a úpravy pro udržení těsnosti. Kohout je navržen tak, aby se bez problémů integroval do vodních systémů, poskytující spolehlivé uzavření bez výrazné ztráty tlaku. Doba životnosti kohoutu je ovlivněna faktory, jako je kvalita instalace, provozní teplota a tlak a frekvence použití. Správné zarovnání a aplikace momentu při instalaci jsou klíčové pro zajištění dlouhodobého výkonu.

Údržba a provoz

Kohout vyžaduje minimální údržbu díky své odolné konstrukci a testovatelnému těsnícímu mechanismu. Pravidelné vizuální kontroly by měly být prováděny, aby se zkontrolovaly známky opotřebení, koroze nebo úniku. Pokud těsnící mechanismus ukazuje známky degradace, lze jej upravit nebo vyměnit bez nutnosti demontáže celého kohoutu. V poskytnutých datech nejsou uvedeny konkrétní intervaly údržby, ale doporučuje se pravidelně kontrolovat kohout, zejména v aplikacích s vysokým využitím nebo vysokým tlakem. Testovatelný těsnicí prsten umožňuje ověření integrity těsnění bez demontáže kohoutu, což zefektivňuje údržbu.

Nejčastější otázky

Může být IVAR.59/1 použit ve vodovodních systémech?
Ano, kohout je certifikován pro použití s pitnou vodou a je vyroben z materiálů, které nevydávají škodlivé látky do vodního zásobu.

Je těsnící mechanismus upravitelný?
Kohout má testovatelný těsnicí prsten, který umožňuje úpravu a kontrolu těsnícího mechanismu bez demontáže celého kohoutu.

Jaká je maximální provozní teplota tohoto kohoutu?
Kohout je certifikován pro provoz do +150 °C při jmenovitém tlaku PN 10, nebo do +100 °C při PN 16.

Může být tento kohout nainstalován ve svislé poloze?
Ano, kohout lze nainstalovat v libovolné poloze, ale rohový design je zvláště vhodný pro vodorovné změny směru v potrubních systémech.
