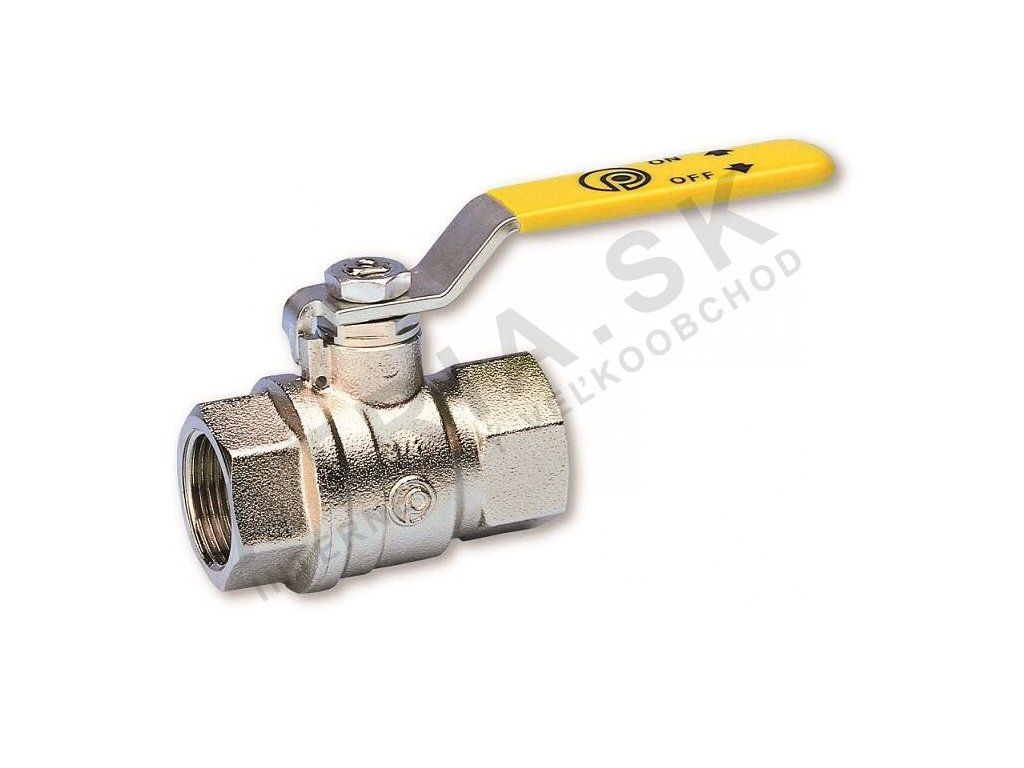

Kulový kohout na plyn, 1/2 palce FF - páka IVAR.G 51

Detailní popis produktu

Tento kulový kohout se běžně používá v plynových rozvodech pro bytové i komerční budovy, včetně otopných systémů, plynových spotřebičů a průmyslových instalací. Poskytuje těsné uzavření a je vhodný pro nízkotlaké plynové aplikace. Ventil je instalován zámečníky, topenáři a servisními techniky při sestavování nebo údržbě systému. Je navržen pro prostředí, kde je plyn hlavním médiem a vyžaduje odolný, korozi odolný řešení.

Jeho kompaktní design a pákové ovládání umožňuje ryché a snadné ovládání, což ho činí ideálním pro instalace, kde není potřeba časté ruční ovládání. Ventil je vhodný pro systémy, kde je provozní teplota v rozmezí od -30°C do +60°C, jak je specifikováno pro plynová média. Konstrukce z niklově pozinkované mědi zajišťuje odolnost proti korozi a mechanickému opotřebení, což prodlužuje životnost ventilu v běžných provozních podmínkách.

Technické parametry

Materiál	Niklově pozinkovaná měď CW617N
Provozní teplota	-30 °C
Jmenovitý tlak	PN 5
EAN	8016603078102
Hmotnost	0,233 kg
Kód	3801515030
Značka	IVAR

Jmenovitý tlak (PN 5) a rozsah teplot jsou klíčové pro určení vhodnosti ventilu pro plynové aplikace. Materiál (niklově pozinkovaná měď CW617N) zajišťuje kompatibilitu s plynovým médiem a odolnost vůči prostředí. Velikost připojení 1/2 palce FF je třeba zohlednit při výběru odpovídajících hadic a potrubních komponent.

Instalace a připojení

Ventil se instaluje pomocí ženského závitu 1/2 palce (FF). Před instalací by měl být závit očištěn a zkontrolován na poškození. Aplikujte vhodný těsnicí prostředek nebo těsnící pásku, aby bylo zajištěno těsné připojení. Páka by měla být umístěna pro snadný přístup a nesmí být překážena okolními komponenty. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitu, nedostatečné očištění závitu a přetížení, což může poškodit těsnicí plochu nebo vnitřní komponenty. Vždy ověřte směr průtoku a ujistěte se, že ventil je instalován ve správné orientaci podle návrhu systému.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními plynovými potrubními systémy s připojením 1/2 palce FF. Používá se společně s plynovými potrubími, hadicemi a dalšími řídicími ventily. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Ujistěte se, že všechny komponenty pocházejí ze stejného systémového návrhu, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

Kulový kohout funguje tím, že se otáčí koule s výřezem pro otevření nebo uzavření průtoku. Tělo z niklově pozinkované mědi CW617N poskytuje vysokou pevnost a odolnost proti korozi, což ho činí vhodným pro plynová média. Vnitřní komponenty jsou navrženy tak, aby zajistily těsné uzavření a minimální tlakovou ztrátu. Ventil se integruje do systému pomocí připojení 1/2 palce FF. Životnost a účinnost jsou ovlivněny kvalitou instalace, čistotou média a provozními podmínkami. Vyhněte se vystavení agresivním chemikáliím nebo nadměrnému mechanickému namáhání, aby byla zajištěna výkonnost.

Údržba a provoz

Ventil vyžaduje minimální údržbu díky jednoduchému návrhu a odolným materiálům. Pravidelně zkontrolujte funkčnost páky a ujistěte se, že není únik na připojení. Pokud se ventil stane obtížně ovladatelný, demontujte a zkontrolujte na nečistoty nebo opotřebení. V technických datech nejsou specifikovány plánované intervaly údržby. V případě podezření na selhání vyměňte ventil za nový jednotku, aby byla zajištěna bezpečnost a výkon systému.

Nejčastější otázky

Může být tento ventil použit pro vodní aplikace?
Ano, ventil je klasifikován pro vodu s PN 40 a rozsahem teplot od -30°C do +120°C. Klasifikace pro plyn (PN 5) je specifická pro plynová média a měla by být zohledněna při výběru vhodné aplikace.

Je páka vhodná pro časté ruční ovládání?
Páka je navržena pro občasné ruční ovládání. Časté použití může vést k opotřebení ovládacího mechanismu. Pro aplikace s vysokou frekvencí ovládání zvažte použití poháněné verze ventilu.

Může být tento ventil použit v exteriérových instalacích?
Ano, konstrukce z niklově pozinkované mědi poskytuje odolnost vůči prostředí. Ujistěte se však, že instalace je chráněna před přímým vystavením extrémním počasím, aby byla zajištěna výkonnost.

Jaký je maximální povolený tlak pro tento ventil?
Ventil je klasifikován pro maximální povolený tlak PN 5 při použití s plynovým médiem. Překročení tohoto tlaku může vést ke snížení výkonu nebo k poruše.
