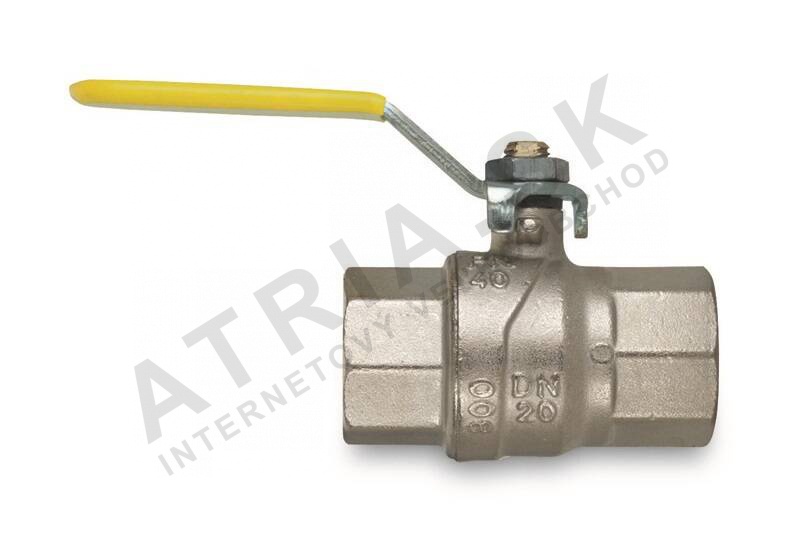

Kulový kohout na plyn FUTURGAS, 1/2 palce FF - páka FIV.80010 P

Detailní popis produktu

Tento kulový kohout na plyn se běžně používá v průmyslových a komerčních plynových rozvodech pro uzavírání a oddělování. Je vhodný pro instalaci v plynových distribučních soustavách, kotelništích a plynových měřících staniciích. Ventil zajišťuje spolehlivé těsnění a hladký provoz za běžných plynových podmínek. Často je součástí větších plynových soustav, kde je potřeba častého přístupu k údržbě a řízení.

Kulový kohout je navržen pro použití v systémech, kde je potřeba kompaktné, odolné a korozeodolné řešení. Jeho pákový ovladač umožňuje rychlé ovládání bez potřeby nástrojů. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a mechanickému opotřebení, činí ho vhodným pro použití jak vnitřní, tak venkovní prostředí, kde je plyn hlavním médiem.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 5
Hmotnost	0,196 kg
Kód	80010012
Značka	IVAR

Jmenovitý tlak (PN 5) a teplotní rozsah (-20 °C až +60 °C) jsou zásadní pro výběr správného ventilu pro danou plynovou aplikaci. Tyto parametry zajišťují, že ventil může bezpečně a efektivně fungovat v běžných plynových soustavách bez rizika selhání způsobené přetlakem nebo extrémními teplotami.

Instalace a připojení

Tento kulový kohout je vybaven vnitřním závitem 1/2 palce (FF), což mu umožňuje přímo se připojit ke standardním potrubním přípojkám a komponentám v plynových soustavách. Před instalací by měly být závity očistěny a prohlédnuty na poškození. Aby bylo zajištěno těsné připojení, by měl být použit těsnicí prostředek nebo PTFE pásko. Ventil by měl být instalován v poloze, která umožňuje snadný přístup a ovládání pákového ovladače. Běžné chyby při instalaci zahrnují nesprávnou orientaci ventilu, nesprávné utažení závitů a nedodržení směru průtoku podle návrhu soustavy. Aby byly tyto problémy minimalizovány, vždy postupujte podle pokynů výrobce a ověřte směr průtoku uvedený na tělese ventilu.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními plynovými potrubími a přípojkami s vnitřním závitem 1/2 palce. Může být integrován s plynovými měřiči, regulátory a dalšími uzavíracími zařízeními ve stejné soustavě. Při instalaci zajistěte, že všechny připojené komponenty jsou hodnoceny pro stejný provozní tlak a teplotní rozsah. K dokonalému a bezpečnému připojení mohou být potřeba příslušenství, jako jsou potrubní svěrné spoje a těsnící prostředky.

Technický pozadí pro projektanty

Kulový kohout funguje prostřednictvím kulového disku s otvorem ve středu, který umožňuje nebo blokuje průtok tekutiny při otáčení. Materiál mosaz CW617N s niklovým povlakem poskytuje dobré mechanické pevnosti a odolnosti proti korozi, což ho činí vhodným pro plynové aplikace. Prodloužené závity na obou stranách ventilu umožňují přímé připojení k sousedním komponentám bez potřeby dalších přípojek. Ventil je navržen pro integraci do plynových soustav, kde je požadováno spolehlivé uzavírání. Princip provozu závisí na těsném těsnění mezi koulí a sedlem, což minimalizuje úniky a zajišťuje dlouhodobé výkony. Doba životnosti a efektivita ventilu závisí na kvalitě instalace, stavu připojeného potrubí a na absenci nečistot v plynovém zásobování.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat vizuální prohlídku na známky koroze, úniků a mechanického poškození. Pákový ovladač by měl být pravidelně ovládán, aby byl zajištěn hladký pohyb a zabránilo se ucpání. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná údržba, aby byla zajištěna pokračující funkčnost. Pokud je detekován únik, měla být soustava vyrovnána a ventil prohlédnut na poškozená těsnění nebo opotřebované komponenty. V takových případech může být nutná výměna ventilu nebo jeho vnitřních částí.

Nejčastější otázky

Může být tento kulový kohout použit ve vodních soustavách?
Podle technického listu výrobce je ventil primárně navržen pro plynové aplikace. Pro vodní použití se prosím obracejte na kompletní technický specifikační list.

Je tento ventil vhodný pro vysokotlaké plynové soustavy?
Je hodnocen pro PN 5 pro plynové použití. Pro vyšší tlaky by měly být zváženy alternativní ventily v závislosti na požadavcích soustavy.

Jaký těsnící způsob se doporučuje pro vnitřní závit?
Doporučuje se těsnicí prostředek nebo PTFE pásko, aby bylo zajištěno těsné připojení během instalace.

Jak je pákový ovladač orientován pro otevřené nebo uzavřené stav?
Pákový ovladač je rovnoběžný s potrubím, když je ventil otevřený, a kolmý, když je uzavřený.
